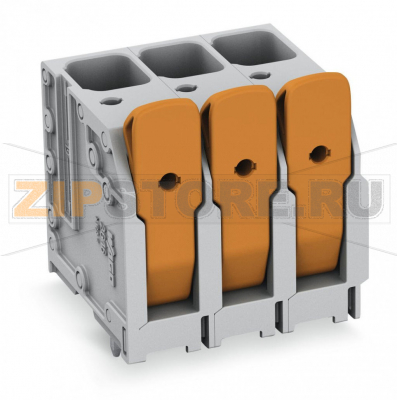

Клемма на печатную плату; рычаг; 16 мм; Шаг контактов 10 мм; 4-пол.; Push-in CAGE CLAMP®; 16,00 mm; серые Wago 2616-3104/020-000

Name: Клемма на печатную плату; рычаг; 16 мм; Шаг контактов 10 мм; 4-пол.; Push-in CAGE CLAMP®; 16,00 mm; серые Wago 2616-3104/020-000
Brand: Wago
SKU: 2616-3104/020-000

Каталожный номер 2616-3104/020-000

Клемма на печатную плату; рычаг; 16 мм; Шаг контактов 10 мм; 4-пол.; Push-in CAGE CLAMP®; 16,00 mm; серые Wago 2616-3104/020-000 Клеммные?колодки?с?зажимами?Push-in CAGE CLAMP®,?приводимыми?в?действие?при?помощи?нажимных?кнопокЗажим одножильных проводников и тонкожильных проводников с наконечниками путем вставкиНажимные кнопки, открывающие зажим с минимальными усилиями, для простого подключения / извлечения тонкопроволочных проводниковУдобный монтаж без использования инструментовИсполнения с тестовыми разъемами и разделителями и без нихДоступны исполнения с индивидуальным внутренним объединением (заводская сборка), например, объединение с заземляющим проводом...

Клемма на печатную плату; рычаг; 16 мм; Шаг контактов 10 мм; 4-пол.; Push-in CAGE CLAMP®; 16,00 mm; серые Wago 2616-3104/020-000 - Клемма на печатную плату; рычаг; 16 мм; Шаг контактов 10 мм; 4-пол.; Push-in CAGE CLAMP®; 16,00 mm; серые Wago 2616-3104/020-000

Розничная цена

9 $ с НДС

array(34) { ["id"]=> string(6) "169404" ["product_id"]=> string(6) "232019" ["id_1c"]=> NULL ["sku"]=> string(17) "2616-3104/020-000" ["sort"]=> string(1) "1" ["name"]=> string(17) "2616-3104/020-000" ["image_id"]=> NULL ["price"]=> float(867) ["primary_price"]=> string(8) "9.126042" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(867) ["unconverted_price"]=> float(9.12) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(867) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "25" ["min_zakaz"]=> string(2) "25" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 867 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Клемма на печатную плату WAGO 2616-3104/020-000

Описание и преимущества

Клеммные колодки с зажимами Push-in CAGE CLAMP®, приводимые в действие нажимными кнопками.
Зажим одножильных проводников и тонкожильных проводников с наконечниками путем простой вставки.
Нажимные кнопки открывают зажим с минимальными усилиями для удобного подключения/извлечения тонкопроволочных проводников.
Удобный монтаж без использования инструментов.
Исполнения с тестовыми разъемами и разделителями и без них.
Доступны исполнения с индивидуальным внутренним объединением (заводская сборка), например объединение с защитным проводником.

Электрические данные

Номиналы по IEC/EN 60664-1

Норматив	IEC/EN 60664-1
Номинальное напряжение (III / 3)	1000 V
Номинальное импульсное напряжение (III / 3)	8 kV
Номинальное напряжение (III / 2)	1000 V
Номинальное импульсное напряжение (III / 2)	8 kV
Номинальное напряжение (II / 2)	1000 V
Номинальное импульсное напряжение (II / 2)	8 kV

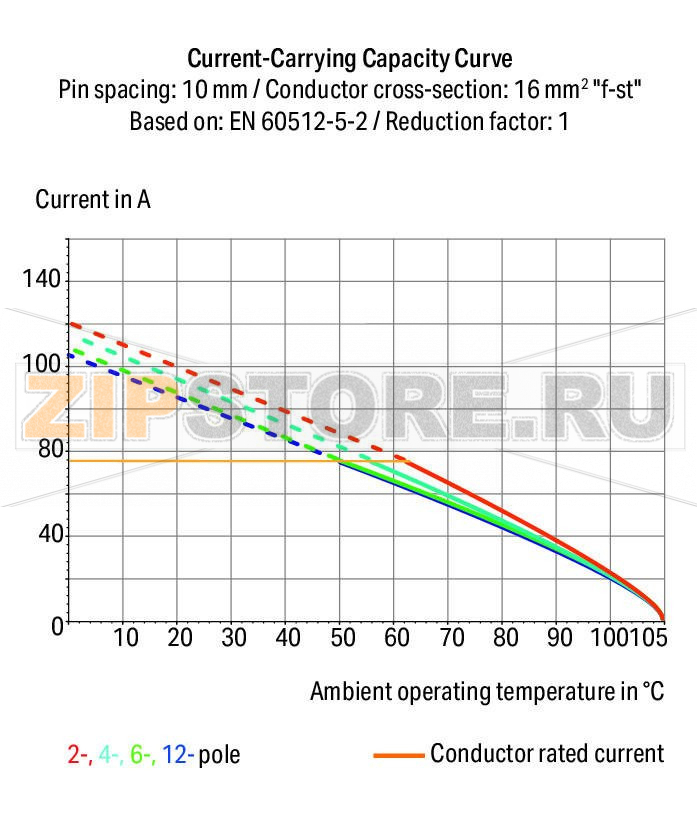

Номинальный ток	76 A
Примечание	(III / 2) Категория перенапряжения III / Степень загрязнения 2

Сертификация по UL 1059

Стандарт	UL 1059
Номинальное напряжение (Use Group B)	600 V
Номинальный ток (Use Group B)	66 A
Номинальное напряжение (Use Group C)	600 V
Номинальный ток (Use Group C)	66 A

Сертификация по CSA

Стандарт

CSA

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Тип приведения в действие	Рычаг
Одножильные проводники	0,75 … 16 мм² / 18 … 4 AWG
Тонкие многожильные проводники	0,75 … 25 мм² / 18 … 4 AWG
Многожильные с изолированным наконечником	0,75 … 16 мм²
Многожильные с неизолированным наконечником	0,75 … 16 мм²
Тонкопроволочные с двойным наконечником	0,75 … 6 мм²
Длина снятия изоляции	18 … 20 мм / 0,71 … 0,79 дюйма
Угол подвода проводника к плате	90°
Число полюсов	4
Общее число точек соединения	4
Общее число потенциалов	4
Количество отдельных объектов присоединения	1
Количество уровней	1

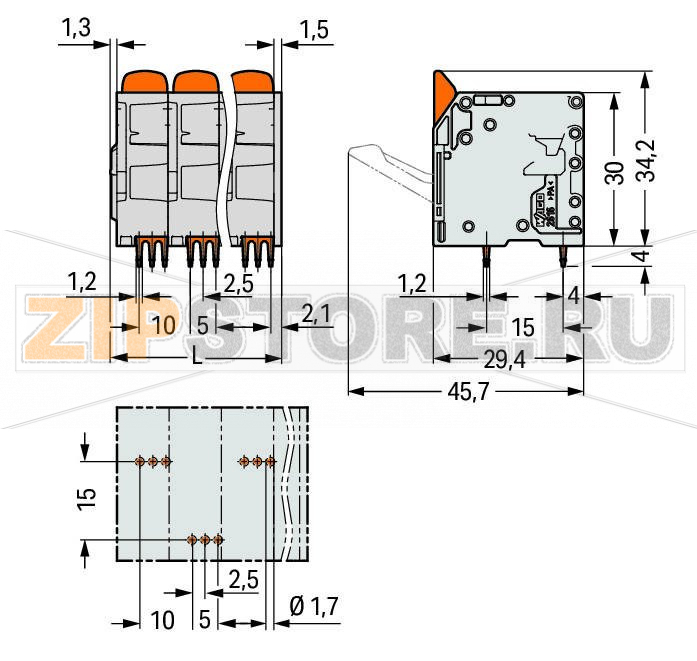

Геометрические данные

Шаг контактов	10 мм / 0,394 дюйма
Ширина	42,8 мм / 1,685 дюйма
Высота	38,2 мм / 1,504 дюйма
Высота от поверхности	34,2 мм / 1,346 дюйма
Длина	29,4 мм / 1,157 дюйма
Длина вывода под пайку	4 мм
Размер вывода под пайку	1,2 × 1,2 мм
Диаметр отверстия в плате (допуск)	1,7 (+0,1) мм

Контакт с печатной платой

Тип	THT
Расположение выводов	по всей колодке, в шахматном порядке
Число выводов на потенциал	3

Материалы

Цвет	серый
Группа изоляционных материалов	I
Изоляционный материал	Полиамид (PA66)
Класс горючести по UL 94	V0
Пружина зажима	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (ECu)
Покрытие контактов	лужение
Цвет приводного элемента	оранжевый
Масса	36,9 г

Требования к условиям эксплуатации

Диапазон температур

-60 … +105 °C

Коммерческие данные

Тип упаковки	BOX
Страна происхождения	DE
GTIN	4055143692823
Код ТН ВЭД	85369010000

Описание

Wago 2616-3104/020-000 — клемма на печатную плату для надежного подключения мощных и сигнальных цепей в промышленной электронике и энергетике. Конструкция ориентирована на быстрое включение в производственные процессы: монтаж выполняется без инструмента, а обслуживание упрощено за счет удобного приведения в действие. Изделие подходит для источников питания, приводов, систем АСУ ТП, измерительных модулей и распределительных узлов, где важны стабильный контакт, устойчивость к вибрациям и длительный ресурс.

Типовые области применения включают шкафы управления, силовые модули на ТНТ‑монтаже, интерфейсные платы и распределительные платы. Клемма обеспечивает повторяемость соединения и устойчивость к тепловым циклам, что особенно востребовано в оборудовании, работающем круглосуточно. Встроенные функциональные элементы для тестирования облегчают диагностику на стенде и при сервисе.

Возможные причины отказов чаще связаны с нарушением правил монтажа или режимов эксплуатации. К ним относятся превышение допустимых токовых нагрузок и температуры, приводящее к перегреву и деградации пластика или пайки; неправильная подготовка проводника (недостаточная или чрезмерная длина зачистки), вызывающая неполный прижим жилами; попадание загрязнений в зажим; превышение допустимых механических нагрузок на выводы и дорожки платы; нарушение профиля пайки THT; воздействие агрессивных химических сред; повреждение рычага из‑за чрезмерного усилия.

Признаки выхода из строя: локальный нагрев, потемнение или запах перегрева; изменение усилия удержания проводника, самопроизвольное ослабление; нестабильный контакт при вибрации; рост падения напряжения под нагрузкой; следы трещин на корпусе, деформация рычага; окисление или почернение контактных поверхностей; кольцевые трещины пайки, «холодная» пайка, матовый припой. Диагностика включает визуальный осмотр, проверку сопротивления/непрерывности, измерение падения напряжения при расчетном токе, а также «wiggle‑тест» на устойчивость контакта.

Рекомендации по эксплуатации и уходу: соблюдать подготовку проводника и длину зачистки согласно документации; исключать повреждение жил при снятии изоляции; для тонкопроволочных жил применять наконечники соответствующего сечения; не превышать рабочие токи и температурные пределы; обеспечивать разгрузку натяжения проводов и защиту от вибрации на плате; поддерживать чистоту узла, избегать попадания пыли и агрессивных жидкостей; очищать изоляционные поверхности мягкой щеткой и изопропиловым спиртом, не использовать растворители, разрушающие полиамид; контролировать качество пайки THT (смачиваемость, пропай, отсутствие трещин) и при необходимости выполнять репай с соблюдением температурного профиля; периодически проводить профилактический осмотр, особенно в средах с циклическими нагрузками и вибрацией. Соблюдение этих правил продлевает ресурс клеммы и предотвращает отказ оборудования.
