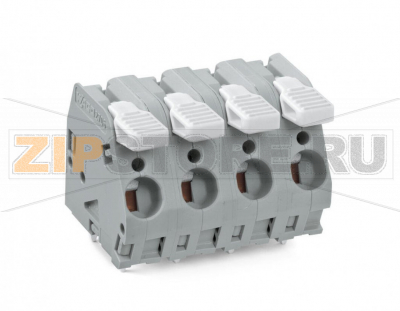

Клемма на печатную плату; рычаг; 3; Шаг контактов 10 мм; 8-пол.; CAGE CLAMP®; 6,00 mm; серые Wago 2706-208

Name: Клемма на печатную плату; рычаг; 3; Шаг контактов 10 мм; 8-пол.; CAGE CLAMP®; 6,00 mm; серые Wago 2706-208
Brand: Wago
SKU: 2706-208

Каталожный номер 2706-208

Клемма на печатную плату; рычаг; 3; Шаг контактов 10 мм; 8-пол.; CAGE CLAMP®; 6,00 mm; серые Wago 2706-208 Сильноточные клеммные колодки с зажимами CAGE CLAMP®, с рабочими рычагамиОткрытие и закрытие без использования инструментов – рычаги открываются/закрываются при помощи пальцевНесколько зажимов могут быть открыты одновременно– удобно для монтажа многожильных кабелейДва вывода под пайку для контакта высокого уровня механической стабильности600 В UL для шага контактов 12,5 мм...

Клемма на печатную плату; рычаг; 3; Шаг контактов 10 мм; 8-пол.; CAGE CLAMP®; 6,00 mm; серые Wago 2706-208 - Клемма на печатную плату; рычаг; 3; Шаг контактов 10 мм; 8-пол.; CAGE CLAMP®; 6,00 mm; серые Wago 2706-208

Розничная цена

7 $ с НДС

array(34) { ["id"]=> string(6) "169480" ["product_id"]=> string(6) "232095" ["id_1c"]=> NULL ["sku"]=> string(8) "2706-208" ["sort"]=> string(1) "1" ["name"]=> string(8) "2706-208" ["image_id"]=> NULL ["price"]=> float(707) ["primary_price"]=> string(8) "7.441882" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(707) ["unconverted_price"]=> float(7.44) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(707) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [43459]=> string(12) "Кабель" } ["zakaz_kratno"]=> string(2) "15" ["min_zakaz"]=> string(2) "15" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 707 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Особенности

Сильноточные клеммные колодки с зажимами CAGE CLAMP®, с рабочими рычагами
Открытие и закрытие без использования инструментов — рычаги открываются/закрываются пальцами
Несколько зажимов могут быть открыты одновременно — удобно для монтажа многожильных кабелей
Два вывода под пайку на контакт для высокой механической стабильности
600 В UL для шага контактов 12,5 мм

Электрические данные

Номиналы по IEC/EN 60664-1

Стандарт	IEC/EN 60664-1
Номинальное напряжение (III / 3)	800 V
Номинальное импульсное напряжение (III / 3)	8 kV
Номинальное напряжение (III / 2)	1000 V
Номинальное импульсное напряжение (III / 2)	8 kV
Номинальное напряжение (II / 2)	1000 V
Номинальное импульсное напряжение (II / 2)	8 kV

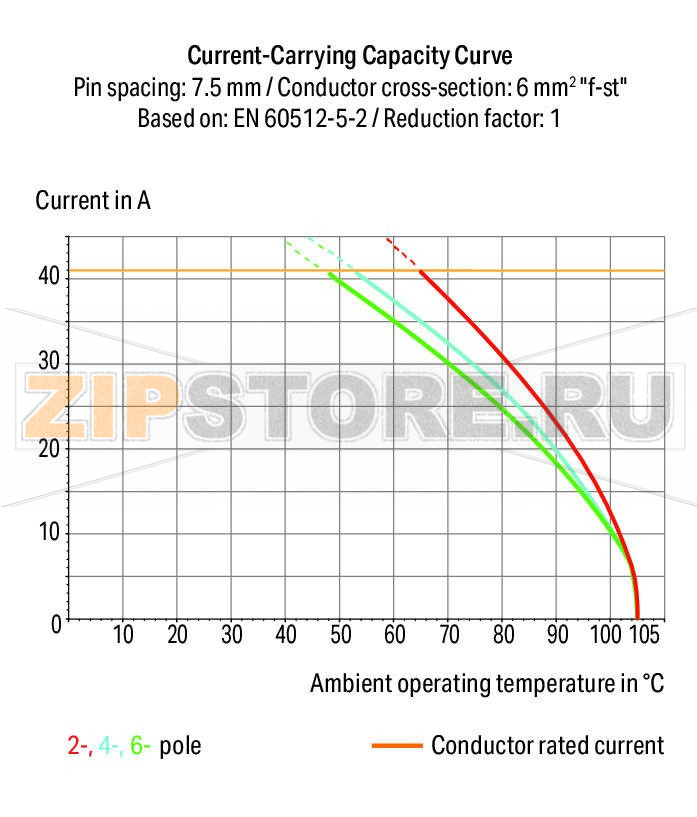

Номинальный ток	41 A
Примечание (номиналы)	Категория перенапряжения III / Степень загрязнения 2

Сертификация по UL 1059

Стандарт	UL 1059
Номинальное напряжение UL (Группа применения B)	300 V
Номинальный ток UL (Группа применения B)	30 A
Номинальное напряжение UL (Группа применения C)	150 V
Номинальный ток UL (Группа применения C)	30 A
Номинальное напряжение UL (Группа применения D)	600 V
Номинальный ток UL (Группа применения D)	5 A

Сертификация по CSA

Стандарт

CSA

Данные соединения

Технология соединения	CAGE CLAMP®
Тип приведения	Рычаг
Одножильные проводники	0,5 … 6 мм² / 20 … 10 AWG
Гибкие многожильные проводники	0,5 … 6 мм² / 20 … 10 AWG
Многожильные с изолированным наконечником	0,5 … 6 мм²
Многожильные с неизолированным наконечником	0,5 … 6 мм²
Длина снятия изоляции	11 … 12 мм / 0.43 … 0.47 inch
Угол подвода проводника к плате	30°
Число полюсов	8
Общее число точек соединения	8
Общее число потенциалов	8
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1

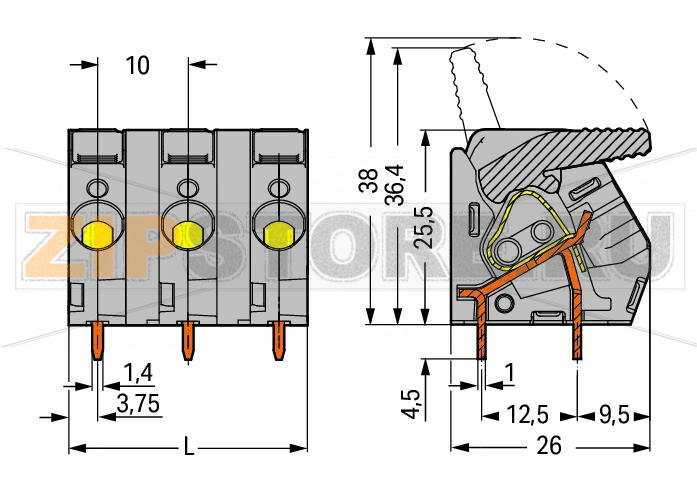

Геометрические данные

Шаг контактов	10 мм / 0.394 inch
Ширина	75 мм / 2.953 inch
Высота	30 мм / 1.181 inch
Высота от поверхности	25,5 мм / 1.004 inch
Длина	26 мм / 1.024 inch
Длина вывода под пайку	4,5 мм
Размеры вывода под пайку	1 × 1,4 мм
Диаметр отверстия в плате (допуск)	1,8 (+0,1) мм

Контакт с печатной платой

Тип монтажа	THT
Расположение выводов под пайку	по всей колодке, в линию
Количество выводов под пайку на потенциал	2

Материалы

Цвет	серый
Группа изолирующих материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (ECu)
Покрытие контактов	лужёные
Пожарная нагрузка	0,956 MJ
Вес	48,2 g

Экологические требования

Диапазон рабочих температур

-60 … +105 °C

Коммерческие данные

Группа продукта	4 (Printed Circuit)
Тип упаковки	BOX
Страна происхождения	PL
GTIN	4050821093282
Код ТН ВЭД	85369010000

Клемма на печатную плату WAGO 2706-208 — это 8-полюсная колодка со шпилечными выводами THT и рычажным приводом CAGE CLAMP®, рассчитанная на подключение проводников до 6,0 мм². Рычаги позволяют быстро и безопасно выполнять монтаж без инструмента, в том числе одновременно открывать несколько зажимов, что ускоряет подключение многожильных кабелей. Два вывода под пайку на каждый потенциал обеспечивают повышенную механическую устойчивость на плате и надёжность контакта.

Изоляционный корпус из полиамида PA66 с классом горючести UL 94 V0 и лужёные медные контакты подходят для применения в силовой электронике, источниках питания, приводах, системах HVAC и промышленной автоматике. Угол подвода 30° облегчает укладку проводов в корпусах с ограниченным пространством, а установленная длина зачистки 11–12 мм помогает сохранять повторяемость монтажа.

Причины возможных отказов клеммы WAGO 2706-208 чаще всего связаны с нарушениями монтажа и условий эксплуатации. К типичным относятся: перегрев из-за превышения допустимого тока или недостаточного сечения проводника; неправильная длина зачистки, приводящая к частичному зажатию жил; попадание загрязнений и влаги в зону контакта; усталостные трещины в паяных соединениях при вибрациях и термоциклах; механические нагрузки на проводники, передающиеся на выводы; агрессивные среды, вызывающие коррозию лужёных поверхностей; работа за пределами температурного диапазона.

Признаки неисправности или деградации: потемнение или оплавление корпуса, запах перегрева, изменение цвета лужения; заметный нагрев клеммы под нагрузкой; нестабильное соединение (мигание нагрузки, пропадание питания при вибрации); увеличение падения напряжения на контакте; люфт клеммы на плате или трещины по периметру паяных колец; ослабленное удержание проводника (жила может вытягиваться); повреждение или заедание рычага. Для проверки используйте визуальный осмотр, лёгкое покачивание проводника, термометрию/ИК-диагностику под нагрузкой и измерение падения напряжения на контакте.

Рекомендации по эксплуатации и уходу: соблюдайте рекомендуемую длину зачистки 11–12 мм и диапазон сечений; по возможности применяйте наконечники (гильзы) для гибких проводников; перед подключением удаляйте загрязнения, используйте безворсовые салфетки и изопропиловый спирт, избегайте агрессивных растворителей для PA66; не допускайте натяжения кабеля — фиксируйте его стяжками и направляющими; после пайки контролируйте качество THT-менисков на обоих выводах каждого потенциала; периодически (в регламентном ТО) проверяйте отсутствие перегрева, следов коррозии и механических повреждений; эксплуатацию и обслуживание выполняйте только при снятом напряжении. Соблюдайте температурный диапазон и воздушные/поверхностные зазоры на плате, соответствующие категории перенапряжения и степени загрязнения.

Благодаря рычажному механизму CAGE CLAMP® клемма WAGO 2706-208 сохраняет стабильное усилие прижатия без необходимости подтяжки в течение всего срока службы. При соблюдении правил монтажа и условий эксплуатации узел обеспечивает надёжное силовое подключение на плате и снижает риски отказов в оборудовании.
