Клемма на печатную плату; рычаг; 3; Шаг контактов 7,5 мм; 10-пол.; CAGE CLAMP®; опция объединения; 6,00 mm; серые Wago 2706-160

Name: Клемма на печатную плату; рычаг; 3; Шаг контактов 7,5 мм; 10-пол.; CAGE CLAMP®; опция объединения; 6,00 mm; серые Wago 2706-160
Brand: Wago
SKU: 2706-160

Каталожный номер 2706-160

Клемма на печатную плату; рычаг; 3; Шаг контактов 7,5 мм; 10-пол.; CAGE CLAMP®; опция объединения; 6,00 mm; серые Wago 2706-160 Сильноточные клеммные колодки с зажимами CAGE CLAMP®, с рабочими рычагамиОткрытие и закрытие без использования инструментов – рычаги открываются/закрываются при помощи пальцевНесколько зажимов могут быть открыты одновременно– удобно для монтажа многожильных кабелейДва вывода под пайку для контакта высокого уровня механической стабильностиИсполнения с возможностью объединения потенциалов...

Клемма на печатную плату; рычаг; 3; Шаг контактов 7,5 мм; 10-пол.; CAGE CLAMP®; опция объединения; 6,00 mm; серые Wago 2706-160 - Клемма на печатную плату; рычаг; 3; Шаг контактов 7,5 мм; 10-пол.; CAGE CLAMP®; опция объединения; 6,00 mm; серые Wago 2706-160

Розничная цена

11 $ с НДС

array(34) { ["id"]=> string(6) "169514" ["product_id"]=> string(6) "232129" ["id_1c"]=> NULL ["sku"]=> string(8) "2706-160" ["sort"]=> string(1) "0" ["name"]=> string(8) "2706-160" ["image_id"]=> NULL ["price"]=> float(1052) ["primary_price"]=> string(9) "11.073352" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(1052) ["unconverted_price"]=> float(11.07) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(1052) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [43459]=> string(12) "Кабель" } ["zakaz_kratno"]=> string(2) "15" ["min_zakaz"]=> string(2) "15" ["weight"]=> object(shopDimensionValue)#1087 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 1 052 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

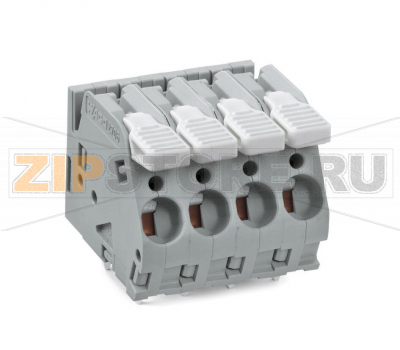

Сильноточные клеммные колодки с зажимами CAGE CLAMP®, с рабочими рычагами
Открытие и закрытие без использования инструментов – рычаги открываются/закрываются при помощи пальцев
Несколько зажимов могут быть открыты одновременно– удобно для монтажа многожильных кабелей
Два вывода под пайку для контакта высокого уровня механической стабильности
Исполнения с возможностью объединения потенциалов

Электрические данные

Ratings per IEC/EN 60664-1

Номиналы согласно 1	IEC/EN 60664-1
Ratings note	Using adjacent jumpers, the rated voltage is reduced to 400 V with 7.5 mm pin spacing in Category III/3
Номинальное напряжение (III / 3)	500 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальное напряжение (III / 2)	630 V
Номинальное импульсное напряжение (III / 2)	6 kV
Номинальное напряжение (II / 2)	1000 V
Номинальное импульсное напряжение (II / 2)	6 kV

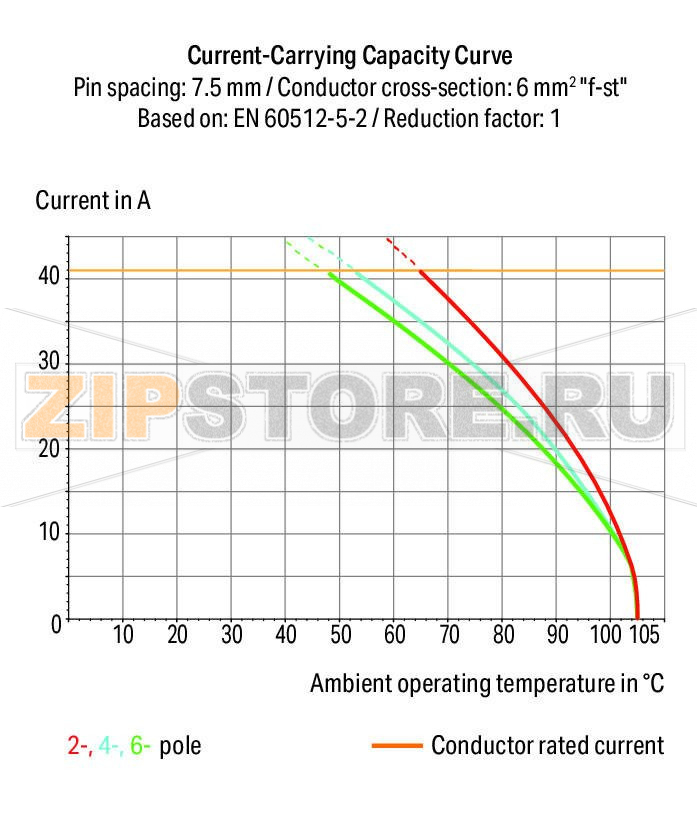

Номинальный ток	41 A
Legend (ratings)	(III / 2) ? Overvoltage category III / Pollution degree 2

Approvals per UL 1059

Approvals per	UL 1059
Rated voltage UL (Use Group B)	300 V
Rated current UL (Use Group B)	30 A
Rated voltage UL (Use Group C)	150 V
Rated current UL (Use Group C)	30 A
Rated voltage UL (Use Group D)	300 V
Rated current UL (Use Group D)	30 A

Approvals per CSA

Approvals per

CSA

Данные соединения

Технология соединения	Соединение CAGE CLAMP®
Actuation type	Lever
Размеры одножильных проводников	0,5 … 6 mm? / 20 … 10 AWG
Тонкие многожильные проводники	0,5 … 6 mm? / 20 … 10 AWG
многожильные проводники с изолированным наконечником	0,5 … 6 mm?
многожильные проводники с неизолированным наконечником	0,5 … 6 mm?
Длина снятия изоляции	11 … 12 mm / 0.43 … 0.47 inch
Угол подвода проводника к печатной плате	30 °
Число полюсов	10
Общее число точек соединения	10
Общее число потенциалов	10
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1
Number of jumper slots	1

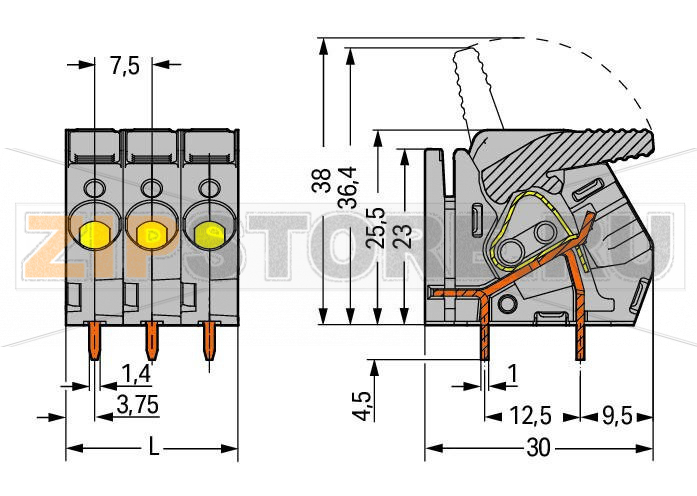

Geometrical Data

Шаг контактов	7,5 mm / 0.295 inch
Ширина	75 mm / 2.953 inch
Высота	30 mm / 1.181 inch
Высота от поверхности	25,5 mm / 1.004 inch
Длина	30 mm / 1.181 inch
Длина вывода под пайку	4,5 mm
Размеры вывода под пайку	1 x 1,4 mm
Допуск диаметра отверстия	1,8 (+0,1) mm

PCB contact

PCB contact	THT
Solder pin arrangement	over the entire terminal strip, in line
Number of solder pins per potential	2

Material Data

Цвет	серые
группа изолирующих материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	луженые
Пожарная нагрузка	1,079 MJ
Вес	57,5 g

Environmental Requirements

Граница температурного диапазона

-60 … +105 °C

Коммерческие данные

Product Group	4 (Printed Circuit)
Тип упаковки	BOX
Country of origin	PL
GTIN	4050821093190
Customs tariff number	85369010000

Характеристики

Производитель	Wago
Тип запчасти	Кабель
Заказ кратно	15
Минимальный заказ	15
Вес	0 кг
