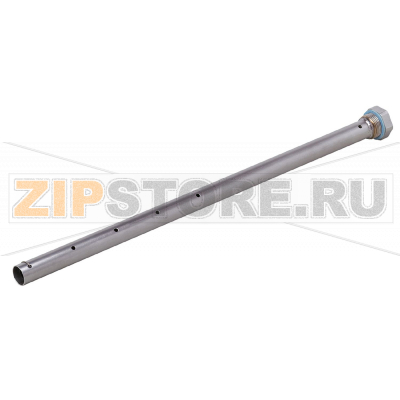

Трубки коаксиальные для датчиков уровня IFM E43213

Описание товара

• Коаксиальные трубки для датчиков уровня
• -40…200 °C
• Предел прочности по давлению: 16 bar
• G 3/4
• Разрешение CRN

LR COAX TUBE G3/4 L700 (IFM E43213) — коаксиальная трубка для работы с датчиками уровня в технологических емкостях и трубопроводах. Конструкция формирует стабильную измерительную зону вокруг зонда, снижая влияние пенны, турбулентности, перемешивания, близости стенок и арматуры. Это повышает устойчивость показаний и повторяемость измерений в сложных средах, в том числе с переменной диэлектрической проницаемостью или при переменных процессных условиях. Наличие разрешения CRN упрощает применение в системах, подпадающих под канадское нормативное регулирование давления.

Трубка LR COAX TUBE G3/4 L700 устанавливается на стандартный порт G 3/4 и подходит для интеграции с датчиками уровня IFM соответствующего типоразмера. Длина 700 мм позволяет формировать направляющий канал на значимом участке столба жидкости, что полезно в узких и высоких резервуарах, а также при наличии мешалок. Решение актуально для пищевой, химической, фармацевтической, водоподготовительной отраслей и для общепромышленного применения.

Применение и монтаж

Рекомендуется вертикальная установка с обеспечением соосности датчика и коаксиальной трубки. Следите за тем, чтобы нижний торец оставался на безопасном расстоянии от дна или внутренних конструкций. Используйте подходящие уплотнения и герметики, совместимые со средой и температурным режимом. После монтажа выполните опрессовку и верификацию показаний. Для стабильной работы датчика уровня избегайте перегибов, перекосов и контактирования трубки с вращающимися элементами.

Причины поломок

• Механическая деформация из-за превышения допустимого давления, гидроударов или вибраций оборудования.
• Коррозионное воздействие среды при несоответствии материалов и уплотнений процессным условиям.
• Термические циклы и локальный перегрев, приводящие к потере геометрии или деградации уплотнений.
• Абразивный износ в потоках с твердыми включениями, кавитация.
• Засорение отложениями, продуктами кристаллизации или полимеризации, ухудшающее прохождение сигнала.
• Ошибки монтажа: несоосность, чрезмерный крутящий момент на резьбе G 3/4, отсутствие компенсации напряжений.

Как понять, что запчасть вышла из строя

• Нестабильные показания датчика уровня, частые ложные срабатывания или потеря эха в привычных режимах.
• Резкое ухудшение точности после корректной калибровки, появление «мертвых зон».
• Визуально заметные деформации: овальность, изгиб, трещины, следы ударов, коррозии или эрозии.
• Признаки протечек на резьбовом соединении G 3/4, нарушение герметичности.
• Повышенное затухание сигнала при наличии отложений внутри коаксиального канала.

Рекомендации по уходу

• Периодический визуальный осмотр LR COAX TUBE G3/4 L700 (IFM E43213) на предмет механических повреждений и коррозии.
• Регулярная очистка внутренней полости от накипи, шлама, полимерных пленок; при возможности использовать CIP-мойку с совместимыми реагентами.
• Контроль момента затяжки резьбового соединения и состояния уплотнений после температурных циклов и плановых остановов.
• Вибродиагностика и проверка креплений, если трубка установлена на оборудовании с повышенной вибрацией.
• Своевременная замена изношенных уплотнительных элементов и восстановление антикоррозионной защиты в зоне резьбы.
• Соблюдение пределов температуры и давления процесса; предотвращение гидроударов и кавитационных режимов.
• Перед любыми работами — полная остановка процесса, сброс давления и температуры до безопасных значений.

Правильный подбор, аккуратный монтаж и регламентное обслуживание коаксиальной трубки повышают стабильность индикации уровня и продлевают срок службы датчика. При проектировании учитывайте рабочую среду, температурно-давленческие режимы и требования к разрешительной документации, включая CRN, чтобы LR COAX TUBE G3/4 L700 работала надежно на протяжении всего жизненного цикла установки.
