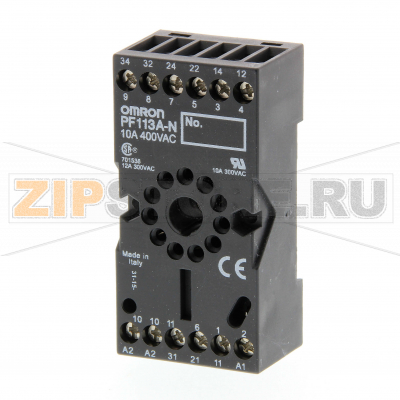

Колодки и принадлежности PF Omron PF113A-N

Описание товара

Круглая 11‑пиновая колодка PF Omron PF113A‑N предназначена для быстрого и безопасного подключения штекерных реле и контроллеров уровня в составе шкафов управления и систем автоматизации. Форм‑фактор «круглая 11 пинов» обеспечивает совместимость с распространенными приборами Omron, включая серии уровнемеров и промежуточных реле. Колодка рассчитана на установку на DIN‑рейку и оснащена винтовыми клеммами, что упрощает монтаж и обслуживание в промышленных условиях.

Колодка круглая, 11 пиновая для монтажа на DIN‑рейку применяется в схемах управления насосами, станочным оборудованием, вентиляцией, на транспортных линиях и в системах водоподготовки. В сочетании с реле/контроллерами она обеспечивает надежное соединение, позволяя производить замену приборов без перекоммутации проводов. Конструкция корпуса стойка к нагреву и вибрациям, маркировка выводов исключает ошибки при подключении. Для объектов с повышенными вибрациями рекомендуется использовать прижимную скобу (фиксатор реле), которая поставляется отдельно.

Монтаж и эксплуатация

• Перед установкой PF113A‑N убедитесь в соответствии схемы распиновки реле и колодки.
• Фиксируйте основании на DIN‑рейке с использованием торцевых упоров, чтобы исключить сдвиг.
• При подключении многожильных проводников применяйте наконечники (НШвИ) для стабильного контакта.
• Не допускайте натяжения кабелей на клеммах; обеспечьте запас длины и аккуратную укладку.
• При вставке/извлечении реле держитесь за корпус реле, а не за провода, чтобы не ослабить клеммы.

Как понять, что колодка вышла из строя

• Нестабильная работа реле: периодические отключения, дребезг, пропадание сигнала катушки.
• Признаки перегрева: потемнение или обугливание пластика, характерный запах, следы оплавления.
• Ослабленные или «проворачивающиеся» винтовые клеммы, невозможность надежно затянуть провод.
• Люфт реле в гнезде, плохой прижим штырей, следы искрения на контактных гнездах.
• Трещины корпуса, отломанные фиксаторы, деформация посадочного места.

Типичные причины поломок

• Перегрев из‑за повышенного переходного сопротивления: неплотная затяжка клемм, окисление, неподходящее сечение проводника.
• Механические нагрузки и вибрации при отсутствии прижимной скобы; частые циклы замены реле.
• Чрезмерное усилие при затяжке винтов, приводящее к трещинам клеммника или сорванной резьбе.
• Попадание пыли, влаги, агрессивных паров, вызывающих коррозию и утечку токов.
• Нарушение температурного режима внутри шкафа, близость к источникам тепла.

Рекомендации по уходу и профилактике

• Периодически (по регламенту объекта) проверяйте момент затяжки клемм и отсутствие нагрева под нагрузкой.
• Очищайте колодку от пыли при снятом напряжении: мягкая кисть, сухой воздух; агрессивные растворители не применять.
• Используйте качественные наконечники и соответствующее сечение кабеля; не смешивайте медные и алюминиевые жилы.
• При вибрациях устанавливайте дополнительную прижимную скобу для реле.
• Обеспечьте вентиляцию шкафа и термозащиту; исключите близость к силовым элементам с повышенным тепловыделением.
• При обнаружении потемнения пластика, следов искрения, трещин или люфта — замените колодку PF113A‑N в плановом порядке.
• Перед заменой промаркируйте провода, отключите питание, демонтируйте колодку с DIN‑рейки и выполните повторный монтаж с контролем качества контактов.

Колодка PF Omron PF113A‑N и аналогичная круглая 11‑пиновая колодка для DIN‑рейки обеспечивают надежное подключение и удобство сервиса, если соблюдены требования монтажа и периодического обслуживания. Правильный уход минимизирует риски перегрева и механических повреждений, продлевая срок службы оборудования и всей системы управления.

Технические характеристики

Характеристики

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Колодки и принадлежности PF Omron PF113A-N.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Колодки и принадлежности PF Omron PF113A-N на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
