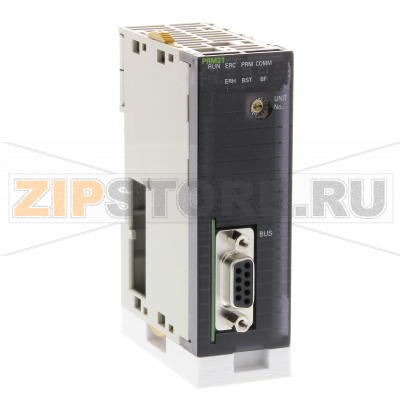

Коммуникационный блок Omron CJ1W-PRM21

Описание товара

Коммуникационный блок Omron CJ1W-PRM21 предназначен для организации обмена данными по PROFIBUS DP в роли ведущего (Master) в системах на базе контроллеров серии CJ1. Решение ориентировано на интеграцию приводов, модулей распределенного ввода-вывода, весового и измерительного оборудования, частотных преобразователей, клапанных островов и прочих совместимых ведомых устройств. Модуль устанавливается в стойку как CPU Bus Unit и позволяет централизовать обмен технологическими данными, упрощая архитектуру и обслуживание линии.

Применение CJ1W-PRM21 актуально для участков с высокой интенсивностью обмена и жесткими требованиями к детерминированности. Поддерживается циклический обмен процессными данными и ациклическая параметризация ведомых устройств через стандартные GSD-файлы. Конфигурация и диагностика, как правило, выполняются в среде Omron CX-Profibus; доступен расширенный журнал событий, что ускоряет ввод в эксплуатацию и поиск причин сбоев. Аппаратные индикаторы состояния помогают быстро оценить состояние сети и самого модуля прямо в шкафу.

Для стабильной работы важно корректно построить топологию PROFIBUS DP: использовать экранированную витую пару, выполнять линейную схему, правильно устанавливать оконечные резисторы на концах сегмента, обеспечивать надежное заземление экрана и соблюдать допустимую длину и качество кабеля согласно профилю сети. Подключение к шине обычно выполняется через стандартный D‑Sub 9‑контактный разъем с фиксацией винтами.

Причины поломок

• Перенапряжения и импульсные помехи в шкафу, на линии RS‑485 или в цепях заземления, приводящие к пробою приемопередатчика.
• Ошибки монтажа: перепутанные A/B, короткие замыкания, неправильная или отсутствующая терминальная нагрузка, «звезда» вместо линейной топологии.
• Перегрев из‑за недостаточной вентиляции, повышенной температуры окружающей среды, плотной компоновки без воздушных зазоров.
• Механические повреждения разъема и платы из‑за вибраций, чрезмерного усилия при подключении/отключении, ударных нагрузок.
• Электростатические разряды при работе без средств ESD‑защиты, подключение/отключение при поданном питании.
• Влага, конденсат, пыль, агрессивные среды, вызывающие коррозию контактных групп и деградацию компонентов.

Как понять, что запчасть вышла из строя

• Отсутствие связи со всеми ведомыми при заведомо исправной линии, корректной конфигурации и рабочем оборудовании на том же сегменте.
• Постоянные индикации ошибок шины/системы, модуль не переходит в рабочий режим даже при минимальной конфигурации.
• Контроллер не обнаруживает блок на шине CPU Bus (сообщения об ошибке модуля/юнита), периодические «отвалы» устройства.
• Диагностика в CX‑Profibus показывает тайм‑ауты, «Station not available», массовые ошибки CRC при корректной разводке и экранировании.
• Нестабильная работа при легком касании разъема, люфт или повреждение фиксаторов, следы перегрева, запах гари.
• Смена скорости/параметров не влияет на состояние связи, при этом другие мастера/модули в сети работают штатно.

Рекомендации по уходу и эксплуатации

• Все работы по монтажу/демонтажу проводить при снятом питании, использовать антистатические средства и инструменты с изолированными наконечниками.
• Раз в 6–12 месяцев контролировать затяжку винтов на D‑Sub, состояние экрана, целостность кабеля и правильность установки терминаторов.
• Поддерживать чистоту в шкафу: фильтрация воздуха, отсутствие конденсата, температура и влажность в пределах, указанных для контроллеров CJ1.
• Применять качественные коннекторы с экранированным корпусом и надежной фиксацией; избегать острых перегибов кабеля и прилегания к силовым жгутам.
• Вести резервные копии проекта (включая конфигурацию CX‑Profibus и GSD‑файлы); документировать адресацию и состав сети.
• После аварий и работ на линии проверять сопротивление между A/B и экраном, целостность экрана, отсутствие «висящих» ответвлений.
• При замене CJ1W‑PRM21 переносить конфигурацию из резервной копии, установить требуемый номер юнита и сверить параметры проекта перед пуском.
