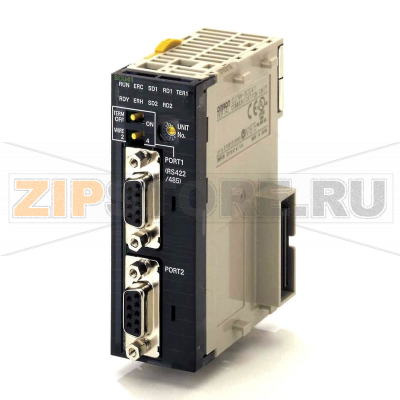

Коммуникационный блок Omron CJ1W-SCU31-V1

Описание товара

Коммуникационный блок Omron CJ1W-SCU31-V1 и модуль последовательной связи для CJ1 с двумя портами RS‑422/485 предназначены для организации надежного обмена данными между ПЛК серии CJ и периферийными устройствами: панелями оператора, преобразователями частоты, сервоприводами, RFID‑считывателями, сканерами штрих‑кодов и счетчиками. Поддержка Protocol Macro, Host Link, 1:N NT Link, Modbus Master/Slave и функции Serial Gateway позволяет реализовать как стандартные, так и пользовательские протоколы без доработки аппаратной части. Решение применяется на линиях розлива, упаковки, в машиностроении и на объектах инженерной инфраструктуры для объединения оборудования в единую систему управления.

Блок легко интегрируется в стойку CJ и настраивается через CX‑Programmer и CX‑Protocol. Параметрирование портов, выбор протокола и диаграмм обмена обеспечивают гибкую адаптацию под конкретные устройства. Для типовых задач доступны библиотеки и шаблоны Modbus RTU, а с помощью Protocol Macro можно быстро описать последовательности кадров и контроль ответов. Индикация на лицевой панели и системные регистры содержат диагностическую информацию, что облегчает ввод в эксплуатацию и сервис.

Причины поломок

• Перенапряжения и наводки в линиях RS‑422/485 при грозовых разрядах, неверном заземлении или отсутствии гальванической развязки внешних устройств.
• Ошибки монтажа: перепутанные линии A/B, отсутствие или некорректные терминаторы, длинные неэкранированные участки кабеля рядом с силовыми трассами.
• Механические воздействия на разъемы и кабели, излом жил, слабый обжим контактов.
• Статическое электричество, попадание пыли и влаги внутрь корпуса, эксплуатация вне допустимых температур и влажности.
• Неправильные параметры обмена (скорость, четность, стоп‑биты) и частые перегрузки буферов порта.

Как понять, что запчасть вышла из строя

• Отсутствует индикация активности портов при наличии обмена, постоянное горение индикатора ошибки.
• В ПЛК фиксируются коды Unit/COMM Error, невозможна запись/чтение параметров блока.
• Связь нестабильна: случайные обрывы, неверные данные, частые таймауты при неизменной конфигурации сети.
• Модуль сильно греется, ощущается запах перегрева, порт не определяется в конфигурации проекта.
• Даже при подключении проверенного устройства и эталонного кабеля обмен не запускается.

Рекомендации по уходу и эксплуатации

• Разносите силовые и сигнальные кабели, применяйте экранированные линии для RS‑485 с правильной землей экрана по одной точке.
• Используйте терминаторы на концах линии и, при необходимости, смещения (bias‑резисторы) по рекомендациям производителя.
• Ставьте ограничители перенапряжений на уличных и протяженных линиях, избегайте «звезды» в топологии RS‑485.
• Регулярно проверяйте разъемы, фиксирующие винты и состояние кабеля; очищайте от пыли сухим воздухом, не применяйте агрессивные жидкости.
• Храните и эксплуатируйте модуль в нормируемых условиях, выполняйте резервное копирование параметров и макросов протоколов.
• Перед монтажом/демонтажем полностью обесточивайте стойку; после замены переносите настройки из проекта и сверяйте параметры портов.

Omron CJ1W-SCU31‑V1 и модуль RS‑422/485 для CJ1 обеспечивают расширение коммуникационных возможностей ПЛК без изменения логики контроллера. При корректном проектировании сети, защите от помех и регулярном обслуживании оборудование стабильно работает в круглосуточных циклах, а диагностика помогает быстро локализовать неполадки.
