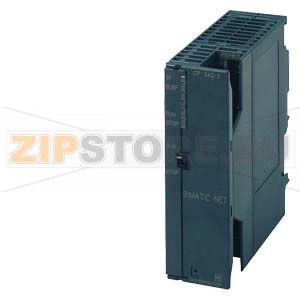

Коммуникационный процессор CP342-5 , для SIMATIC S7-300 ( PROFIBUS DP, S5,S7, PG/OP) Siemens 6GK7342-5DA03-0XE0

Описание товара

Коммуникационный процессор CP342-5 (Siemens 6GK7342-5DA03-0XE0) предназначен для организации надежного обмена данными по PROFIBUS DP в составе контроллеров SIMATIC S7-300. Узел разгружает центральный процессор, обеспечивает связи с распределенными модулями ввода/вывода, приводами, панелями оператора и программирующими устройствами (PG/OP), а также помогает при модернизации и сопряжении систем на базе S5 и S7. Модуль интегрируется в проект через стандартные средства инженерии, поддерживает диагностические функции и световую индикацию состояний для быстрого поиска причин неисправностей на шине.

CP342-5 подходит для новых установок и для замены существующих коммуникационных модулей в шкафах управления. В типовых проектах он используется как узел связи для распределенных станций и HMI, а также для обмена между контроллерами. При корректной конфигурации обеспечивается стабильный обмен, предсказуемые времена реакции и единое место для анализа статусов обмена и журналов ошибок.

Как понять, что запчасть вышла из строя

• Постоянно горит или мигает индикация ошибки шины (BF), при этом сеть PROFIBUS собрана и настроена корректно, а другие участники работают без сбоев.
• Индикация общей ошибки (SF) без видимых причин, модуль не определяется в режиме online, PG/OP не подключается или часто теряет соединение.
• В диагностическом буфере контроллера появляются повторяющиеся записи о сбое станции, потере связи или нарушении параметрирования узлов.
• Нестабильный обмен: самопроизвольные остановы участков, частые перезапуски коммуникации, множественные ошибки CRC на анализаторах сети.
• Аномальный нагрев корпуса, следы деградации разъемов, запах гари, видимые повреждения или следы влаги/коррозии.

Типичные причины поломок

• Перенапряжения и импульсные помехи в системе питания шкафа, грозовые воздействия, отсутствие защиты от бросков напряжения.
• Ошибки монтажа и электростатические разряды при подключении/замене без соблюдения правил ESD.
• Неправильная топология PROFIBUS: отсутствие или некорректная терминальная нагрузка на концах сегмента, плохое экранирование и заземление.
• Механические повреждения D-Sub разъема, ослабленные винтовые фиксаторы, излом или пережатие кабеля, попадание влаги.
• Перегрев из-за высокой температуры в шкафу, недостаточной вентиляции, запыления фильтров и радиаторов.
• Несоответствие прошивки и конфигурации проекта, ошибки адресации узлов, повторяющиеся конфликты параметров.

Рекомендации по уходу и эксплуатации

• Поддерживайте корректную топологию PROFIBUS: соблюдайте терминальную нагрузку на концах линии, используйте качественные экранированные коннекторы и кабели.
• Проверяйте затяжку винтовых фиксаторов D-Sub, состояние экрана и целостность жил, исключайте острые перегибы и растягивающие нагрузки.
• Регулярно просматривайте диагностический буфер контроллера и CP342-5, фиксируйте повторяющиеся сообщения, своевременно корректируйте конфигурацию.
• Обеспечьте температурный режим: чистите фильтры вентиляции, следите за свободной циркуляцией воздуха, избегайте монтажа около источников тепла.
• Используйте защиту от перенапряжений на линиях питания и сигнала, организуйте надежное заземление шкафа и экрана кабеля с обеих сторон согласно рекомендациям.
• При обновлениях проекта и замене модуля выполняйте резервное копирование, используйте согласованные версии ПО и прошивки.
• Подключение/отключение кабеля производите при снятом напряжении, если не предусмотрена «горячая» замена для конкретной конфигурации.

Диагностика и замена

При подозрении на неисправность CP342-5 (6GK7342-5DA03-0XE0) сначала исключите проблемы сети: проверьте оконечные резисторы, целостность и экранирование кабеля, отсутствие ответвлений и «плавающих» контактов. Сверьте адресацию и параметры узлов в проекте, обновите конфигурацию в контроллере. Сравните поведение линии с эталонным участником или временно подключите анализатор PROFIBUS.

Если симптом сохраняется, выполните перекрестную проверку: временно замените модуль на заведомо исправный или протестируйте подозрительный CP в другой стойке S7-300. После замены загрузите актуальную конфигурацию, проверьте индикацию (отсутствие BF/SF) и стабильность обмена в течение длительного периода.

Корректно смонтированный и обслуживаемый коммуникационный процессор Siemens CP342-5 обеспечивает долгосрочную, предсказуемую работу сети PROFIBUS DP. Соблюдение правил монтажа, регулярная диагностика и профилактика позволяют минимизировать простои и продлить срок службы запчасти.
