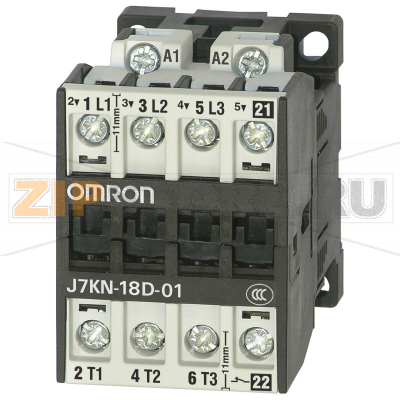

Коммутационное устройство низковольтное Omron J7KN-18D-01 24D

Каталожный номер J7KN-18D-01 24D
Розничная цена
54 EUR с НДС ≈ 5 305 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Omron J7KN-18D-01 24D — компактный трехполюсный контактор серии J7KN для коммутации электродвигателей и силовых цепей в промышленной автоматике. Устройство применяют в шкафах управления насосами, вентиляторами, компрессорами, транспортерами и другим оборудованием, где требуется надежный пуск, останов и дистанционное управление нагрузкой. Конструкция рассчитана на длительную эксплуатацию при частых срабатываниях, а стандартные клеммы упрощают подключение в ограниченном пространстве.

Контактор устойчив к типовым механическим и электрическим нагрузкам, поддерживает монтаж на DIN-рейку или панель, совместим с типовыми тепловыми реле защиты двигателей и дополнительными блоками вспомогательных контактов. Наличие встроенного вспомогательного НЗ-контакта облегчает организацию цепей сигнализации и межблочной логики. Катушка постоянного тока 24 В обеспечивает четкое срабатывание и уменьшает уровень шума при включении.

Область применения

Omron J7KN-18D-01 24D используют в цепях управления асинхронными двигателями (категории AC-2/AC-3), а также для коммутации резистивных и умеренно индуктивных нагрузок. Подходит для одиночного пуска, реверса (при применении парных контакторов с механической и электрической блокировкой), а также для работы под управлением ПЛК, реле и кнопочных постов.

Признаки неисправности

  • Катушка не втягивает якорь: отсутствует характерный щелчок, контактор не включается при подаче управления.
  • Дребезг, сильный гул или периодическое самопроизвольное отключение при стабильном питании.
  • Следы перегрева: потемнение пластика, запах гари, оплавления возле клемм.
  • Залипание или сваривание силовых контактов: контактор не размыкает цепь после снятия управления.
  • Рост падения напряжения на контактах, ощутимый нагрев при номинальной нагрузке.
  • Неисправность вспомогательного контакта: некорректная индикация состояния, отсутствие сигнала на цепи управления.

Распространенные причины поломок

  • Неправильное напряжение питания катушки (перенапряжение, недонапряжение, пульсации).
  • Чрезмерная частота включений, выходящая за пределы допустимого режима, приводящая к ускоренному износу.
  • Коммутация неподходящей категории нагрузки (сильная индуктивность без должной защиты, пусковые токи выше расчетных).
  • Слабая затяжка клемм или окисление соединений, вызывающие локальный нагрев и потери.
  • Пыль, металлическая стружка, влага внутри шкафа, приводящие к загрязнению и ухудшению изоляции.
  • Отсутствие устройств подавления перенапряжений на цепи катушки (при DC — диод/варистор, при необходимости RC-цепочка).

Рекомендации по эксплуатации и уходу

  • Периодически проверяйте затяжку винтовых клемм и состояние проводников; при необходимости выполняйте протяжку.
  • Контролируйте фактическое напряжение на катушке в различных режимах работы, исключайте провалы и всплески.
  • Используйте соответствующее тепловое реле и аппараты защиты, учитывая категорию нагрузки и пусковые токи двигателя.
  • Устанавливайте средства подавления перенапряжений для увеличения ресурса контактов и снижения помех управлению.
  • Содержите шкаф в чистоте: удаляйте пыль, обеспечьте нормальную вентиляцию, избегайте конденсата и вибраций.
  • Проводите плановые осмотры: визуальная проверка на перегрев, осмотр контактной группы, измерение сопротивления катушки и изоляции.
  • При признаках подгорания или повышенного нагрева контактов своевременно производите замену, не допуская прогрессирования дефекта.

Контактор серии J7KN выгодно сочетает компактные размеры и удобство монтажа. В линейке предусмотрены аксессуары для расширения функциональности (блоки контактов, механические блокировки, интерфейсные элементы), что упрощает унификацию шкафов и ускоряет обслуживание. Для долговечной и безотказной работы достаточно корректного подбора по категории нагрузки, стабильного питания катушки и регулярного регламентного обслуживания.

Технические характеристики

Вспомогательные контакты НО-
Вспомогательные контакты НЗ1
Напряжение катушки24 V
Тип напряженияDC
Номинальная мощность AC-2, AC-3 при 400 V [кВт]7.5 kW
Номинальный ток AC-3 при 400 V [A]18 A
Номинальный ток AC-1 при 690 V [A]32 A
Номинальный ток AC-1 при 440 V [A]18 A
Тип клеммВинтовые
Ширина45 mm
Высота67 mm
Глубина82.5 mm
Число полюсов3

Характеристики

Производитель Omron
Тип запчасти Контактор
