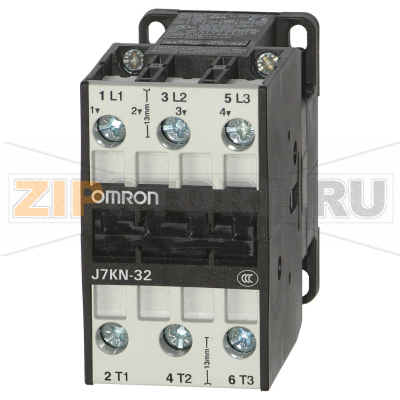

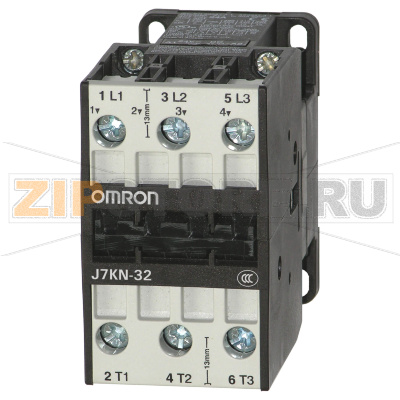

Коммутационное устройство низковольтное Omron J7KN-32 24

Каталожный номер J7KN-32 24
Розничная цена
80 EUR с НДС ≈ 7 896 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Omron J7KN-32 24 — низковольтное коммутационное устройство для управления асинхронными двигателями и другими индуктивными нагрузками в системах промышленной автоматики. Контактор применяют в схемах прямого пуска, реверса, «звезда–треугольник», а также для коммутации резистивных и смешанных нагрузок. Компактный корпус позволяет устанавливать изделие в шкафах управления с ограниченным пространством, а винтовые клеммы упрощают подключение силовых и управляющих цепей. Модульная конструкция поддерживает присоединение дополнительных блоков контактов и аксессуаров, что облегчает адаптацию под конкретные задачи.

Назначение и применение

Контактор Omron J7KN-32 24 используется в насосных станциях, вентиляции и климатических установках, компрессорном оборудовании, транспортерах, смесителях и другом технологическом оборудовании. Он обеспечивает надежное включение и отключение двигателей при частых пусках и штатных нагрузках, а также корректную работу в составе пускателей с тепловой защитой двигателя.

Особенности эксплуатации

Для стабильной работы важны корректный выбор по категории применения и типу нагрузки, соответствие напряжения катушки управляющему источнику, а также соблюдение правил монтажа. Монтаж на DIN-рейку или панель должен обеспечивать достаточную вентиляцию, а разводка проводников — минимальные переходные сопротивления и надежную фиксацию жил под клеммами.

Типичные причины поломок

  • Перегрузка или неверный выбор по категории применения (AC-3/AC-4) — ускоренный износ и подгорание контактов, возможное сваривание.
  • Несоответствие напряжения катушки, провалы или перенапряжения в сети — перегрев катушки, гул, дрожание якоря, межвитковое замыкание.
  • Слабая затяжка клемм, некачественные наконечники — локальный нагрев, нагар, оплавления.
  • Запыленность, влажность, агрессивные пары — снижение изоляции, залипание подвижных частей.
  • Превышение рекомендуемой частоты коммутаций и длительная работа на предельном токе — ускоренная эрозия контактной группы.
  • Отсутствие цепей подавления перенапряжений на катушке (RC-цепь/варистор) — ударные перенапряжения и ускоренный износ контактов и электронной обвязки.
  • Вибрации и механические воздействия — ослабление крепежа, расхождение калибровок.

Как понять, что запчасть вышла из строя

  • Контактор не втягивает якорь при номинальном напряжении катушки, слышны частые щелчки или гул; возможен перегрев катушки и запах перегрева.
  • Главные контакты не размыкаются/не замыкаются, повышенное падение напряжения под нагрузкой, заметный нагрев корпуса в районе клемм.
  • Визуально: потемнение, следы подгорания, оплавления, нагар; механическое залипание подвижной системы.
  • Аномальная работа вспомогательных контактов (нет сигнала готовности/сработки), отсутствие характерного хода привода.
  • Измерительно: обрыв или подозрительно низкое сопротивление катушки, повышенное контактное сопротивление между силовыми полюсами.

Рекомендации по уходу и профилактике

  • Периодический осмотр 1–2 раза в год (чаще при тяжелых условиях): проверка состояния контактов, чистка от пыли сухим воздухом, без абразивов.
  • Контроль и подтяжка клемм с рекомендованным моментом, применение соответствующих наконечников и правильная подготовка жил.
  • Проверка соответствия управляющего напряжения катушки и его стабильности; установка цепей подавления перенапряжений.
  • Обеспечение вентиляции и температурного режима в шкафу, соблюдение расстояний до соседних аппаратов.
  • Не превышать допустимую частоту включений; при частых пусках рассмотреть применение плавного пуска или ПЧ.
  • Применять тепловую защиту двигателя и аппаратуру КЗ, согласованную с контактором; своевременно заменять изношенные контактные блоки.
  • Фиксировать наработку и условия эксплуатации, планово менять контактор при достижении ресурсных показателей.

Omron J7KN-32 24 обеспечивает устойчивую коммутацию в стандартных режимах эксплуатации при условии корректного подбора и соблюдения регламента обслуживания. Регулярная профилактика и правильная компоновка схемы продлевают срок службы и снижают риск внеплановых остановов оборудования.

Контактор для двигателей серии J7KN, ток двигателя 32 A, напряжение катушки 24 V AC

Технические характеристики

Main Contacts NO3
Auxiliary Contacts NO-
Auxiliary Contacts NC-
Coil voltage24 V
Operation voltageAC
Rated power AC2, AC3 at 400 V [kW]15 kW
Rated current AC3 at 400 V [A]32 A
Rated current AC1 at 690 V [A]65 A
TerminalScrew
Width45 mm
Height74 mm
Depth87.5 mm

Характеристики

Производитель Omron
Тип запчасти Контактор
