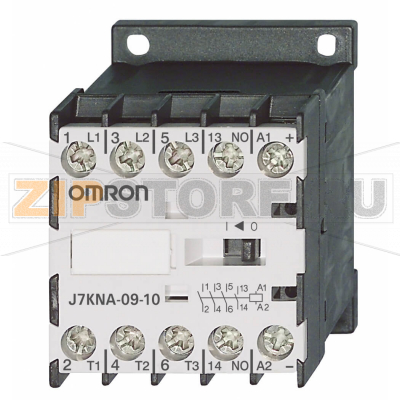

Коммутационное устройство низковольтное Omron J7KNA-09-10 110

Описание товара

Низковольтное коммутационное устройство Omron J7KNA-09-10 110 — это миниконтактор для управления электродвигателями и другими нагрузками в системах автоматизации и распределения электроэнергии. Модель применяется в шкафах управления, на линиях общепромышленного назначения, в насосных установках, вентиляции, транспортах и конвейерах. Конструкция рассчитана на сварку и коммутацию индуктивных и активных нагрузок соответствующих категорий применения. Компактные габариты упрощают размещение в ограниченном пространстве, а винтовые клеммы обеспечивают надежное подключение проводников.

Назначение и применение

Устройство используется для дистанционного пуска и остановки асинхронных двигателей, переключения питающих цепей, а также для коммутации осветительных и резистивных нагрузок. Миниконтактор Omron J7KNA-09-10 110 совместим с тепловыми реле защиты двигателя и вспомогательными блоками, что позволяет строить пускатели, реверсивные схемы с механической и электрической блокировкой, а также схемы автоматического управления из ПЛК, кнопочных постов и реле времени.

Конструкция и монтаж

Модель предназначена для установки на DIN-рейку или панель. Корпус выполнен для работы в шкафах электротехники при стандартных условиях эксплуатации. Винтовые зажимы допускают повторную затяжку после обслуживания. Возможна установка вспомогательных контактов и аксессуаров демпфирования катушки в соответствии с проектом.

Как понять, что запчасть вышла из строя

• Катушка не притягивает якорь: отсутствует характерный щелчок при подаче питания, контактор не включается.
• Дрожание или гудение при удержании, самопроизвольное отключение.
• Перегрев корпуса, запах перегретой изоляции, потемнение или деформация пластика.
• Залипание силовых контактов: двигатель не отключается или повторно не запускается.
• Рост переходного сопротивления контактов (ощутимое нагревание клемм при нормальной нагрузке).
• Повреждения клемм, ослабление зажимов, следы искрообразования и эрозии на контактных поверхностях.
• Нестабильная работа цепей управления через вспомогательные контакты (ложные сигналы, отсутствие переключения).

Типичные причины поломок

• Несоответствие категории применения и условий нагрузки (частые пуски, токи выше допустимых, коммутация сильно индуктивных цепей без защиты).
• Перенапряжение/недонапряжение на катушке, отсутствие демпфирующих цепей при управлении от полупроводниковых выходов.
• Сильная наработка с частыми циклами включения-отключения, естественный износ контактной группы.
• Плохой контакт в клеммах из-за недостаточного момента затяжки, вибрации или термоциклирования.
• Попадание пыли, влаги, агрессивных паров, конденсация в шкафу.
• Последствия коротких замыканий и перегрузок в силовой цепи.

Рекомендации по уходу и эксплуатации

• Периодически проверять момент затяжки клемм и состояние изоляции проводников.
• Осматривать корпус и контактные поверхности на предмет потемнений, эрозии, трещин и следов перегрева.
• Поддерживать чистоту в шкафу: удалять пыль, предусматривать вентиляцию, исключать конденсат.
• Применять демпфирующие цепочки (RC/варистор) на катушке при управлении от реле/ПЛК для снижения перенапряжений и дрожания.
• Соблюдать диапазон напряжения питания катушки и температурные условия эксплуатации.
• Обеспечивать защиту двигателя тепловым реле и автоматическими выключателями с корректными характеристиками.
• Не превышать рекомендованную частоту коммутаций и категорию применения; при тяжелых режимах выбирать устройства с запасом.
• При признаках нестабильной работы или перегрева — вывести из эксплуатации и провести диагностику.

Выбор и замена

При подборе и замене обращайте внимание на тип и напряжение катушки, конфигурацию главных и вспомогательных контактов, категорию применения и габариты для совместимости с существующей монтажной базой. Для замены на Omron J7KNA-09-10 110 целесообразно сохранить схему подключения, маркировку проводов и проверить соответствие защитных аппаратов. После монтажа выполнить пробный пуск, проконтролировать токи и температуру узла в рабочем режиме.

При корректном проектировании, регулярном обслуживании и соблюдении условий эксплуатации миниконтактор обеспечивает стабильную работу узлов управления и долговечность системы в целом.

Миниконтактор для двигателей серии J7KNA, ток двигателя 9 А, 1 НО 0 НЗ, напряжение катушки 110 В переменного тока
