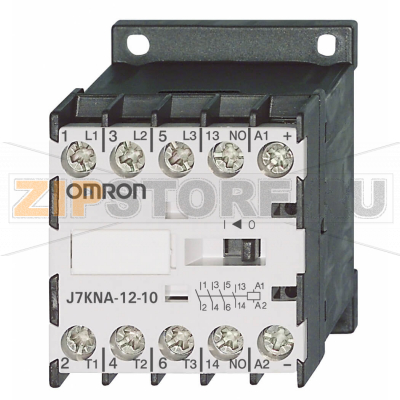

Коммутационное устройство низковольтное Omron J7KNA-12-10 230

Каталожный номер J7KNA-12-10 230
Розничная цена
29 EUR с НДС ≈ 2 875 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Omron J7KNA-12-10 230 — компактное коммутационное устройство для надежного управления трехфазными электродвигателями и другими нагрузками в системах автоматизации, вентиляции, насосных станциях и распределительных щитах. Миниконтактор рассчитан на частые циклы включения/отключения, стабильно работает в составе пускателей и реверсивных схем, совместим с типовыми аппаратами защиты и вспомогательными модулями. Конструкция ориентирована на длительный ресурс, устойчивую работу катушки и низкие потери на контактах.

Устройство используется для прямого пуска двигателей, коммутации сетевых нагрузок и управления исполнительными механизмами. Благодаря компактным габаритам экономит место в шкафу, удобен при модернизации готовых систем. Монтаж выполняется в стандартных шкафах управления; подключение — винтовыми клеммами с надежной фиксацией проводников.

Признаки неисправности

О выходе устройства из строя могут свидетельствовать характерные симптомы: гул, дребезг или нагрев корпуса при нормированном напряжении на катушке; отсутствие срабатывания якоря при подаче питания; потемнение пластика, запах гари, следы перегрева на клеммах; залипание главных контактов (двигатель не отключается) или, наоборот, отсутствие замыкания при включении (двигатель не запускается); аномальное падение напряжения на контактах под нагрузкой; нерегулярная работа вспомогательного контакта в схемах сигнализации и блокировок.

Типичные причины поломок

  • Перенапряжение или просадка напряжения на катушке, вызывающие перегрев и дребезг.
  • Чрезмерная токовая нагрузка, несоответствие категории применения (например, неверный выбор для пуска двигателей).
  • Короткие замыкания в нагрузке без должной защиты — сваривание контактов.
  • Ослабленные клеммы, повышенный переходный контакт и локальный перегрев.
  • Пыле- и маслозагрязнение, вибрации, несоблюдение температурных режимов.
  • Чрезмерная коммутационная частота без соблюдения пауз охлаждения.

Диагностика

  • Проверка фактического напряжения на катушке мультиметром при срабатывании.
  • Оценка сопротивления катушки и изоляции; визуальный осмотр контактов и клемм.
  • Измерение падения напряжения на замкнутых контактах под нагрузкой.
  • Тестовое включение без нагрузки для исключения влияния внешних факторов.

Рекомендации по эксплуатации и уходу

  • Периодически подтягивать клеммы с рекомендованным моментом, осматривать на предмет нагрева и потемнения.
  • Поддерживать чистоту в шкафу, исключать попадание пыли и конденсата; соблюдать допустимые условия окружающей среды.
  • Использовать защитные аппараты и тепловые реле, корректно выбирать категорию применения.
  • Согласовывать напряжение катушки и управляющих цепей, при необходимости применять демпфирующие цепочки/супрессоры.
  • Не превышать рекомендуемую частоту срабатываний; обеспечивать достаточную вентиляцию.
  • При признаках износа или перегрева своевременно заменять контактный аппарат.

Монтаж и замена

Перед монтажом обесточьте все цепи. Сопоставьте напряжение катушки, схему вспомогательных контактов и габариты с существующей установкой. Подключайте проводники требуемого сечения, соблюдайте полярность в цепях управления и качество заземления шкафа. При замене устройством той же серии, например Omron J7KNA-12-10 230, упрощается подключение благодаря типовой распиновке и унифицированным аксессуарам.

Миниконтактор для двигателей серии J7KNA, ток двигателя 12 А, 1 NO 0 NC, напряжение катушки 230 В AC

Технические характеристики

Главные контакты (NO)3
Вспомогательные контакты (NO)1
Вспомогательные контакты (NC)-
Напряжение катушки230 В
Род токаAC
Номинальная мощность AC2, AC3 при 400 В [кВт]5.5 кВт
Номинальный ток AC3 при 400 В [А]12 А
Номинальный ток AC1 при 690 В [А]20 А
КлеммыВинтовые
Ширина45 мм
Высота57.5 мм
Глубина49 мм

Характеристики
