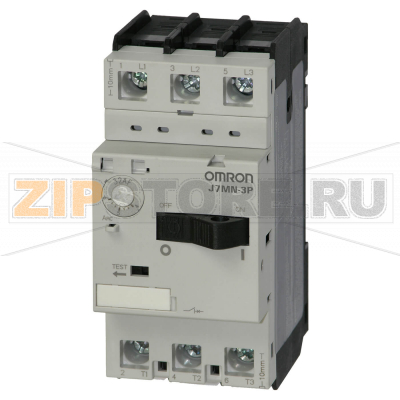

Коммутационное устройство низковольтное Omron J7MN-3P-32

Описание товара

Коммутационное устройство низковольтное Omron J7MN-3P-32 — это автомат защиты двигателя (серия J7MN, тип 3P), предназначенный для пуска и всесторонней защиты трехфазных асинхронных электродвигателей. Устройство совмещает в одном корпусе функции тепловой защиты от перегрузки и мгновенной защиты от короткого замыкания, а также обеспечивает ручное отключение и изоляцию цепи для безопасного обслуживания. Благодаря компактным габаритам и винтовым клеммам, аппарат удобен для монтажа в стандартных шкафах управления и распределительных щитах.

Назначение и возможности

Omron J7MN-3P-32 стабильно защищает электроприводы от перегрузки, заклинивания механизма, перекоса и потери фазы, а также от токов короткого замыкания. Регулируемый тепловой расцепитель позволяет подстроить устройство под номинальный ток конкретного двигателя, а магнитный расцепитель обеспечивает мгновенное отключение при аварийных токах. Удобная передняя рукоятка служит для включения/выключения и сброса после срабатывания. На лицевой панели, как правило, предусмотрена индикация состояния, что облегчает диагностику.

Область применения

Автомат защиты двигателя серии J7MN, тип 3P, ток 32 A, используется в насосных установках, вентиляции, компрессорах, конвейерах, станочном оборудовании и системах HVAC. Часто устанавливается совместно с контактором в составе реверсивных и нереверсивных пускателей, а также в схемах с частотными преобразователями на стороне выхода сети (в соответствии с рекомендациями производителя).

Монтаж и совместимость

Устройство крепится на DIN-рейку или монтажную панель, подключение осуществляется через винтовые клеммы. Для корректной работы важно выбрать сечение кабеля по току двигателя и следовать моментам затяжки клеммного соединения. Omron J7MN-3P-32 совместим с типовыми аксессуарами серии: дополнительными контактами сигнализации, независимыми расцепителями, приводами для выносного управления (при наличии соответствующих опций). Рекомендуется координация с вышестоящим аппаратом защиты по селективности и отключающей способности.

Типовые причины отказов

• Неправильная уставка теплового расцепителя относительно номинального тока двигателя.
• Недостаточная затяжка клемм, ведущая к нагреву и «подгоранию» контактных площадок.
• Частые пуски с тяжелым режимом или длительная перегрузка привода.
• Многократные срабатывания по короткому замыканию, вызывающие износ контактов.
• Пыль, влага, агрессивная среда, коррозия токоведущих частей.
• Повышенная температура окружающей среды без достаточной вентиляции шкафа.
• Механические вибрации и удары, нарушающие контактные соединения.

Как понять, что запчасть вышла из строя

• Ложные отключения при штатной нагрузке или невозможность включения после сброса.
• Сильный нагрев корпуса и клемм при нормальном токе двигателя.
• Следы оплавления, потемнение пластика, запах гари, трещины на корпусе.
• Подгорание или изменение цвета изоляции проводников в зоне клемм.
• Отсутствие реакции на перегрузку или, наоборот, срабатывание без причины.
• Нестабильное положение рукоятки, заклинивание механизма управления.

Рекомендации по уходу и эксплуатации

• Настраивайте тепловую уставку в соответствии с паспортным током двигателя.
• Периодически подтягивайте клеммы и проверяйте отсутствие перегрева контактных зон.
• Очищайте устройство и шкаф от пыли, обеспечивайте вентиляцию и нормальный тепловой режим.
• Проверяйте селективность и соответствие отключающей способности фактическим токам КЗ.
• Избегайте частых перезапусков при авариях; выясняйте причину срабатывания перед повторным включением.
• Проводите визуальный осмотр и профилактику при каждом регламентном обслуживании привода.
• Используйте совместимые аксессуары и соблюдайте рекомендации Omron по установке и эксплуатации.

Omron J7MN-3P-32 и автомат защиты двигателя серии J7MN на ток 32 A — практичное решение для надежного пуска и защиты трехфазных электродвигателей в промышленной и коммерческой автоматизации, с акцентом на стабильность, удобство обслуживания и безопасность персонала.
