Коммутационное устройство низковольтное Omron J7TKN-A-1E2

Описание товара

Низковольтное коммутационное устройство Omron J7TKN-A-1E2 в связке с тепловым реле защиты от перегрузки серии J7TKN образует компактный и удобный узел пуска и защиты маломощных электродвигателей и других асинхронных нагрузок. Такой комплект применяется в шкафах управления насосами, вентиляторами, транспортёрами, миксерами, станочным и HVAC-оборудованием. Реле перегрузки устанавливается совместно с миниконтакторами и отключает привод при превышении уставки по току, предотвращая перегрев обмоток и механических частей.

Тепловое реле J7TKN использует биметаллический принцип: при длительном повышенном токе биметалл нагревается, деформируется и размыкает цепь управления. Это имитирует тепловую нагрузку двигателя и обеспечивает селективную защиту от токов, опасных для изоляции и ресурса машины. Ручной сброс позволяет после устранения причины аварии вернуть установку в работу контролируемо, исключая самопроизвольный пуск.

Компоновка J7TKN-A-1E2 и реле J7TKN удобна при модернизации: монтаж на миниконтактор, стандартная схема включения размыкающего вспомогательного контакта в цепь катушки, наглядная индикация срабатывания и доступ к органу установки уставки. Такая архитектура снижает время простоя и упрощает диагностику.

Как понять, что компонент вышел из строя:

• Тепловое реле срабатывает без реальной нагрузки или, наоборот, не отключает при очевидной перегрузке.
• Нет возможности выполнить ручной сброс, кнопка «закусывается» или не фиксируется.
• Аномальный нагрев корпуса, запах перегрева, потемнение пластика, следы оплавления клемм.
• Изменение состояния вспомогательных контактов не соответствует положению реле (индикация «сработано», а цепь не разомкнута/не замкнута).
• Для коммутационного устройства — дрожание/гул при удержании, залипание силовых контактов, следы подгорания, сильный нагрев клемм.

Типичные причины неисправностей:

• Неправильный подбор уставки под номинальный ток двигателя или ошибка в классе защиты.
• Частые пуски/тяжёлые пусковые режимы без корректной настройки тепловой защиты.
• Потеря фазы или перекос напряжений, приводящие к повышенному току и перегреву.
• Повышенная температура окружающей среды, плохая вентиляция, запылённость шкафа.
• Ослабленные клеммы, повышенное переходное сопротивление, вибрации, механические удары.
• Попадание влаги, агрессивных аэрозолей, окисление контактных поверхностей.

Рекомендации по эксплуатации и уходу:

• Подбирать и выставлять уставку по табличному току двигателя; после пуска проверить отсутствие ложных срабатываний.
• Периодически подтягивать клеммы согласно моментам производителя, очищать от пыли и проверять отсутствие нагрева клемм под нагрузкой.
• Раз в регламентный период проводить проверку срабатывания: тестовой перегрузкой или штатной кнопкой проверки (если предусмотрена), контролируя отключение цепи управления.
• Следить за температурным режимом в шкафу: обеспечивать вентиляцию, избегать близкого расположения к источникам тепла.
• Проконтролировать правильность включения размыкающего контакта теплового реле в цепь катушки, чтобы при срабатывании обеспечивалось гарантированное отключение.
• При признаках подгорания/залипания контактов, деформации корпуса или отказах сброса — заменить устройство, не пытаясь восстановить его механически.

При пуско-защитной сборке на базе Omron J7TKN-A-1E2 и теплового реле J7TKN соблюдайте указания по монтажной ориентации, используйте совместимые миниконтакторы и аксессуары, обеспечьте корректную селективность с верхним уровнем защиты. Это повысит надёжность и продлит ресурс двигателя и коммутационных аппаратов.

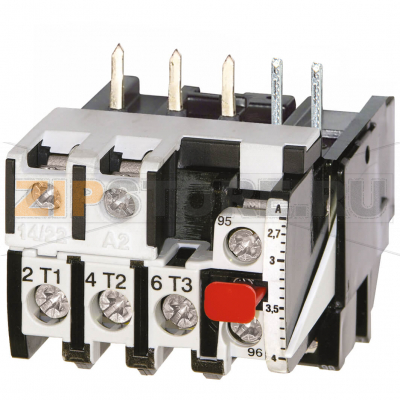

Тепловое реле защиты от перегрузки серии J7TKN, для миниконтакторов, ручной сброс, ток 1.2 A
