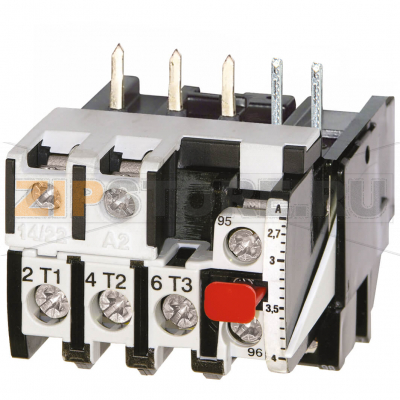

Коммутационное устройство низковольтное Omron J7TKN-A-1E8

Описание товара

Omron J7TKN-A-1E8 — низковольтное коммутационное устройство для защиты электродвигателей и исполнительных механизмов от длительных перегрузок по току. Узел построен на биметаллическом принципе с возможностью ручного сброса и используется в связке с миниконтакторами, что упрощает монтаж в шкафах управления и компактных панелях. Конструкция рассчитана на длительную эксплуатацию в промышленной среде, обеспечивает стабильное срабатывание при превышении тока нагрузки и помогает предотвращать повреждения обмоток, снижения ресурса подшипников и простои оборудования.

Применяется для защиты одно- и трехфазных асинхронных двигателей в насосах, вентиляторах, компрессорах, конвейерах, смешивающем и фасовочном оборудовании. Регулируемый диапазон уставки позволяет точно подстроить тепловое реле под номинальный ток двигателя, учитывая пусковые режимы и условия эксплуатации. Ручной сброс дает возможность контролируемого восстановления работы после устранения причины перегрузки, а визуальная индикация (флаг/кнопка) облегчает диагностику на месте.

Причины поломок и некорректной работы

• Неправильная уставка тока: установка ниже номинала вызывает ложные срабатывания, выше — недостаточную защиту и перегрев двигателя.
• Частые пуски/остановы без корректного учета режима: тепловая инерция приводит к накоплению тепла и преждевременным отключениям.
• Плохие контакты и ослабленные клеммы: локальный нагрев, подгорание клемм, рост переходного сопротивления.
• Несоответствие сечения проводников и длины линий электрическим расчетам: дополнительный нагрев и ложные срабатывания.
• Повышенная запыленность, конденсат, агрессивные пары: коррозия пружинных элементов, заедание механики, ухудшение изоляции.
• Сильные вибрации и удары: деформация подвижных узлов, непредсказуемое срабатывание.
• Длительная перегрузка или перекос фаз выше допустимого: деградация биметалла и потеря точности уставки.

Как понять, что запчасть вышла из строя

• Реле не удерживает рабочее состояние: самопроизвольные отключения при нормальной нагрузке и температуре.
• Нет отключения при очевидной перегрузке: двигатель заметно греется, автомат upstream не срабатывает, а реле остается включенным.
• Невозможность ручного сброса: кнопка заедает, механизм не фиксируется, требуется чрезмерное усилие.
• Следы перегрева: потемнение или деформация корпуса, запах гари, подгоревшие клеммы.
• Нестабильная индикация состояния: флаг срабатывания не соответствует фактическому положению контактов.
• Повышенное переходное сопротивление на клеммах: заметный нагрев при номинальном токе, потери напряжения.

Рекомендации по выбору и эксплуатации

• Подбирайте уставку по табличному номинальному току двигателя с учетом температурной среды и пускового режима.
• Проводите первичную проверку: тест-кнопка (если предусмотрена), пробное отключение при искусственно повышенной нагрузке.
• Контролируйте момент затяжки винтовых клемм и состояние шин/жил, используйте наконечники соответствующего стандарта.
• Обеспечьте нормируемую вентиляцию в шкафу, исключайте перегрев от соседних силовых аппаратов.
• Защищайте устройство от пыли и влаги; при необходимости используйте герметичные корпуса или фильтры.
• Периодически (не реже 1 раза в полгода) осматривайте контакты, проверяйте отсутствие следов подгорания и ослабления крепежа.
• Фиксируйте количество срабатываний и причины перегрузок: повторяющиеся отключения сигнализируют о неисправности механизма или неправильной уставке.
• Соблюдайте компоновку с рекомендуемыми миниконтакторами, чтобы сохранить корректную тепловую связь и механическую совместимость.

Omron J7TKN-A-1E8 поможет выстроить надежную и предсказуемую защиту электродвигателей в составе компактных пускателей. При корректной настройке и регулярном обслуживании устройство обеспечивает стабильное отключение при перегрузке, снижает стоимость владения и предотвращает внеплановые простои. При появлении признаков нестабильной работы рекомендуется выполнить диагностику цепей питания, проверку затяжки клемм и корректность уставки, а при необходимости — заменить реле на новое, сохранив требуемый диапазон защиты для конкретного двигателя.

Тепловое реле защиты от перегрузки серии J7TKN, для миниконтакторов, ручной сброс, ток 1.8 A
