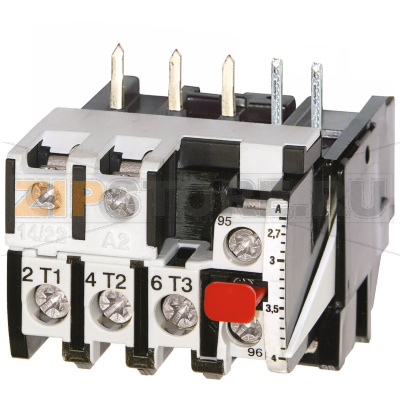

Коммутационное устройство низковольтное Omron J7TKN-A-4

Описание товара

Коммутационное устройство низковольтное Omron J7TKN-A-4 вместе с тепловым реле защиты от перегрузки серии J7TKN предназначены для защиты и управления электрическими приводами малой и средней мощности. Решение ориентировано на работу с миниконтакторами, компактно монтируется в шкафах управления и обеспечивает своевременное отключение при затяжных перегрузках, клине механизма либо некорректных режимах пуска. Ручной сброс упрощает восстановление работоспособности после устранения причин срабатывания.

Назначение и применение

Комплект на базе Omron J7TKN-A-4 и теплового реле J7TKN применяется в системах вентиляции, насосных установках, конвейерном оборудовании, станочной и фасовочной автоматике. Он защищает электродвигатели от длительных перегрузок и перегрева, а также повышает ресурс коммутационной аппаратуры, исключая работу в опасных режимах. Конструкция рассчитана на совместную установку с миниконтакторами, что снижает занимаемое место и упрощает разводку.

Принцип действия

Тепловое реле J7TKN реагирует на превышение тока длительного характера. В основе лежит биметаллический узел, который при нагреве деформируется и вызывает размыкание цепи управления контактора либо вспомогательного цепепровода. После остывания пользователю доступен ручной сброс. Уставка задается поворотным регулятором по номинальному току двигателя согласно шильдику. Защита от коротких замыканий реализуется вышестоящими автоматами или предохранителями — тепловое реле их не заменяет.

Как понять, что узел вышел из строя

• Ложные срабатывания при штатной нагрузке, отсутствие устойчивого удержания после сброса.
• Отсутствие отключения при явно повышенной нагрузке, перегрев подключенной линии.
• Невозможность выполнить ручной сброс, «пустой» ход кнопки, заклинивание механизма.
• Следы оплавления, потемнения корпуса, запах гари, асимметричный нагрев.
• Для коммутационного устройства: гудение, дрожание якоря, неустойчивое включение, залипание контактов.

Типичные причины поломок

• Неверно выставленная уставка по току или несоответствие примененному двигателю.
• Частые пуски и длительные перегрузки, приводящие к ускоренному износу биметалла.
• Плохие контакты на клеммах, ослабление винтов и локальный перегрев.
• Повышенная температура внутри шкафа, недостаточная вентиляция, запыленность.
• Вибрации, механические удары, попадание влаги или агрессивных аэрозолей.
• Низкое напряжение на катушке контактора (дрожание, неполное притяжение) или неверное подключение.

Рекомендации по эксплуатации и уходу

• Перед вводом в эксплуатацию выставьте уставку теплового реле по номинальному току двигателя и зафиксируйте положение регулятора.
• Периодически проверяйте затяжку клемм, очищайте устройство от пыли, обеспечивайте свободную циркуляцию воздуха в шкафу.
• Контролируйте фактические токи клещевым амперметром: несоответствие показаний уставке указывает на необходимость корректировки.
• Проводите тестовое отключение по перегрузке в регламентные сроки, фиксируйте результаты в журнале обслуживания.
• Исключайте попадание влаги и конденсата; при необходимости используйте обогрев и осушение шкафа.
• Для защиты от коротких замыканий обязательно устанавливайте согласованные автоматические выключатели или предохранители на питающей линии.
• При признаках перегрева или механического износа заменяйте реле и контактные модули: ремонт биметаллических узлов нецелесообразен.

Монтаж и настройка

Omron J7TKN-A-4 и тепловое реле J7TKN монтируются совместно с миниконтактором согласно схеме производителя. Соблюдайте правильную ориентацию, минимизируйте длину проводников управления и применяйте наконечники. После установки выполните пробный пуск, контролируя токи и поведение механизма при имитации перегрузки. Окончательная настройка уставки должна соответствовать данным таблички двигателя и условиям эксплуатации.

Технические характеристики

Характеристики

Важная информация
