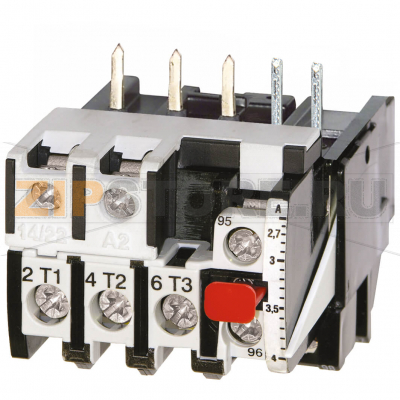

Коммутационное устройство низковольтное Omron J7TKN-A-9

Описание товара

Описание

Коммутационное устройство низковольтное Omron J7TKN-A-9 с тепловой защитой предназначено для защиты электродвигателей и других нагрузок от перегрузки по току. Узел построен на биметаллическом принципе и оснащен ручным сбросом, что упрощает восстановление работы после срабатывания защиты и позволяет оперативно анализировать причину отключения. Тепловое реле серии J7TKN корректно работает в составе миниконтакторов, формируя компактный пуско-защитный модуль для шкафов управления и распределительных щитов.

Назначение и применение

Omron J7TKN-A-9 используется в цепях управления электродвигателями вентиляторов, насосов, компрессоров, транспортеров и другой промышленной автоматики. Реле обеспечивает отключение при длительном превышении тока нагрузки над уставкой, предотвращая перегрев обмоток, межвитковые пробои и преждевременный износ оборудования. Конструкция ориентирована на стабильную работу в типовых производственных условиях и интеграцию в стандартные монтажные системы.

Особенности эксплуатации

Тепловое реле защиты от перегрузки серии J7TKN позволяет задать уставку тока под конкретный двигатель и режим пуска. Ручной сброс исключает самопроизвольный запуск и помогает соблюдать требования безопасности при обслуживании. Конструктивные габариты и соединительная арматура упрощают установку с миниконтакторами и экономят место в шкафу.

Как понять, что запчасть вышла из строя

• Частые ложные срабатывания без объективной перегрузки или, наоборот, отсутствие срабатывания при явно повышенной нагрузке.
• Невозможность выполнить ручной сброс после охлаждения реле.
• Следы перегрева: потемнение корпуса, запах плавления, обугливание или оплавление клемм.
• Неустойчивый контакт в цепи сигнализации: пропадание сигнала состояния, «дрожание» контактов.
• Визуальные дефекты механизма уставки и привода сброса (тугой ход, заедание, люфт).

Основные причины поломок

• Длительная работа двигателя с перегрузкой, неправильно выбранная или настроенная уставка.
• Плохой контакт в клеммах, локальный нагрев из-за ослабления зажимов и вибраций.
• Повышенная температура в шкафу, недостаточная вентиляция, воздействие пыли и влаги.
• Нарушение условий монтажа и ориентации, несоблюдение рекомендаций производителя.
• Асимметрия или пропадание фазы, частые тяжелые пуски без адаптации уставок.
• Короткие замыкания в силовой цепи (тепловое реле не предназначено для защиты от КЗ — требуется отдельный автомат/предохранитель).

Рекомендации по уходу и эксплуатации

• Периодически проверять и подтягивать клеммные соединения, исключать нагрев из-за переходных сопротивлений.
• Раз в регламентный период контролировать корректность уставки тока и соответствие фактической нагрузке.
• Поддерживать чистоту внутри шкафа, обеспечивать вентиляцию и температурный режим по паспорту.
• Проводить профилактические проверки с имитацией перегрузки или контролируемой нагрузкой, фиксировать результаты.
• Согласовать тепловую защиту J7TKN с аппаратами защиты от КЗ (автоматический выключатель/предохранитель) по току и времени.
• Соблюдать рекомендуемую ориентацию и правила монтажа, использовать соответствующее сечение проводников и наконечники.

Монтаж и интеграция

Тепловое реле Omron J7TKN-A-9 устанавливается совместно с миниконтакторами, образуя единый узел пуска и защиты. Подключение выполняется согласно схеме производителя, с учетом цепей силового тока и вспомогательных сигналов. Перед пуском рекомендуется проверка направления вращения двигателя и контроль рабочих токов под нагрузкой для точной настройки уставки.
