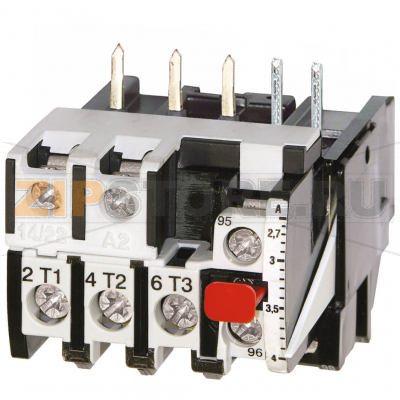

Коммутационное устройство низковольтное Omron J7TKN-A-E6

Описание товара

Коммутационное устройство низковольтное Omron J7TKN-A-E6 относится к тепловым реле для защиты электродвигателей от перегрузки и длительного превышения тока. Узел используется в составе пускателя с миниконтактором и обеспечивает отключение цепи управления при достижении опасного нагрева обмоток. Применяется в компактных приводах: насосы малой мощности, вентиляторы, дозирующие механизмы, транспортёры, приводы станочного и лабораторного оборудования.

Принцип работы основан на биметаллических элементах: при возрастании тока сверх настроенного значения биметалл нагревается и деформируется, вызывая расцепление. Такое решение обеспечивает инвертно-временную характеристику с большей скоростью срабатывания при более высоких перегрузках, что защищает двигатель от перегрева без ложных отключений при кратковременных пусковых токах. Ручной сброс позволяет контролируемо возвращать реле в исходное состояние после устранения причины отключения.

Omron J7TKN-A-E6 предназначено для прямой установки на совместимые миниконтакторы, что упрощает сборку и сокращает занимаемое место в шкафу. Регулировка уставки осуществляется с помощью шкалы на передней панели, а индикация срабатывания облегчает диагностику в эксплуатации. Конструктивно предусмотрен разрыв цепи управления контактора при срабатывании реле, а также возможность организации сигнализации состояния.

Типичные причины поломок

• Неверная установка уставки, несоответствие рабочему току электродвигателя.
• Длительная работа при перегрузке, частые пуски без достаточных пауз для охлаждения.
• Повышенная температура в шкафу, недостаточная вентиляция, тепловое влияние соседних аппаратов.
• Плохие контакты на клеммах, ослабление винтов, нагрев из‑за переходного сопротивления.
• Попадание пыли, конденсата, агрессивных паров, вызывающих коррозию и подклинивание механики.
• Вибрации и механические удары, деформирующие узлы реле.
• Воздействие токов короткого замыкания (реле рассчитано на защиту от перегрузки, а не КЗ).

Как понять, что запчасть вышла из строя

• Самопроизвольные отключения при нормальной нагрузке после корректной настройки.
• Отсутствие срабатывания при очевидной перегрузке или перекосе фаз.
• Невозможность выполнить ручной сброс, заедание кнопки или рычага.
• Следы перегрева на корпусе, потемнение пластика, запах гари.
• Нестабильная работа сигнализации: контакты не меняют состояние при срабатывании.
• Повышенная температура корпуса реле при отсутствии нагрузки (признак плохих соединений).

Рекомендации по эксплуатации и уходу

• Подбирать уставку в соответствии с номинальным током двигателя; при необходимости уточнять по паспортным данным привода.
• Проверять и подтягивать клеммные соединения по регламенту, особенно после первых часов работы.
• Обеспечить вентиляцию и температурный режим шкафа; не располагать вплотную к сильным источникам тепла.
• Проводить периодическую продувку и очистку от пыли, исключать конденсат и попадание влаги.
• Периодически тестировать срабатывание с помощью штатных средств и контролировать ток нагрузки клещами.
• Использовать отдельную аппаратуру для защиты от короткого замыкания (автоматический выключатель, предохранители) в координации с реле.
• Избегать излишних вибраций; правильно фиксировать аппаратуру на DIN‑рейке или панели.
• При признаках повреждения или нестабильности заменить реле; ремонт неподходящ в условиях эксплуатации.

Omron J7TKN-A-E6 оптимален для компактных шкафов управления, где важны надёжность, повторяемость срабатывания и простота обслуживания. Правильная настройка, корректное подключение и регулярная профилактика обеспечивают длительную безотказную работу узла и защиту электродвигателя в штатных режимах и при аварийных ситуациях.

Тепловое реле защиты от перегрузки серии J7TKN, для миниконтакторов, ручной сброс, ток 0.6 A
