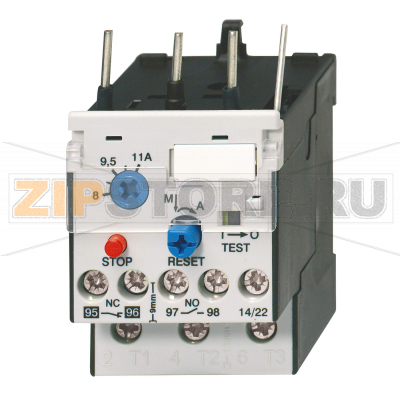

Коммутационное устройство низковольтное Omron J7TKN-B-18

Описание товара

Коммутационное устройство низковольтное Omron J7TKN-B-18 — это тепловое реле серии J7TKN для защиты асинхронных электродвигателей от перегрузки и перекоса фаз. Узел устанавливается в связке с подходящим контактором и размыкает цепь управления при превышении тока, предотвращая перегрев обмоток и продлевая ресурс оборудования. Предусмотрены ручной и автоматический режимы сброса, что упрощает интеграцию как в простые пусковые схемы, так и в составные системы управления.

Тепловое реле защиты от перегрузки серии J7TKN применяется в приводах насосов, вентиляторов, компрессоров, конвейеров и другого технологического оборудования. Компактный корпус и стандартный монтаж позволяют без доработок устанавливать реле в шкафах управления, а настройка уставки по току под конкретный двигатель обеспечивает корректную селективность с вышестоящими аппаратами защиты.

Принцип работы основан на использовании тепловых (биметаллических) элементов: при росте тока через реле они нагреваются и с определенной выдержкой времени вызывают отключение. Такая зависимость «обратного времени» обеспечивает защиту от длительных перегрузок и от блокировки ротора, при этом кратковременные пусковые токи учитываются без ложных срабатываний при корректно выставленной уставке. После устранения причины перегрузки доступен ручной либо автоматический возврат в рабочее состояние.

Причины возможных неисправностей

• Неверно выбранная или выставленная уставка по току относительно номинала двигателя.
• Частые пуски и работа на границе нагрузки, вызывающие термическую усталость биметалла.
• Слабые или окисленные клеммные соединения, перегрев из-за повышенного переходного сопротивления.
• Пыль, загрязнения и недостаточная вентиляция в шкафу, приводящие к локальному перегреву.
• Перекос или обрыв фазы в питающей сети, длительные токи выше допустимых.
• Вибрации и удары, влияющие на механическую часть механизма сброса.
• Попадание влаги и конденсата, коррозия металлических деталей.
• Неверная координация с контактором и автоматическими выключателями в цепи.

Как понять, что запчасть вышла из строя

• Ложные срабатывания при нормальной нагрузке либо отсутствие отключения при явной перегрузке.
• Невозможность сброса (рычаг не фиксируется, автоматический режим не восстанавливает работу).
• Следы потемнения, деформации корпуса, запах перегрева, местный нагрев в области клемм.
• Нестабильное поведение: то срабатывает без причины, то не отключает при одинаковых условиях.
• Повреждения клемм, раскручивание винтов, следы подгорания на контактных площадках.

Рекомендации по эксплуатации и уходу

• Подбирать Omron J7TKN-B-18 по номинальному току двигателя; выставлять уставку по паспортным данным.
• Обеспечить качественный монтаж: зачистка проводников, соблюдение моментов затяжки, контроль петлеобразования.
• Проверять режим сброса (ручной/автоматический) в соответствии с логикой вашей схемы управления.
• Раз в 3–6 месяцев проводить визуальный осмотр, подтяжку клемм, очистку от пыли, оценку нагрева при номинальной работе.
• Поддерживать нормальный тепловой режим в шкафу: вентиляция, отсутствие источников избыточного тепла рядом.
• Фиксировать случаи срабатывания, анализировать причины (перегрузка, перекос фаз, механическая заклинилость механизма).
• При следах перегрева или повреждениях заменить реле; эксплуатация дефектного устройства недопустима.
• Согласовать уставки с защитой вверх по схеме, чтобы избежать неселективных отключений.

Тепловое реле J7TKN хорошо подходит для построения типовых пускателей двигателей и обеспечивает необходимую защиту без усложнения схемы. При корректной настройке и регулярном обслуживании устройство стабильно работает в составе приводов 4–15 кВт, снижая риск простоев и продлевая срок службы двигателя и контактора.
