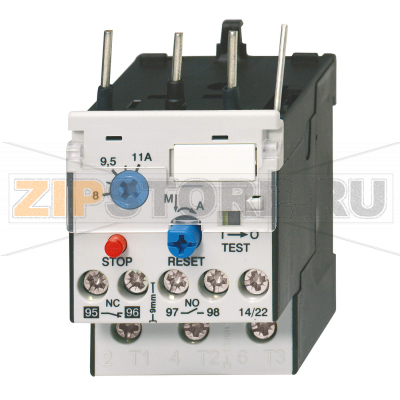

Коммутационное устройство низковольтное Omron J7TKN-B-1E8

Описание товара

Коммутационное устройство низковольтное Omron J7TKN-B-1E8 — это тепловое реле серии J7TKN, предназначенное для защиты асинхронных электродвигателей от длительных перегрузок и перекоса фаз при прямом пуске. Реле устанавливается совместно с контакторами соответствующей серии и обеспечивает отключение двигателя при превышении установленного тока, предотвращая перегрев обмоток и продлевая ресурс оборудования. Наличие ручного и автоматического сброса упрощает эксплуатацию в разных режимах работы.

Решение ориентировано на универсальное применение в цепях управления и силовых цепях приводов насосов, вентиляторов, транспортёров, компрессоров и станочного оборудования. Диапазон тока данной модификации рассчитан на малые двигатели, при этом сама серия J7TKN совместима с контактными аппаратами, используемыми для приводов мощностью 4–15 кВт. Конструкция реле допускает прямое присоединение к контактору, что упрощает сборку пускателя и снижает количество межсоединений.

Принцип работы основан на биметаллических элементах: при превышении заданного значения тока происходит тепловое срабатывание механизма и размыкание вспомогательного контакта в цепи управления, что приводит к отключению контактора. Чувствительность к потере одной из фаз и температурная компенсация (в пределах, предусмотренных серией) помогают корректно реагировать на аварийные режимы в реальных условиях эксплуатации. Переключатель режимов сброса (ручной/автоматический), индикатор срабатывания и тестовая кнопка позволяют проводить регулярные проверки без разборки узла.

Причины поломок

• Неправильная уставка тока относительно паспортного значения двигателя, длительная работа на перегрузке.
• Ослабленные клеммные соединения и локальный нагрев, приводящий к деформации биметалла и подгоранию контактных площадок.
• Запыление, попадание влаги, коррозия и загрязнение механизма, тормозящие перемещение подвижных частей.
• Частые пуски/остановы и многократные срабатывания, вызывающие усталость материалов.
• Сильная вибрация шкафа, механические удары, перекос фаз или асимметрия напряжений.
• Применение в цепях с искажённой формой тока (после ЧП или на выходе преобразователей) без соответствующей настройки и учета гармоник.

Как понять, что реле вышло из строя

• Не удаётся выполнить сброс (в ручном или автоматическом режиме) после охлаждения при штатном токе нагрузки.
• Ложные срабатывания при нормальном токе или, наоборот, отсутствие отключения при явной перегрузке и нажатии тестовой кнопки.
• Состояние вспомогательных контактов не меняется при срабатывании: НЗ контакт не размыкается, НО не замыкается в контрольной цепи.
• Следы перегрева на корпусе, потемнение пластика, запах гари, трещины, оплавление клемм.
• Реле заметно греется при номинальном токе и правильно выставленной уставке.

Рекомендации по установке и уходу

• Выставляйте уставку по току точно по паспортной величине двигателя; после пуска проверьте фактический ток клещами и при необходимости подкорректируйте.
• Обеспечьте надежную затяжку клемм с требуемым моментом, исключите перегрев на переходных сопротивлениях.
• Регулярно очищайте устройство от пыли, контролируйте отсутствие конденсата и обеспечьте достаточную вентиляцию шкафа.
• Проводите периодический тест срабатывания (кнопка «Test») и проверку смены состояния вспомогательных контактов в цепи управления.
• Соблюдайте координацию с вышестоящими аппаратами защиты, не допускайте частых повторных пусков без технологической необходимости.
• При работе с преобразователями частоты учитывайте тепловой режим и рекомендации производителя по защите двигателя.

Omron J7TKN-B-1E8 и другие реле серии J7TKN практичны в обслуживании и обеспечивают предсказуемую работу электропривода при корректной настройке и эксплуатации. Правильная интеграция с контактором и регулярный контроль состояния повышают надежность линии и уменьшают простои.

Тепловое реле защиты от перегрузки серии J7TKN, для контакторов двигателей мощностью 4–15 кВт, ручной и автоматический сброс, ток 1.8 А
