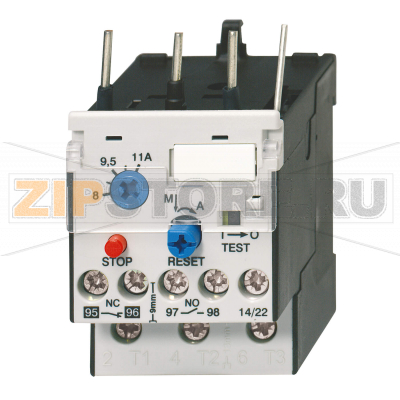

Коммутационное устройство низковольтное Omron J7TKN-B-24

Описание товара

Коммутационное устройство низковольтное Omron J7TKN-B-24 с тепловым реле серии J7TKN предназначено для защиты асинхронных двигателей от перегрузки и последствий перекоса или обрыва фаз. Узел выделяется стабильной работой, удобством обслуживания и возможностью выбора режима сброса — ручного или автоматического. Решение применяется в насосных установках, вентиляции, транспортерных линиях, станочном оборудовании и других приводных системах, где важна своевременная защита двигателя и минимизация простоев.

Назначение и особенности

Тепловое реле Omron J7TKN работает по принципу биметаллической защиты: при длительном превышении рабочего тока нагрев вызывает срабатывание механизма, который размыкает цепь управления контактора и останавливает двигатель. В составе узла обычно предусмотрены вспомогательные контакты для сигнализации состояния, кнопка тестирования срабатывания и переключатель режима сброса. Решение удобно интегрируется в стандартные шкафы управления и совместимо с контактами соответствующей серии Omron, что упрощает подбор и монтаж.

Применение

Omron J7TKN-B-24 подходит для пуска и защиты электродвигателей в прямом включении или схемах с понижением пускового тока. В системах автоматизации реле позволяет обеспечить корректную остановку привода при перегрузке и передать сигнал на контроллер/реле сигнализации, снижая риск термического повреждения обмоток и механических узлов.

Как понять, что запчасть вышла из строя

• Реле срабатывает без причины при нормальной нагрузке или, напротив, не отключает двигатель при явной перегрузке.
• Отсутствует фиксированное положение переключателя сброса, «зависание» механизма после трип-события.
• Нестабильная работа вспомогательных контактов: на панели индикация не соответствует реальному состоянию.
• Не удается провести тестовое срабатывание, кнопка теста не действует или возвращается с заеданием.
• Наличие следов перегрева, потемнения пластика, запаха гари, трещин корпуса.

Причины поломок

• Продолжительные перегрузки двигателя или частые пуски без корректно выставленного тока срабатывания.
• Неправильная настройка уставки: завышенное или заниженное значение относительно номинального тока двигателя.
• Перекос или обрыв фаз, вызванный проблемами в питающей сети или контактных соединениях.
• Перегрев в шкафу управления из‑за недостаточной вентиляции и повышенной температуры окружающей среды.
• Механический износ движущихся частей при длительной эксплуатации, попадание пыли и влаги.
• Некачественный монтаж, ослабленные клеммы, использование неподходящих наконечников.

Рекомендации по эксплуатации и уходу

• Выставляйте уставку в соответствии с паспортным током двигателя с учетом условий пуска и режима работы.
• Периодически проверяйте клеммные соединения, подтягивайте контакты на обесточенном оборудовании.
• Очищайте устройство от пыли сухой мягкой щеткой, обеспечивайте достаточную вентиляцию в шкафу.
• Проводите регулярные тесты срабатывания и проверку вспомогательных контактов в составе схемы управления.
• Избегайте эксплуатации при превышении рекомендованных температур и влажности, защищайте от конденсата.
• При частых ложных срабатываниях или признаках перегрева выполните диагностику сети и механической нагрузки.

Монтаж и совместимость

Omron J7TKN-B-24 и тепловое реле серии J7TKN устанавливаются на контакторы соответствующей линейки или на монтажную плату/рейку в зависимости от комплектации. Рекомендуется соблюдать расположение, указанное производителем, чтобы исключить влияние внешних источников тепла и вибраций. Для корректной работы необходимо использовать проводники и наконечники, соответствующие сечению, и придерживаться момента затяжки клемм. При интеграции в систему автоматизации используйте вспомогательные контакты для выдачи сигнала аварии или блокировки пуска до ручного/автоматического сброса — это ускоряет диагностику и повышает безопасность эксплуатации.
