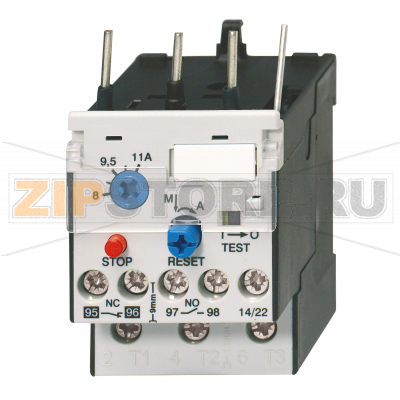

Коммутационное устройство низковольтное Omron J7TKN-B-E9

Описание товара

Коммутационное устройство низковольтное Omron J7TKN-B-E9 в сочетании с тепловым реле защиты от перегрузки серии J7TKN применяется для защиты электродвигателей и силовых цепей от токовых перегрузок и последствия потери фазы. Решение предназначено для установки с промышленными контакторами и обеспечивает штатное отключение цепи при превышении уставки, а также ручной или автоматический сброс после срабатывания. Конструкция и алгоритм работы ориентированы на надежную эксплуатацию в щитах управления насосами, вентиляторами, компрессорами и транспортёрами.

Назначение и применение

Тепловое реле J7TKN выполняет функции защиты асинхронных двигателей от длительных перегрузок и асимметрии фаз, предупреждая перегрев обмоток и механические повреждения. Установка непосредственно на контактор или через переходные элементы упрощает компоновку шкафов и сокращает время монтажа. Настройка уставки по току выполняется на лицевой панели, что облегчает адаптацию под конкретный двигатель и режим пуска.

Особенности эксплуатации

• Биметаллический механизм срабатывания обеспечивает селективную тепловую защиту при длительных перегрузках.
• Доступны ручной и автоматический режимы возврата после срабатывания; переключение режима предусмотрено на корпусе реле.
• Наглядная индикация состояния и наличие клавиши тестирования/сброса упрощают обслуживание.
• Стыковка с типовыми контактами и клеммными решениями для быстрого подключения питания и нагрузки.

Монтаж и настройка

Перед установкой рекомендуется проверить соответствие уставки реле номинальному току двигателя и условиям пуска. Механическую фиксацию выполняют на контактор или монтажную панель с соблюдением ориентировки и требований по вентиляции. Подключение выполняют согласно электрической схеме шкафа, с контролем моментa затяжки клемм. После включения питания проводится тест срабатывания и корректировка уставки по фактическому току.

Распространённые причины поломок

• Неверный подбор диапазона уставки относительно номинального тока двигателя или режима пуска.
• Частые пуски с длительными перегрузками, работа при потере фазы или сильная асимметрия сети.
• Перегрев внутри шкафа, недостаточная вентиляция, влияние пыли и влаги.
• Неправильный монтаж: завышенный или заниженный момент затяжки клемм, вибрации, перекос посадки.
• Окисление и подгорание контактных поверхностей из‑за циклических перегрузок.

Как понять, что запчасть вышла из строя

• Реле не удерживает рабочее состояние: самопроизвольные отключения при нормальной нагрузке.
• Отсутствует возможность сброса (ручного или автоматического) после срабатывания.
• Ложные срабатывания при штатном пуске, нестабильность уставки.
• Видимые следы перегрева, изменение цвета пластика, запах гари.
• Заклинивание механизма индикации/сброса, а также подгоревшие или расшатанные клеммы.
• При тесте реле не размыкает/не замыкает цепь управления согласно схеме.

Рекомендации по уходу и обслуживанию

• Периодически сверяйте уставку с паспортным током двигателя, особенно после работ в шкафу.
• Минимум раз в полгода проводите тест срабатывания по процедуре производителя.
• Контролируйте момент затяжки клемм и состояние проводников, удаляйте пыль и загрязнения.
• Соблюдайте тепловой режим: обеспечьте вентиляцию и недопустимость работы при превышении температур.
• Проверяйте состояние изоляции и отсутствие следов локального перегрева на корпусе и клеммах.
• Фиксируйте причины отключений (перегрузка, дисбаланс) и при необходимости корректируйте режим работы механизма или уставку.

Совместимость и замена

Omron J7TKN-B-E9 и тепловые реле серии J7TKN сочетаются с соответствующими контакторами для двигателей в диапазоне до 4–15 кВт в зависимости от конкретной модификации и выбранной уставки. При замене учитывайте требуемый ток, способ сброса и посадочные размеры. Для сохранения ресурса рекомендуется использовать оригинальные комплектующие и соблюдать требования к монтажу и условиям эксплуатации.

Тепловое реле защиты от перегрузки серии J7TKN, для контакторов двигателей мощностью 4-15 кВт, ручной и автоматический сброс, ток 0.9 A

Технические характеристики

Характеристики
