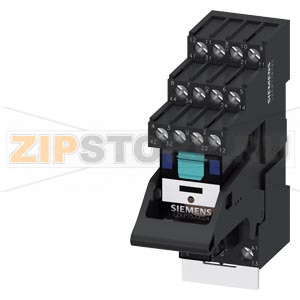

КОМПЛЕКТНОЕ ВТЫЧНОЕ РЕЛЕ DC 24V, 4 П КОНТАКТА, СВЕТОДИОД КРАСНЫЙ, ЦОКОЛЬ С ЛОГИЧЕСКИМ РАЗДЕЛЕНИЕМ ВИНТОВЫЕ КЛЕММЫ, 3.5 MM PINNING Siemens LZS:PT5B5L24

Описание товара

КОМПЛЕКТНОЕ ВТЫЧНОЕ РЕЛЕ DC 24V, 4 П КОНТАКТА, СВЕТОДИОД КРАСНЫЙ, ЦОКОЛЬ С ЛОГИЧЕСКИМ РАЗДЕЛЕНИЕМ ВИНТОВЫЕ КЛЕММЫ, 3.5 mm pinning Siemens LZS:PT5B5L24 предназначено для надежного коммутационного управления в системах автоматизации, шкафах управления и распределительных панелях. Комплект исполнен в формате «реле + цоколь», что упрощает монтаж и замену, а также снижает время простоя оборудования. Встроенный светодиод индицирует состояние катушки, обеспечивая визуальный контроль в реальном времени и ускоряя диагностику.

Цоколь с логическим разделением облегчает разводку питания и сигналов, помогая соблюдать принцип физического и функционального разделения цепей управления и силовых линий. Винтовые клеммы обеспечивают стабильный контакт и минимизируют риск ослабления соединений при вибрациях и термоциклировании. Стандартная посадка контактов 3,5 мм обеспечивает совместимость с типовыми решениями в шкафах и позволяет удобно интегрировать LZS:PT5B5L24 в существующие проекты без переработки планов подключения.

Области применения включают машиностроение, конвейерные линии, HVAC, насосные станции, системную сигнализацию и межблочные блокировки. В таких задачах Siemens LZS:PT5B5L24 используется для гальванической развязки, масштабирования сигналов, переключения исполнительных механизмов и формирования логики блокировок. Надежный корпус и продуманная конструкция рассчитаны на длительную эксплуатацию при частых срабатываниях.

Основные причины поломок:

• Перенапряжение на катушке или импульсные помехи, особенно при отсутствии соответствующей защиты и стабилизации питания.
• Частое или сверхнормативное коммутирование индуктивных и емкостных нагрузок без демпфирующих цепей, что ускоряет износ и подгорание контактных поверхностей.
• Повышенная температура в шкафу, недостаточная вентиляция, воздействие агрессивной атмосферы или конденсата.
• Механические факторы: вибрация, удары, ослабление винтовых клемм, некачественная опрессовка жил.
• Ошибки монтажа: неправильная полярность на катушке постоянного тока, смешение силовых и сигнальных проводов, нарушение минимальных расстояний и маршрутизации.

Как понять, что запчасть вышла из строя:

• Светодиод не загорается при подаче питания на катушку, отсутствует характерный щелчок срабатывания.
• Контакты не переключаются: нет изменения состояния цепи при наличии управляющего сигнала.
• Нестабильная работа: дребезг, самопроизвольные отключения, эпизодические отказы под нагрузкой.
• Повышенный нагрев корпуса, запах подгорания, следы потемнения на изоляторах.
• Аномальные измерения: обрыв или короткое замыкание катушки по омметру, чрезмерное переходное сопротивление контактов.

Рекомендации по уходу и эксплуатации:

• Обеспечьте стабильное питание 24 V DC с учетом допустимых допусков и полярности. Используйте защиту от перенапряжений и импульсных помех.
• Для индуктивных нагрузок применяйте демпфирующие цепи (диоды, RC-снабберы) в соответствии с типом цепи и требованиями производителя оборудования.
• Периодически проверяйте момент затяжки клемм, состояние изоляции проводов, отсутствие нагрева в зоне контактов.
• Соблюдайте логическое разделение проводки в цоколе и в шкафу: разносите силовые и сигнальные линии, избегайте параллельной прокладки с высокочастотными источниками помех.
• Поддерживайте чистоту внутри шкафа: удаляйте пыль, контролируйте влажность, обеспечьте адекватную вентиляцию и температурный режим.
• Не превышайте коммутируемую нагрузку, избегайте частоты срабатываний выше расчетной. При интенсивных циклах закладывайте профилактическую замену.
• При диагностике сначала измерьте напряжение на катушке и состояние клемм. Затем проверьте целостность катушки и сопротивление контактов мультиметром.
• Все работы по монтажу и замене выполняйте при снятом напряжении, соблюдая требования промышленной безопасности.

КОМПЛЕКТНОЕ ВТЫЧНОЕ РЕЛЕ Siemens LZS:PT5B5L24 ориентировано на повседневную эксплуатацию в промышленной среде. Благодаря визуальной индикации, удобному цоколю с логическим разделением и надежным винтовым клеммам сокращается время обслуживания, повышается отказоустойчивость и упрощается модернизация шкафов. При соблюдении рекомендаций по питанию, защите от перенапряжений и регламентному обслуживанию реле демонстрирует стабильную работу на протяжении всего жизненного цикла.
