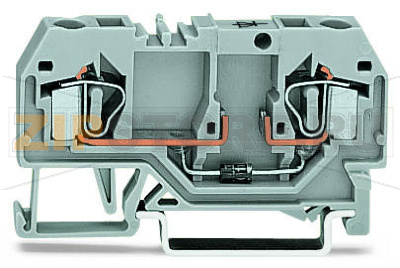

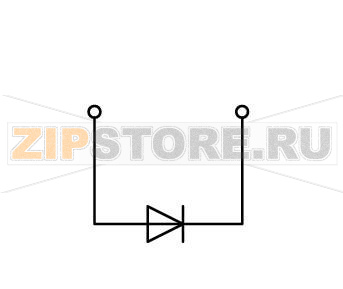

Компонентная клемма; 2-проводн.; с диодом 1N5408; анод слева; для DIN-рейки 35 x 15 и 35 x 7,5; 4 mm; CAGE CLAMP®; 4,00 mm; серые Wago 281-915/281-400

Name: Компонентная клемма; 2-проводн.; с диодом 1N5408; анод слева; для DIN-рейки 35 x 15 и 35 x 7,5; 4 mm; CAGE CLAMP®; 4,00 mm; серые Wago 281-915/281-400
Brand: Wago
SKU: 281-915/281-400

Каталожный номер 281-915/281-400

Компонентная клемма; 2-проводн.; с диодом 1N5408; анод слева; для DIN-рейки 35 x 15 и 35 x 7,5; 4 mm; CAGE CLAMP®; 4,00 mm; серые Wago 281-915/281-400 Примечание:Terminating Aluminum ConductorsWAGO spring clamp terminal blocks are suitable for solid aluminum conductors up to 4 mm?/12 AWG if WAGO “Alu-Plus” Contact Paste is used for termination.“Alu-Plus” Contact Paste Advantages:Automatically destroys the oxide film during clamping.Prevents fresh oxidation at the clamping point.Prevents electrolytic corrosion between aluminum and copper conductors (in the same terminal block).Provides long-term protection against corrosion....

Компонентная клемма; 2-проводн.; с диодом 1N5408; анод слева; для DIN-рейки 35 x 15 и 35 x 7,5; 4 mm; CAGE CLAMP®; 4,00 mm; серые Wago 281-915/281-400 - Компонентная клемма; 2-проводн.; с диодом 1N5408; анод слева; для DIN-рейки 35 x 15 и 35 x 7,5; 4 mm; CAGE CLAMP®; 4,00 mm; серые Wago 281-915/281-400

Розничная цена

4 $ с НДС

array(34) { ["id"]=> string(6) "141146" ["product_id"]=> string(6) "203825" ["id_1c"]=> NULL ["sku"]=> string(15) "281-915/281-400" ["sort"]=> string(1) "1" ["name"]=> string(15) "281-915/281-400" ["image_id"]=> NULL ["price"]=> float(420) ["primary_price"]=> string(7) "4.42092" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(420) ["unconverted_price"]=> float(4.42) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(420) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 420 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Примечание:
Оконцевание алюминиевых проводников
Клеммные блоки WAGO со пружинными зажимами подходят для подключения однопроволочных алюминиевых проводников сечением до 4 мм² (12 AWG) при условии использования контактной пасты WAGO «Alu‑Plus».

Преимущества контактной пасты «Alu‑Plus»:

Автоматически разрушает оксидную пленку в момент зажима.
Предотвращает повторное окисление в зоне зажима.
Исключает электрохимическую коррозию между алюминиевыми и медными проводниками (в одной клемме).
Обеспечивает долговременную защиту от коррозии.

При использовании клемм с технологией пружинного зажима CAGE CLAMP® алюминиевые проводники необходимо предварительно очистить лезвием, после чего немедленно ввести их в зажимную клетку, заполненную контактной пастой «Alu‑Plus».

Дополнительно допускается нанести «Alu‑Plus» на всю поверхность алюминиевого проводника перед подключением.

Обратите внимание: номинальные токи следует адаптировать с учетом меньшей проводимости алюминиевых проводников:
2,5 мм² = 16 A
4 мм² = 22 A

Электрические данные

Номинальное напряжение	250 V
Напряжение обратной полярности	1 000 V

Нормативы (IEC/EN 60664-1)

Номиналы согласно	IEC/EN 60947-7-1
Номинальный ток	1,5 A

Данные соединения

Технология соединения	CAGE CLAMP® (пружинный зажим)
Тип приведения в действие	Инструмент
Материалы подключаемых проводников	Медь Алюминий
Однопроволочные проводники	0,08 … 4 мм² / 28 … 12 AWG
Многожильные (тонкие) проводники	0,08 … 4 мм² / 28 … 12 AWG
Длина снятия изоляции	9 … 10 мм / 0.35 … 0.39 inch
Общее число точек соединения	2
Общее число потенциалов	1
Количество уровней	1
Тип проводки	Фронтальное подключение

Геометрические данные

Ширина	6 мм / 0.236 inch
Высота от верхнего края DIN-рейки	29 мм / 1.142 inch
Длина	59 мм / 2.323 inch

Механические данные

Исполнение	Горизонтальное
Тип монтажа	DIN-рейка 35 мм
Маркировочный уровень	Центральная маркировка

Материалы

Цвет	Серый
Изоляционный материал	Полиамид (PA66)
Пожарная нагрузка	0,143 MJ
Вес	8,8 g

Коммерческие данные

Группа товаров	1 (клеммы на DIN-рейку)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4045454197766
Код ТН ВЭД	85369010000

Компонентная клемма WAGO 281-915/281-400 — двухпроводное решение с интегрированным диодом 1N5408 (анод слева) для монтажа на DIN-рейку 35 мм. Узел предназначен для коммутации и защиты цепей постоянного тока, где требуется развязка, предотвращение обратной полярности или шунтирование индуктивных выбросов, например, при управлении катушками реле, электромагнитными клапанами и другими индуктивными нагрузками. Технология CAGE CLAMP® обеспечивает стабильный контакт без обслуживания и быстрый монтаж как однопроволочных, так и многожильных проводников.

Встроенный диод 1N5408 обеспечивает пропускной ток до 3 А и высокий предельно допустимый обратный уровень напряжения, что делает клемму универсальной для большинства стандартных применений в шкафах управления. Ориентация «анод слева» упрощает унификацию схем и исключает ошибки подключения при серийной сборке. Корпус из термостойкого полиамида устойчив к нагреву и механическим воздействиям, а фронтальное подключение облегчает монтаж в стеснённых условиях.

Типичные причины выхода из строя:

Превышение допустимого прямого тока диода или длительная работа при перегреве.
Импульсные перенапряжения и превышение обратного напряжения, приводящие к пробою диода.
Некачественное подключение проводника (недостаточная подготовка жил, загрязнение), рост переходного сопротивления и локальный перегрев.
Использование алюминиевых проводников без контактной пасты «Alu‑Plus» и очистки, ускоренное окисление контакта.
Ошибки полярности при монтаже, несоответствие фактической схеме направлению диода «анод слева».
Длительное воздействие агрессивной среды, влаги, токопроводящей пыли.

Признаки неисправности:

Нагрев клеммы, потемнение или деформация корпуса, запах перегрева.
Нарушение работы нагрузки: реле не срабатывает (при коротком замыкании диода) или наблюдаются броски напряжения/наводки (при обрыве диода).
Срабатывание защиты по току или перегорание предохранителя.
Проверка мультиметром в режиме «диод»: показания «0» в обе стороны (короткое) или «OL» в обе стороны (обрыв).
Визуальные трещины, следы дуги, оплавления на зажимах.

Рекомендации по эксплуатации и уходу:

Соблюдайте полярность и схему включения «анод слева», проверяйте маркировку перед подключением.
Готовьте жилы в соответствии с требованиями: снятие изоляции 9–10 мм, для тонких многожильных проводов применяйте наконечники гильзовые.
Проводники из алюминия подключайте только с пастой WAGO «Alu‑Plus» и предварительной очисткой лезвием; учитывайте снижение допустимого тока для Al-проводов.
Избегайте превышения токовой нагрузки диода 1N5408 и длительной работы при повышенной температуре окружающей среды; обеспечьте вентиляцию шкафа.
Периодически выполняйте визуальный осмотр, термоконтроль при пуско-наладке и после изменений в схеме; при обнаружении нагрева проверьте качество контакта и нагрузку.
Содержите клемму и окрестности в чистоте, не допускайте попадания влаги и токопроводящей пыли. При загрязнении — обесточьте и очистите мягкой щёткой.
При подозрении на неисправность диода демонтируйте клемму и выполните проверку диода; неисправный узел замените.

Компонентная клемма WAGO 281-915/281-400 сочетает надёжность пружинного зажима CAGE CLAMP® и функциональность встроенного диода 1N5408, что упрощает схемотехнику и повышает устойчивость управления индуктивными нагрузками. Корректный монтаж, контроль условий эксплуатации и соблюдение указаний по подключению алюминиевых проводников обеспечат длительную и безопасную работу узла.
