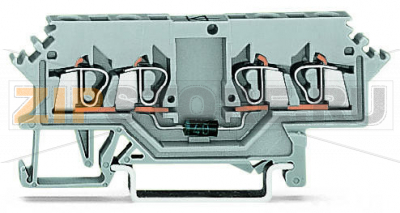

Компонентная клемма; 4-проводн.; с диодом 1N4007; анод справа; для DIN-рейки 35 x 15 и 35 x 7,5; 2,5 мм; CAGE CLAMP®; 2,50 mm; серые Wago 280-623/281-411

Name: Компонентная клемма; 4-проводн.; с диодом 1N4007; анод справа; для DIN-рейки 35 x 15 и 35 x 7,5; 2,5 мм; CAGE CLAMP®; 2,50 mm; серые Wago 280-623/281-411
Brand: Wago
SKU: 280-623/281-411

Каталожный номер 280-623/281-411

Компонентная клемма; 4-проводн.; с диодом 1N4007; анод справа; для DIN-рейки 35 x 15 и 35 x 7,5; 2,5 мм; CAGE CLAMP®; 2,50 mm; серые Wago 280-623/281-411 Примечание:Terminating Aluminum ConductorsWAGO spring clamp terminal blocks are suitable for solid aluminum conductors up to 4 mm?/12 AWG if WAGO “Alu-Plus” Contact Paste is used for termination.“Alu-Plus” Contact Paste Advantages:Automatically destroys the oxide film during clamping.Prevents fresh oxidation at the clamping point.Prevents electrolytic corrosion between aluminum and copper conductors (in the same terminal block).Provides long-term protection against corrosion....

Компонентная клемма; 4-проводн.; с диодом 1N4007; анод справа; для DIN-рейки 35 x 15 и 35 x 7,5; 2,5 мм; CAGE CLAMP®; 2,50 mm; серые Wago 280-623/281-411 - Компонентная клемма; 4-проводн.; с диодом 1N4007; анод справа; для DIN-рейки 35 x 15 и 35 x 7,5; 2,5 мм; CAGE CLAMP®; 2,50 mm; серые Wago 280-623/281-411

Розничная цена

3 $ с НДС

array(34) { ["id"]=> string(6) "141210" ["product_id"]=> string(6) "203889" ["id_1c"]=> NULL ["sku"]=> string(15) "280-623/281-411" ["sort"]=> string(1) "1" ["name"]=> string(15) "280-623/281-411" ["image_id"]=> NULL ["price"]=> float(329) ["primary_price"]=> string(8) "3.463054" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(329) ["unconverted_price"]=> float(3.46) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(329) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(3) "100" ["min_zakaz"]=> string(3) "100" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 329 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Примечание:

Оконцевание алюминиевых проводников

Клеммные блоки WAGO со пружинными зажимами подходят для подключения одножильных алюминиевых проводников сечением до 4 мм² / 12 AWG при условии использования контактной пасты WAGO «Alu‑Plus».

Преимущества контактной пасты «Alu‑Plus»:

Автоматически разрушает оксидную пленку при зажиме.
Предотвращает повторное окисление в зоне зажима.
Предотвращает электрохимическую коррозию между алюминиевыми и медными проводниками (в одной клемме).
Обеспечивает долговременную защиту от коррозии.

При использовании клемм с технологией пружинного соединения CAGE CLAMP® алюминиевые проводники необходимо предварительно зачистить лезвием, после чего немедленно ввести их в зажим, заполненный контактной пастой «Alu‑Plus».

Также допускается дополнительно нанести WAGO «Alu‑Plus» на всю поверхность алюминиевого проводника перед подключением.

Важно: номинальные токи следует корректировать с учетом меньшей проводимости алюминия:

2,5 мм² = 16 A
4 мм² = 22 A

Электрические данные

Номинальное напряжение	250 V
Напряжение обратной полярности	1 000 V

Нормативные рейтинги по IEC/EN 60664-1

Норматив	IEC/EN 60947-7-1
Номинальный ток	0,5 A

Данные соединения

Технология соединения	CAGE CLAMP® (пружинный зажим)
Способ приведения в действие	С помощью инструмента
Материалы подключаемых проводников	Медь Алюминий
Размеры одножильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Тонкие многожильные проводники	0,08 … 2,5 мм² / 28 … 14 AWG
Длина снятия изоляции	8 … 9 мм / 0.31 … 0.35 inch
Общее число точек соединения	4
Общее число потенциалов	1
Количество уровней	1
Тип проводки	Фронтальное подключение

Геометрические данные

Ширина	5 мм / 0.197 inch
Высота от верхнего края DIN-рейки	28 мм / 1.102 inch
Длина	73 мм / 2.874 inch

Механические данные

Исполнение	Горизонтальное
Тип монтажа	DIN-рейка 35 мм
Маркировочный уровень	Боковая маркировка

Материалы

Цвет	Серый
Изоляционный материал	Полиамид (PA66)
Пожарная нагрузка	0,157 MJ
Вес	8,7 g

Коммерческие данные

Группа товара	1 (клеммы на DIN-рейку)
Тип упаковки	BOX
Страна происхождения	CN
GTIN	4050821275428
Код ТН ВЭД	85369010000

Компонентная клемма Wago 280-623/281-411 с интегрированным диодом 1N4007 и анодом справа предназначена для монтажа на DIN-рейку и построения защищенных цепей постоянного тока. Конструкция на базе пружинной технологии CAGE CLAMP® обеспечивает быстрое и надежное подключение без обслуживания, а четырехпроводная конфигурация упрощает распределение потенциала и включение диода в линию для блокировки обратной полярности, демпфирования переходных процессов либо индикации.

Клемма применяется в шкафах управления, системах распределения питания и сигнальных цепях: для предотвращения обратных токов, развязки параллельных цепей, защиты входов ПЛК, управления катушками реле и клапанов. Диод 1N4007 рассчитан на бытовые и промышленные задачи с умеренными токами и высоким допустимым обратным напряжением, что делает изделие универсальным решением для типовых DC‑применений.

Подключение медных и алюминиевых проводников допускается. Для алюминия рекомендуется контактная паста WAGO «Alu‑Plus», предварительная зачистка лезвием и немедленная посадка проводника в зажим с пастой. Это снижает переходное сопротивление и предотвращает коррозию. Соблюдайте правильную длину снятия изоляции и выполняйте контрольную протяжку проводника (tug‑test) после монтажа.

Причины возможных неисправностей

Перегрев из-за превышения токовой нагрузки или длительной работы на пределе, особенно при использовании алюминиевых проводников без дерейтинга.
Повышенное переходное сопротивление вследствие отсутствия пасты на алюминии, загрязнения, неправильной зачистки или частичного ввода жил.
Механические повреждения корпуса и зажима от избыточного усилия инструментом, вибраций или неправильной посадки на DIN‑рейку.
Отказ диода 1N4007 от импульсных перенапряжений, обратных бросков, неправильной полярности или токов выше допустимых.
Коррозия контактов при повышенной влажности, конденсации, агрессивных средах и отсутствии должной защиты шкафа.
Нарушение изоляции из‑за чрезмерной длины зачистки, порезов жил, перегиба кабеля у ввода.

Как понять, что клемма или диод вышли из строя

Визуально: потемнение или оплавление корпуса, следы перегрева, запах гари, деформация зажима.
Электрически: нестабильное напряжение на нагрузке, аномальный нагрев под нагрузкой, заметное падение напряжения на клемме.
Проверка диода мультиметром в режиме «диод»: прямое падение ~0,6–0,9 В; в обратном направлении проводимость отсутствует. Обрыв (OL в обоих направлениях) или короткое замыкание (низкое сопротивление в обоих направлениях) указывают на неисправность.
Механика: проводник вынимается без усилия, не фиксируется пружиной — износ или повреждение зажима.

Рекомендации по эксплуатации и уходу

Соблюдайте допустимые токи и дерейтинг для алюминиевых проводников; избегайте длительной работы на предельных значениях.
Для Al‑проводов используйте пасту «Alu‑Plus», проводите чистую ровную зачистку и немедленную посадку в зажим.
Поддерживайте чистоту внутри шкафа: исключайте пыль, конденсат и токопроводящие загрязнения; обеспечьте вентиляцию и температурный режим.
Периодически осматривайте клемму Wago 280-623/281-411: проверяйте следы нагрева, целостность корпуса, надежность фиксации на DIN‑рейке и удержание проводов.
При коммутации индуктивных нагрузок учитывайте энергию перенапряжений; при необходимости применяйте дополнительные меры защиты (RC‑цепочки, варисторы).
Не перегибайте и не нагружайте кабель у ввода; выдерживайте рекомендованную длину зачистки и сечение проводников.
Соблюдайте полярность: анод справа согласно маркировке; перед вводом в эксплуатацию проверяйте схему и направление диода.

Системное применение этих рекомендаций повышает надежность работы компонентной клеммы Wago 280-623/281-411, снижает риск перегрева и продлевает срок службы как клеммы, так и присоединенных цепей.
