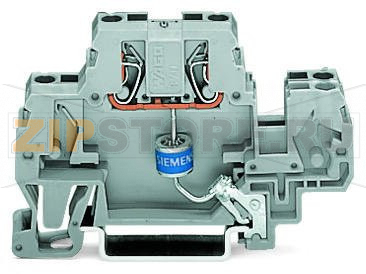

Компонентная клемма; двухуровн.; с газонаполненным разрядником для защиты от перенапряжения; для DIN-рейки 35 x 15 и 35 x 7,5; 2,5 мм; CAGE CLAMP®; 2,50 mm; серые Wago 870-523/281-581

Name: Компонентная клемма; двухуровн.; с газонаполненным разрядником для защиты от перенапряжения; для DIN-рейки 35 x 15 и 35 x 7,5; 2,5 мм; CAGE CLAMP®; 2,50 mm; серые Wago 870-523/281-581
Brand: Wago
SKU: 870-523/281-581

Каталожный номер 870-523/281-581

Компонентная клемма; двухуровн.; с газонаполненным разрядником для защиты от перенапряжения; для DIN-рейки 35 x 15 и 35 x 7,5; 2,5 мм; CAGE CLAMP®; 2,50 mm; серые Wago 870-523/281-581

Розничная цена

12 $ с НДС

array(34) { ["id"]=> string(6) "171297" ["product_id"]=> string(6) "233911" ["id_1c"]=> NULL ["sku"]=> string(15) "870-523/281-581" ["sort"]=> string(1) "1" ["name"]=> string(15) "870-523/281-581" ["image_id"]=> NULL ["price"]=> float(1169) ["primary_price"]=> string(9) "12.304894" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(1169) ["unconverted_price"]=> float(12.3) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(1169) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "25" ["min_zakaz"]=> string(2) "25" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 1 169 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Электрические данные

Номинальное рабочее напряжение	AC/DC 230 V
Максимальное длительно допустимое напряжение	AC 450 V / DC 600 V
Номинальный длительный ток	20 A
Номинальный разрядный ток (8/20 мкс) на линию	5 kA
Уровень защитного напряжения (импульс 8/20 мкс)	≤ AC 1100 V
Ёмкость	≤ 2 pF

Данные соединения

Количество соединений	2
Технология соединения	CAGE CLAMP®
Сечение одножильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Сечение тонких многожильных проводников	0,08 … 4 мм² / 28 … 12 AWG
Длина зачистки изоляции	6 … 7 мм / 0.24 … 0.28 inch

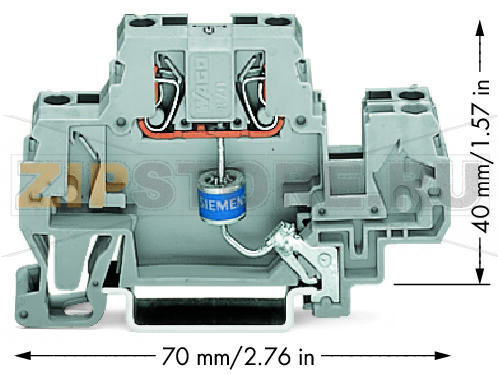

Геометрические данные

Ширина	10 мм / 0.394 inch
Высота от верхнего края DIN-рейки	40 мм / 1.575 inch
Длина	70 мм / 2.756 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Материалы

Цвет	серый
Масса	12,4 г

Коммерческие данные

Группа изделий	16 (клеммный зажим на DIN-рейку с CCC)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4045454198510
Код ТН ВЭД	85369010000

Компонентная клемма WAGO 870-523/281-581 предназначена для монтажа на DIN-рейку 35 x 15 или 35 x 7,5 и оснащена газонаполненным разрядником для защиты цепей от перенапряжений. Двухуровневая конструкция экономит место в шкафу, а пружинная технология CAGE CLAMP обеспечивает быстрое и надежное подключение проводников без обслуживания. Решение подходит для аналоговых и дискретных сигнальных линий, цепей управления, телеметрии, систем автоматизации зданий и промышленной автоматики. Низкая собственная ёмкость разрядника помогает сохранять качество сигнала и совместимость с высокочувствительными входами.

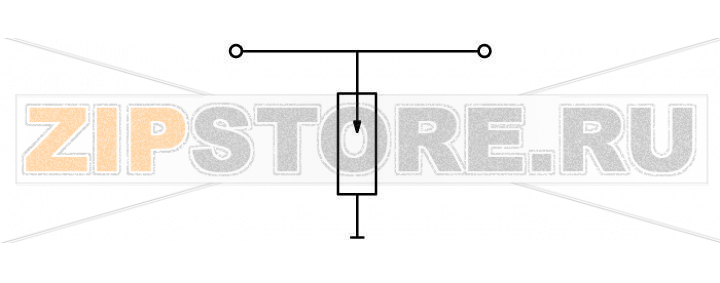

Газонаполненный разрядник в составе клеммы выполняет функцию первичной защиты: при импульсах грозового или коммутационного характера он резко снижает сопротивление и отводит энергию на заземление, ограничивая напряжение на защищаемых клеммах до безопасного уровня. После импульса элемент возвращается в исходное состояние, сохраняя работоспособность цепи. Компоновка клеммы упрощает разводку и маркировку, а также интеграцию в существующие шкафы, где важны компактность и повторяемость монтажа.

Причины неисправностей

Импульсы перенапряжения с энергией, превышающей допустимые значения, многократные сильные грозовые разряды.
Ошибки монтажа: неправильное сечение проводников, чрезмерная длина зачистки, слабый контакт с DIN-рейкой или заземляющей шиной.
Эксплуатация вне допустимых условий (влага, конденсат, агрессивные среды, перегрев).
Механические повреждения корпуса или клемм при установке и обслуживании.
Старение разрядника из‑за большого числа срабатываний, приводящее к изменению параметров пробоя.

Как понять, что запчасть вышла из строя

Постоянное срабатывание защиты/предохранителей или КЗ между линией и землей после грозы — возможное «залипание» разрядника в проводящем состоянии.
Отказ или нестабильность сигнала на подключенной линии, рост помех и шумов.
Визуальные признаки: потемнение, следы оплавления, трещины, запах гари, следы пробоев на корпусе.
Аномально низкое сопротивление изоляции между линиями или линией и PE при измерении мегомметром.
Существенное изменение порога срабатывания (определяется специализированными измерителями защиты от перенапряжений).

Рекомендации по эксплуатации и уходу

Обеспечьте качественное заземление и надёжный контакт DIN-рейки с общей системой уравнивания потенциалов.
Соблюдайте длину зачистки и рекомендуемые сечения проводников; исключайте натяжение и перекосы в проводах.
Периодически проводите визуальный осмотр и контроль изоляции; после серьёзных грозовых событий проверяйте работоспособность и при необходимости заменяйте модуль.
Поддерживайте чистоту в шкафу, исключайте попадание влаги и пыли; при необходимости используйте кожухи и степень защиты, соответствующую среде.
Не допускайте эксплуатации при температурах и напряжениях выше допустимых; избегайте длительных перегрузок по току.
CAGE CLAMP не требует подтяжки, но при повторном монтаже проверяйте качество посадки проводника и отсутствие повреждений жил.
В проектах с высокой грозовой активностью планируйте регламентную замену защитных элементов и ведите журнал срабатываний.
