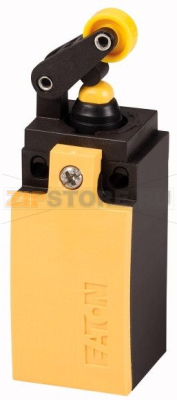

Выключатель безопасности концевой, металл, 1НО +1 НЗ, роликовый рычаг, пружинные клеммы Eaton LSM-11S/L

Описание товара

Описание

Выключатель безопасности концевой 266151 Eaton LSM-11S/L — это промышленный аппарат с металлическим корпусом, роликовым рычагом и контактной группой 1НО + 1НЗ. Конструкция ориентирована на стабильную работу в механизмах конечного положения, ограничение хода и контроль положения подвижных узлов. Пружинные клеммы упрощают монтаж и снижают риск ослабления соединений при вибрациях. Благодаря прочному корпусу и роликовому приводу устройство подходит для применения на конвейерах, упаковочных линиях, подъемно-транспортном оборудовании и в общей автоматизации, где требуется четкое и повторяемое срабатывание.

Применение

Концевой выключатель 266151 Eaton LSM-11S/L используют для:

• детектирования конечного положения кареток, шторок, заслонок, столов перемещения;
• контроля закрытия защитных ограждений и дверей;
• формирования управляющих сигналов на ПЛК, пускатели и модули безопасности;
• аварийного отключения привода при выходе узла за допустимый ход.

Комбинация 1НО + 1НЗ позволяет одновременно передавать сигнал на включение/подтверждение и на отключение/блокировку, а роликовый рычаг обеспечивает стабильный контакт с кулачками и упорами, снижая износ при скользящем взаимодействии.

Особенности эксплуатации

Металлический корпус повышает стойкость к ударам и механическим нагрузкам. Роликовый рычаг компенсирует погрешности сопряжения с исполнительным элементом и уменьшает вероятность заедания. Пружинные клеммы ускоряют подключение и помогают сохранять контакт при вибрации. Для корректной работы важно обеспечить правильное позиционирование выключателя относительно кулачка/упора и соблюсти рекомендуемый ход срабатывания и перехода за точку включения.

Типичные причины поломок

• Механический износ рычага и ролика из-за неправильной геометрии упора, чрезмерного бокового давления или отсутствия центрировки.
• Повреждение уплотнений и попадание влаги/пыли внутрь корпуса, вызывающее коррозию и деградацию контактной группы.
• Перегрузка по току и частые коммутации индуктивных нагрузок без защиты, приводящие к подгоранию контактов.
• Сильная вибрация и удары, ослабляющие монтаж и нарушающие точку срабатывания.
• Чрезмерный ход и переразгибание рычага, приводящие к деформации или трещинам.
• Неправильный ввод кабеля, отсутствие разгрузки натяжения и, как следствие, переломы жил или нарушенный контакт в клемме.
• Воздействие агрессивных сред и чистящих растворов, несовместимых с материалами уплотнений.

Как понять, что запчасть вышла из строя

• Несрабатывание при достижении упора: контакт 1НО не замыкается или 1НЗ не размыкается при штатном ходе.
• Нестабильность: прерывистые сигналы, «дребезг», случайные остановы оборудования без изменения положения механизма.
• Изменение усилия срабатывания: рычаг туго ходит, заедает или, наоборот, имеет недопустимый люфт.
• Визуальные дефекты: изношенный или проворачивающийся ролик, погнутый рычаг, поврежденные уплотнители, следы коррозии.
• Электрические признаки: повышенное переходное сопротивление на контактах, нагрев клемм, потемнение изоляции, запах перегрева.
• Диагностика со стороны контроллера: индикация «застрявшего» состояния входа, несоответствие логики НО/НЗ фактическому положению узла.

Рекомендации по монтажу и настройке

• Разместите 266151 Eaton LSM-11S/L так, чтобы точка контакта ролика с кулачком была перпендикулярна поверхности упора в момент срабатывания.
• Обеспечьте необходимый рабочий ход и небольшой запас за точкой срабатывания без избыточного перенажима рычага.
• Используйте соответствующие кабельные вводы и разгрузку натяжения; контролируйте целостность уплотнений.
• Подключайте по схеме на корпусе; соблюдайте полярность и разделение цепей управления и силовых цепей.
• Для индуктивных нагрузок применяйте демпфирующие цепочки (RC, диоды, варисторы) для защиты контактов.

Профилактика и уход

• Периодически проверяйте крепления, отсутствие люфтов и точность срабатывания относительно упора.
• Осматривайте ролик и рычаг на предмет износа; при первых признаках деформации заменяйте устройство.
• Очищайте корпус от пыли мягкой щеткой или сухой салфеткой; избегайте агрессивных растворителей и высоконапорной мойки.
• Проверяйте состояние кабельного ввода и уплотнений, исключайте попадание влаги внутрь корпуса.
• Контролируйте качество соединений в пружинных клеммах: выполняйте периодический вытяжной тест проводника.
• Проводите функциональные проверки: имитация срабатывания и контроль изменений состояния 1НО/1НЗ на входах контроллера.
• Соблюдайте рекомендованные условия эксплуатации по температуре и вибрации; защищайте от химически агрессивных сред.

Своевременная настройка механики упора, корректная электрозащита контактной группы и регулярный осмотр позволяют значительно увеличить ресурс выключателя 266151 Eaton LSM-11S/L и поддерживать стабильную работу оборудования.
