Контроллер BACnet MS/TP; светло-серые Wago 750-829

Name: Контроллер BACnet MS/TP; светло-серые Wago 750-829
Brand: Wago
SKU: 750-829

Каталожный номер 750-829

Контроллер BACnet MS/TP; светло-серые Wago 750-829 - Контроллер BACnet MS/TP; светло-серые Wago 750-829

Розничная цена

731.3 $ с НДС

array(34) { ["id"]=> string(6) "172069" ["product_id"]=> string(6) "234683" ["id_1c"]=> NULL ["sku"]=> string(7) "750-829" ["sort"]=> string(1) "0" ["name"]=> string(7) "750-829" ["image_id"]=> NULL ["price"]=> float(69476) ["primary_price"]=> string(10) "731.304376" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(69476) ["unconverted_price"]=> float(731.3) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(69476) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1041 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 69476 ₽ с НДС

Последнее обновление базы:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

The BACnet MS/TP Controller (750-829) connects the WAGO I/O System to the BACnet protocol and supports the B?BC BACnet device profile per DIN EN ISO 16484?5. It communicates with other BACnet devices via BACnet MS/TP.

The controller provides the three following functionalities:

1. Native server: For each channel, appropriate BACnet objects are generated automatically for the digital and analog I/O modules that are connected to the controller.
2. Application server: Other supported BACnet objects can be created via IEC 61131?3 programming environment and made available to a BACnet network.
3. Application client: Using the client functionality, objects and their properties can be accessed by other BACnet devices.

The IEC 61131-3 programmable controller is multitasking-capable and features a capacitor-backed RTC.

The ETHERNET service interfaces can be used for IEC downloads, for example. Furthermore, two ETHERNET interfaces and an integrated switch allow the ETHERNET fieldbus to be wired in a line topology. This eliminates additional network devices, such as switches or hubs. Both interfaces support autonegotiation and Auto-MDI(X).

An integrated Webserver provides configuration options to the user, while displaying the controller's status information. The Webserver cannot be used via BACnet MS/TP.

For initial start-up, access to the Web-Based Management (WBM) via standard Web browser is required to set the baud rate and activate the MS/TP fieldbus. Further configuration and commissioning is performed via WAGO BACnet Configurator's Windows software (V1.8 or higher) and requires an additional BACnet router within the network.

The Protocol Implementation Statement (PICS) contains all supported objects, services and properties. The controller supports a maximum of 250 BACnet objects.

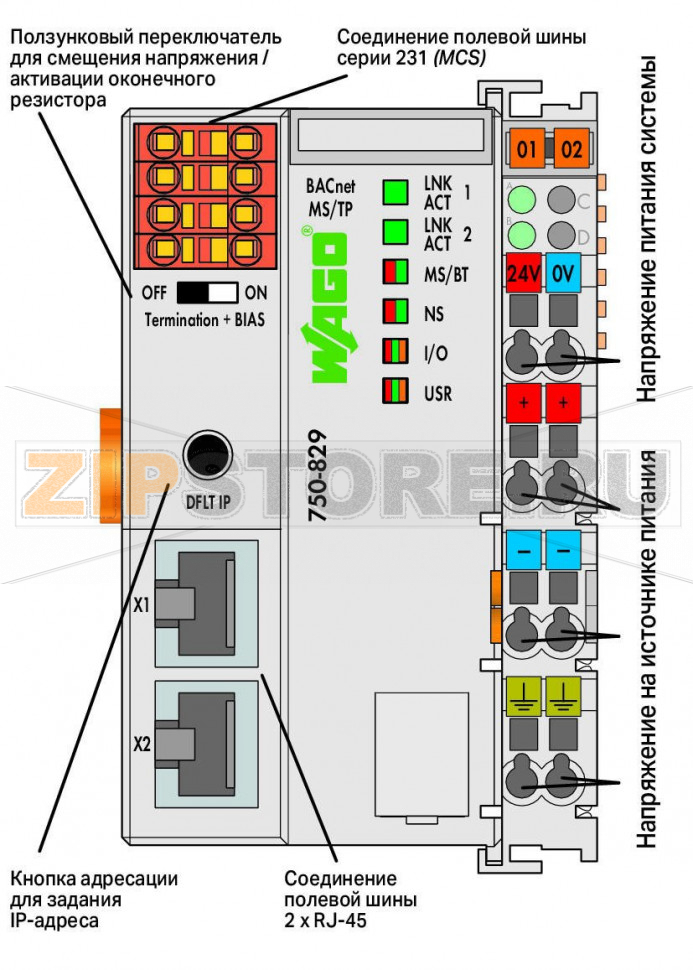

A slide switch enables the switching on of a terminating resistor together with the BIAS network on the RS-485 interface.

Примечание:

The WAGO BACnet Configurator can be downloaded for free at www.wago.com.

Технические данные

Связь	BACnet MS/TP Modbus TCP Ethernet
Протоколы	HTTP BootP DHCP DNS SNTP FTP SNMP SMTP
Visualization	Web-Visu
Процессор	32 bits
Programming languages per IEC 61131-3	Instruction List (IL) Ladder Diagram (LD) Function Block Diagram (FBD), Continuous Function Chart (CFC) Structured Text (ST) Sequential Function Chart (SFC)
Программирование	WAGO-I/O-PRO V2.3
Configuration options	WAGO-I/O-CHECK BACnet Configurator Web-based management
Макс. длина сети	в соотв. со стандартом IEEE 802.3
Baud rate	BACnet MS/TP: 38,4 kBd (9600, 19200, 38400, 57600, 76800, 115200 Bd (per BACnet standard); Factory setting)
Fieldbus segment length max.	BACnet MS/TP: 1200 м; Depends on baud rate/cable (per BACnet standard) 1200 m at ? 76800 baud; 1000 m at > 76800 baud; ETHERNET: 100 м
Transmission medium (communication/fieldbus)	ETHERNET: Twisted Pair S-UTP, STP 100 ? Cat. 5e
Program memory	1024 kByte
Data memory	1024 kByte
Software non-volatile memory	32 Kbytes
Memory for fieldbus input variables max.	512 Byte
Memory for fieldbus output variables max.	512 Byte
Количество модулей ввода-вывода (на узел)	99
Number of I/O modules without bus extension max.	64
Input and output process image (Fieldbus) max.	1020 Worte/1020 Worte
Device-specific	BACnet device profile: B-BC (BACnet building controller); BACnet revision: 1.7
Powerfail RTC buffer	6 days (min.)

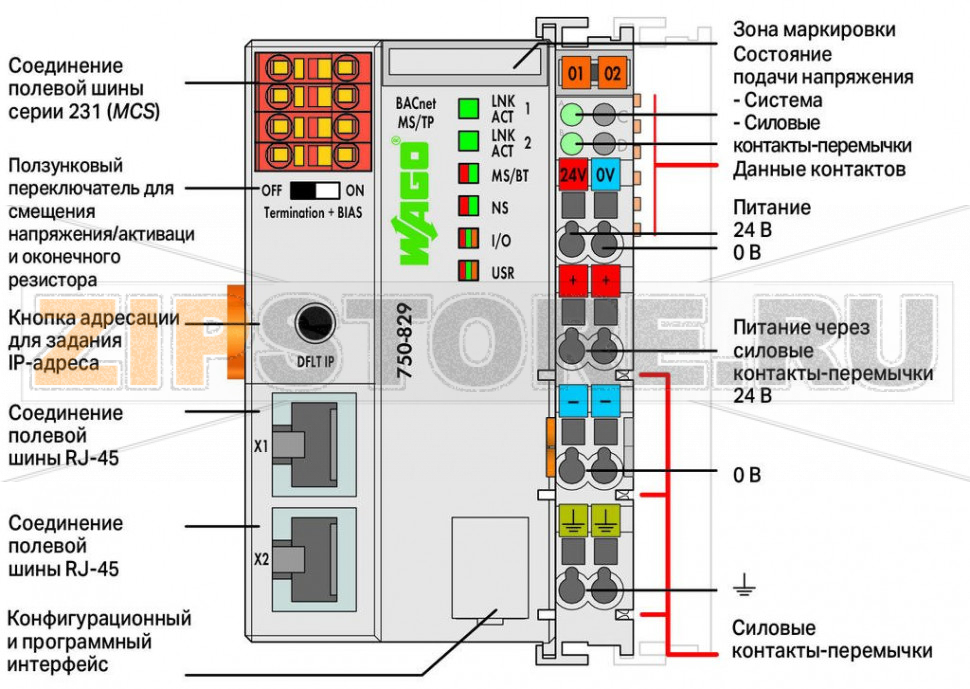

Indicators	LED (LINK/ACT) green: Network connection Port 1 … 2; LED (MS/BT, NS) red/green: Status of node/BACnet, network; LED (I/O, USR) red/green/orange: Internal data bus status, status programmable by user; LED (A, B) green: System power supply status, field supply

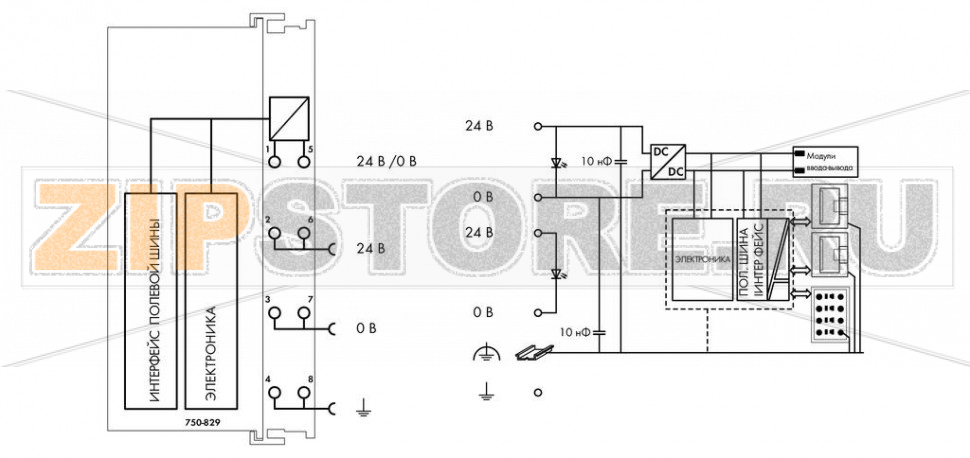

System supply voltage	DC 24 V(-25 … +30 %); via wiring level (CAGE CLAMP® connection)
Тип. входной ток при номинальной нагрузке (24 В)	500 mA
Эффективность источника питания (тип.) при номинальной нагрузке (24 В)	90 %
Current consumption, system supply (5 V)	450 mA
Total current for system supply	1 700 mA
Supply voltage (actuator)	,
Field supply voltage	DC 24 V (-25 … +30 %); via power jumper contacts
Current carrying capacity of the power jumper contacts	10 A
Number of outgoing power jumper contacts	3
Изоляция	500 V system/supply; BACnet MS/TP: 1500 V (per BACnet standard)
Сертифицировано BACnet	in Vorbereitung

Данные соединения

Connection technology: communication/fieldbus	BACnet MS/TP: 1 x 4-pole male connector; Modbus TCP/UDP: 2 x RJ-45
Connection technology: system supply	2 x CAGE CLAMP®
Connection technology: field supply	6 x CAGE CLAMP®
Connection type (1)	System/field supply
Размеры одножильных проводников	0,08 … 2,5 mm? / 28 … 14 AWG
Тонкие многожильные проводники	0,08 … 2,5 mm? / 28 … 14 AWG
Длина снятия изоляции	8 … 9 mm / 0.31 … 0.35 inch
Connection type (2)	Communication/fieldbus: BACnet MS/TP
одножильные, соединяемые	0,2 … 2,5 mm? / 24 … 12 AWG
тонкие многожильные, соединяемые	0,2 … 2,5 mm? / 24 … 12 AWG
Длина снятия изоляции	9 … 10 mm / 0.35 … 0.39 inch
Connection technology: Device configuration	1 x 4-pole male connector

Geometrical Data

Ширина	61,5 mm / 2.421 inch
Высота	100 mm / 3.937 inch
Длина	71,9 mm / 2.831 inch
Length from upper-edge of DIN-35 rail	64,7 mm / 2.547 inch

Механические данные

Вес	168,9 g
Цвет	светло-серые
материал корпуса	Polycarbonate, polyamide 6.6
Маркировка соответствия	CE

Environmental Requirements

Surrounding air (operating) temperature	0 … 55 °C
Surrounding air (storage) temperature	-40 … 85 °C
Степень защиты	IP20
Степень загрязнения (5)	2 per IEC 61131-2
Рабочая высота	without temperature derating: 0 … 2000 m; with temperature derating: 2000 … 5000 m (0.5 K/100 m); max.: 5000 m
Относительная влажность воздуха (без конденсации)	95 %
Монтажное положение	любой
Тип монтажа	DIN-рейка 35 мм
Виброустойчивость	acc. to IEC 60068-2-6
Ударопрочность	15g per IEC 60068-2-27
ЭМС - помехоустойчивость	acc. to EN 61000-6-2
ЭМС - излучение помех	acc. to EN 61000-6-3
Устойчивость к воздействию загрязняющих веществ	Per IEC 60068-2-42 and IEC 60068-2-43
Пожарная нагрузка	2,264 MJ
Permissible H2S contaminant concentration at a relative humidity 75 %	10 ppm
Permissible SO2 contaminant concentration at a relative humidity 75 %	25 ppm

Коммерческие данные

Тип упаковки	BOX
Country of origin	DE
GTIN	4055143235310
Customs tariff number	85371091990
