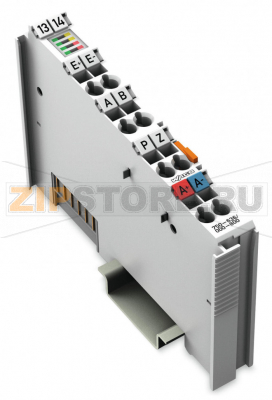

Этот модуль представляет собой 1-канальное интеллектуальное устройство позиционирования для электродвигателей постоянного тока на 24 В с током до 5 А с обратной связью по приращениям.
Три входа 24 В принимают сигналы концевых выключателей и предварительно заданный сигнал. Через интерфейс инкрементного шифратора выполняется оценка сигналов от датчика положения и определяется фактическое значение.
Там где это необходимо при позиционировании дополнительно выполняется оптимизация исходной отсчетной позиции как функции направления с учетом компенсации для бокового зазора шестерен.
Реверсивное управление электродвигателем постоянного тока реализовано с помощью Н-образного моста с температурным контролем и защитой от коротких замыканий.
Как коммутационные операции, так и мягкий пуск/останов или понижение тока могут быть выполнены с использованием управления с широтно-импульсной модуляцией (ШИМ).
Полевое напряжение питания 24 В от силовых контактов, контролируемое на предмет понижений/перенапряжений, замыкается через смежные модули.
Модуль также может использоваться в качестве
выделенного инкрементного шифратора или устройства управления коммутацией и мощностью (ШИМ).
Технические данные
| Number of digital inputs | 3 |
| Количество выходов | 1 канал |
| Подключение датчика | A, B, нуль, переключение по низкому уровню; 5 - 24 В пост. тока / открытый коллектор |
| Подключение двигателя | A+, A-, выход H-образного моста; с защитой от короткого замыкания |
| Квадратурный дешифратор | однократное, двухкратное, четырехкратное сообщение |
| Input characteristic | high-side switching |
| Входные характеристики | Type 1 |
| Eingangsstrom bei spezifischer Eingangsspannung | -3,2 mA at 0,3 V |
| Eingangsstrom bei spezifischer Eingangsspannung (2) | 0 mA bei 5 V |
| Входной ток (тип.) | 2,7 мА при 24 В |
| Ток электродвигателя | Номинальный ток 5 A при 33% ED, 15 A / 500 мс |
| Выходное напряжение | 19.2 … 27.5 VDC (UA) |
| Потребление тока (тип.) | 2 mA (UA) |
| Напряжение сигнала (0) | ?3 … +1.5 VDC |
| Напряжение сигнала (1) | 2.4 … 30 VDC |
| Частота ШИМ (тип.) | 20 kHz |
| Битовая ширина | 32 бита - установка/фактическое значение; 16 бит - управление/состояние |
| Operating frequency | 50 kHz |
| System supply voltage | DC 5 V; via data contacts |
| Current consumption, system supply (5 V) | 55 mA |
| Field supply voltage | DC 24 V (-15 … +20 %); uber Leistungskontakte (Einspeisung uber Messerkontakt; Weiterleitung uber Federkontakt) |
| Current consumption, field supply (module with no external load) | 10 mA |
| Изоляция | 500 В система/питание |
| Number of incoming power jumper contacts | 2 |
| Number of outgoing power jumper contacts | 2 |
Данные соединения
| Connection technology: In-/Outputs | 8 x CAGE CLAMP® |
| Connection type (1) | Inputs/Outputs |
| Размеры одножильных проводников | 0,08 … 2,5 mm? / 28 … 14 AWG |
| Тонкие многожильные проводники | 0,08 … 2,5 mm? / 28 … 14 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
Geometrical Data
| Ширина | 12 mm / 0.472 inch |
| Высота | 100 mm / 3.937 inch |
| Длина | 67,8 mm / 2.669 inch |
| Length from upper-edge of DIN-35 rail | 60,6 mm / 2.386 inch |
Механические данные
| Тип монтажа | DIN-рейка 35 мм |
Material Data
| Цвет | светло-серые |
| материал корпуса | Polycarbonate, polyamide 6.6 |
| Пожарная нагрузка | 0,869 MJ |
| Вес | 55 g |
| Маркировка соответствия | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … 55 °C |
| Surrounding air (storage) temperature | -40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения (5) | 2 per IEC 61131-2 |
| Рабочая высота | 0 … 2000 m |
| Монтажное положение | horizontal (standing/lying) or vertical |
| Относительная влажность воздуха (без конденсации) | 95 % |
| Виброустойчивость | acc. to IEC 60068-2-6 |
| Ударопрочность | 15g per IEC 60068-2-27 |
| ЭМС - помехоустойчивость | acc. to EN 61000-6-2 |
| ЭМС - излучение помех | acc. to EN 61000-6-3 |
| Устойчивость к воздействию загрязняющих веществ | Per IEC 60068-2-42 and IEC 60068-2-43 |
| Permissible H2S contaminant concentration at a relative humidity 75 % | 10 ppm |
| Permissible SO2 contaminant concentration at a relative humidity 75 % | 25 ppm |
Коммерческие данные
| Product Group | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Country of origin | DE |
| GTIN | 4050821868651 |
| Customs tariff number | 85389099990 |
| Производитель | Wago |
| Тип запчасти | Кабель |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |
