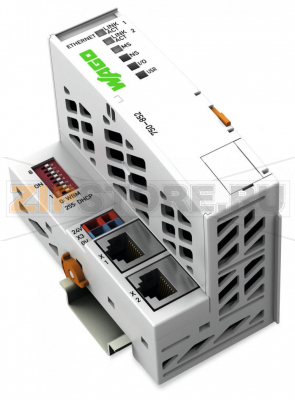

ПЛК 750?852 ETHERNET подсоединяет ETHERNET к модульной системе WAGO?I/O?SYSTEM.
ПЛК выполняет автоматическое конфигурирование и создает локальный образ процесса, который может включать аналоговые, дискретные или специализированные модули. Данные аналоговых и специализированных модулей передаются в виде слов и/или байтов, дискретные данные передаются побитово.

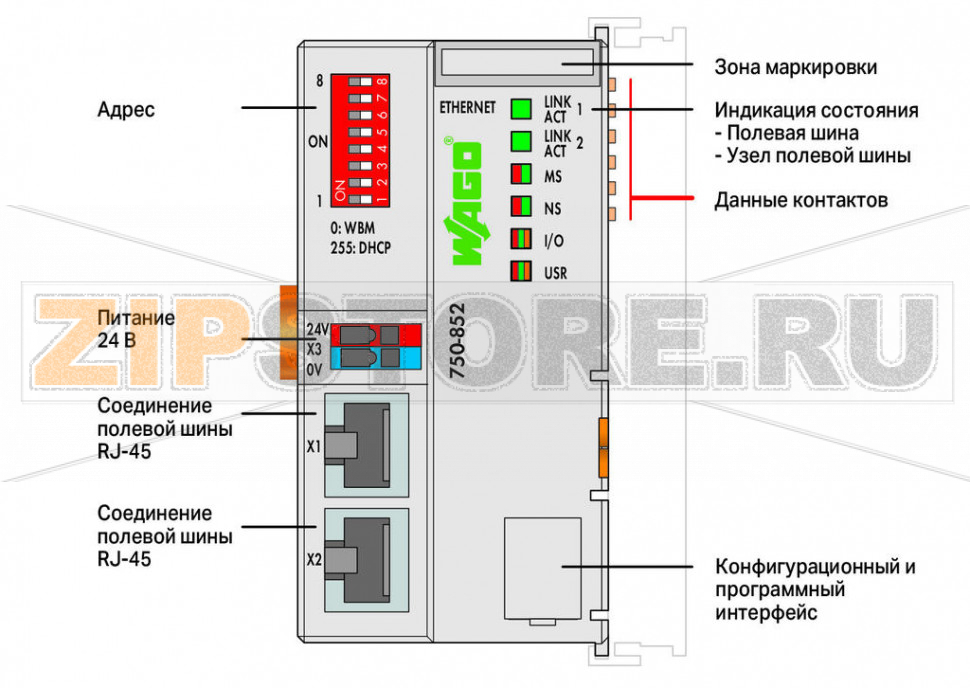

Два интерфейса ETHERNET, а также интегрированный маршрутизатор позволяют встраивать полевую шину в топологию сети. Это позволяет отказаться от использования таких дополнительных сетевых устройств, как маршрутизаторы или концентраторы. Оба согласующих устройства поддерживают автоматическое согласование скорости передачи и Auto-MDI(X).
DIP-переключатель конфигурирует последний байт IP-адреса и может использоваться для присвоения IP-адреса.
ПЛК предназначен для передачи данных по полевой шине в сетях Ethernet/IP и MODBUS. Также он поддерживает широкий перечень стандартных протоколов ETHERNET (напр., HTTP, BootP, DHCP, DNS, SNTP, FTP). Интегрированный веб-сервер предоставляет пользователю возможность выполнять конфигурацию и получать информацию о состоянии от контроллера. Программируемый контроллер IEC 61131-3 способен выполнять несколько задач.
Технические данные
| Связь | EtherNet/IPTM Modbus TCP Ethernet |
| Протоколы | HTTP BootP DHCP DNS SNTP FTP |
| Visualization | Web server |
| Процессор | 32 bits |
| Programming languages per IEC 61131-3 | Instruction List (IL) Ladder Diagram (LD) Function Block Diagram (FBD), Continuous Function Chart (CFC) Structured Text (ST) Sequential Function Chart (SFC) |
| Программирование | WAGO-I/O-PRO V2.3 |
| Configuration options | WAGO-I/O-CHECK Web-based management |
| Baud rate (communication/fieldbus 1) | 10/100 Mbit/s |
| Baud rate | 10/100 Mbit/s |
| Transmission medium (communication/fieldbus) | Twisted Pair S-UTP; 100 ?; Cat. 5; Line length (max.): 100 m |
| Скорость передачи | Класс D согласно EN 50173 |
| Program memory | 512 kByte |
| Data memory | 256 kByte |
| Software non-volatile memory | 8 Kbytes |
| Количество модулей ввода-вывода (на узел) | 250 |
| Number of I/O modules without bus extension max. | 64 |
| Input and output process image (Fieldbus) max. | 1020 Worte/1020 Worte |
| Indicators | LED (LINK/ACT) green: Network connection Port 1 … 2; LED (MS, NS) red/green: Status of node, network; LED (I/O, USR) red/green/orange: Internal data bus status, status programmable by user |
| System supply voltage | DC 24 V(-25 … +30 %); via wiring level |
| Тип. входной ток при номинальной нагрузке (24 В) | 300 mA |
| Эффективность источника питания (тип.) при номинальной нагрузке (24 В) | 90 % |
| Current consumption, system supply (5 V) | 400 mA |
| Total current for system supply | 700 mA |
| Supply voltage (actuator) | , |
| Изоляция | 500 В система/питание |
Данные соединения

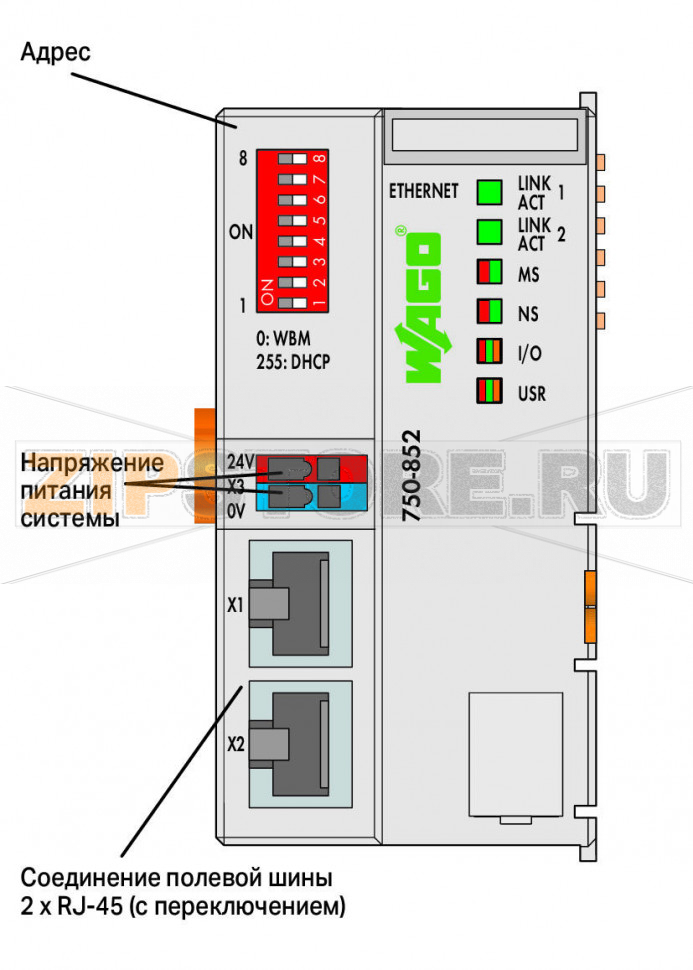

| Connection technology: communication/fieldbus | EtherNet/IPTM: 2 x RJ-45; Modbus TCP/UDP: 2 x RJ-45 |
| Connection technology: system supply | 2 x CAGE CLAMP® |
| Connection type (1) | System supply |
| Размеры одножильных проводников | 0,08 … 1,5 mm? / 28 … 16 AWG |
| Тонкие многожильные проводники | 0,08 … 1,5 mm? / 28 … 16 AWG |
| Длина снятия изоляции | 5 … 6 mm / 0.2 … 0.24 inch |
| Connection technology: Device configuration | 1 x 4-pole male connector |
Geometrical Data
| Ширина | 49,5 mm / 1.949 inch |
| Высота | 71,9 mm / 2.831 inch |
| Высота от верхнего края DIN-рейки | 64,7 mm / 2.547 inch |
| Длина | 96,8 mm / 3.811 inch |
Механические данные
| Вес | 83,1 g |
| Цвет | светло-серые |
| материал корпуса | Polycarbonate, polyamide 6.6 |
| Маркировка соответствия | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … 55 °C |
| Surrounding air (storage) temperature | -40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения (5) | 2 per IEC 61131-2 |
| Рабочая высота | without temperature derating: 0 … 2000 m; with temperature derating: 2000 … 5000 m (0.5 K/100 m); max.: 5000 m |
| Относительная влажность воздуха (без конденсации) | 95 % |
| Монтажное положение | любой |
| Тип монтажа | DIN-рейка 35 мм |
| Виброустойчивость | 4g per IEC 60068-2-6 |
| Ударопрочность | 15g per IEC 60068-2-27 |
| ЭМС - помехоустойчивость | acc. to EN 61000-6-2, marine applications |
| ЭМС - излучение помех | acc. to EN 61000-6-3, marine applications |
| Устойчивость к воздействию загрязняющих веществ | Per IEC 60068-2-42 and IEC 60068-2-43 |
| Permissible H2S contaminant concentration at a relative humidity 75 % | 10 ppm |
| Permissible SO2 contaminant concentration at a relative humidity 75 % | 25 ppm |
Коммерческие данные
| Product Group | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Country of origin | DE |
| GTIN | 4050821753940 |
| Customs tariff number | 85371091990 |
| Производитель | Wago |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |
