В комбинации с системой ввода-вывода WAGO-I/O-SYSTEM контроллер 750-885 ETHERNET обслуживает сети Ethernet с возможностью быстрого и надежного резервирования среды передачи. ПЛК поддерживает все дискретные, аналоговые и специальные модули серий 750/753 и обеспечивает скорость обмена 10/100 Мбит/с.
Резервирование среды передачи реализовано за счёт работы в двух отдельных сетях: доступ к контроллеру осуществляется по двум разным IP-адресам (и двум MAC-идентификаторам). Перекрестная коммуникация между каналами исключена. Два отдельных Ethernet-интерфейса позволяют выполнять резервное подключение к двум линиям передачи данных без концентратора или маршрутизатора. Оба интерфейса поддерживают автосогласование скорости и Auto‑MDI(X). DIP‑переключатель задаёт последний байт обоих IP-адресов по умолчанию и может использоваться для назначения адреса (DHCP, BootP).
ПЛК предназначен для передачи данных по полевой шине через MODBUS/TCP в сетях Ethernet и поддерживает широкий набор стандартных протоколов (HTTP, BootP, DHCP, DNS, FTP и др.).
Интегрированный веб‑сервер обеспечивает конфигурирование с одновременным отображением состояния ПЛК. Программируемый контроллер по IEC 61131‑3 поддерживает многозадачность и оснащён часами реального времени (RTC) с аварийным батарейным питанием.
Доступный объём памяти для хранения данных — 1 Мбайт. Для расширения памяти контроллер 750‑885 оснащён слотом для карт памяти.
| Связь | EtherNet/IP™ Modbus TCP Ethernet |
| Протоколы | HTTP BootP DHCP DNS SNTP FTP SNMP |
| Функция резервирования | через два отдельных интерфейса Ethernet |
| Визуализация | Web‑Visu |
| Процессор | 32 бита |
| Языки программирования по IEC 61131-3 | Instruction List (IL) Ladder Diagram (LD) Function Block Diagram (FBD), Continuous Function Chart (CFC) Structured Text (ST) Sequential Function Chart (SFC) |
| Среда разработки | WAGO‑I/O‑PRO V2.3 |
| Варианты конфигурирования | WAGO‑I/O‑CHECK Веб‑управление |
| Скорость обмена (коммуникация/полевая шина 1) | 10/100 Мбит/с |
| Скорость обмена | 10/100 Мбит/с |
| Среда передачи (коммуникация/полевая шина) | Витая пара S‑UTP; 100 Ω; Cat. 5; макс. длина линии: 100 м |
| Класс передачи | Класс D согласно EN 50173 |
| Память программ | 1024 Кбайт |
| Память данных | 1024 Кбайт |
| Неволатильная память ПО | 32 Кбайт |
| Тип карты памяти | SD и SDHC до 32 ГБ (все гарантированные характеристики обеспечиваются только с картой WAGO 758‑879/000‑001) |
| Слот карты памяти | Пружинная фиксация, герметизирующая откидная крышка |
| Количество модулей ввода‑вывода (на узел) | 250 |
| Макс. число модулей без расширения шины | 64 |
| Образ процесса ввода и вывода (полевая шина), макс. | 1020 слов / 1020 слов |

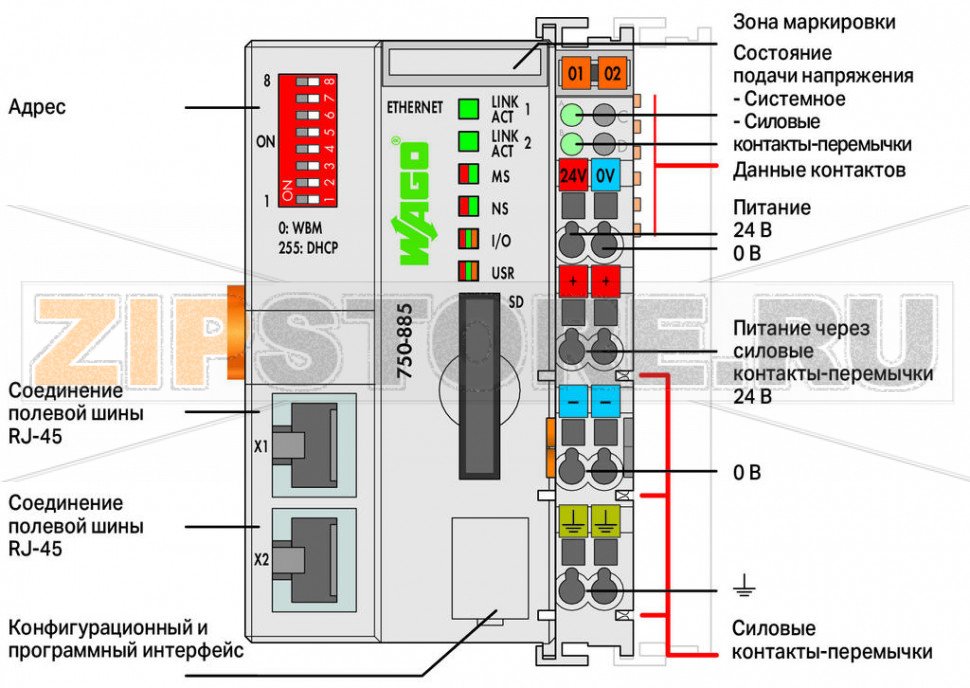

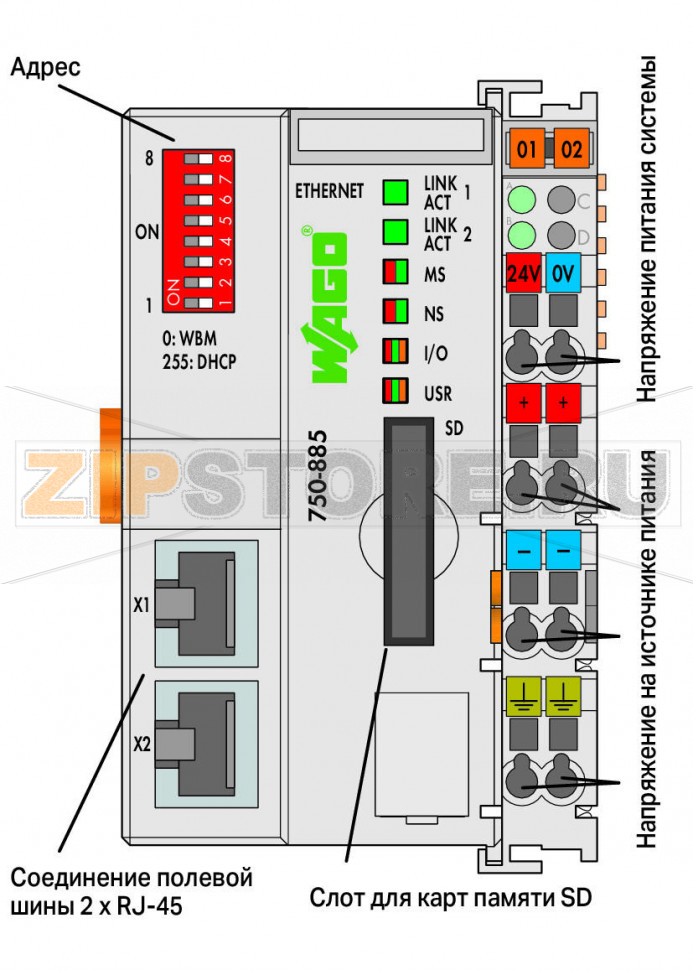

| Индикаторы | LED (LINK/ACT) зелёный: сетевое соединение Порт 1…2; LED (MS, NS) красн./зелёный: состояние узла/сети; LED (I/O, USR) красн./зелёный/оранжевый: состояние внутренней шины данных/пользовательский статус; LED (A, B) зелёный: питание системы/полевое питание |

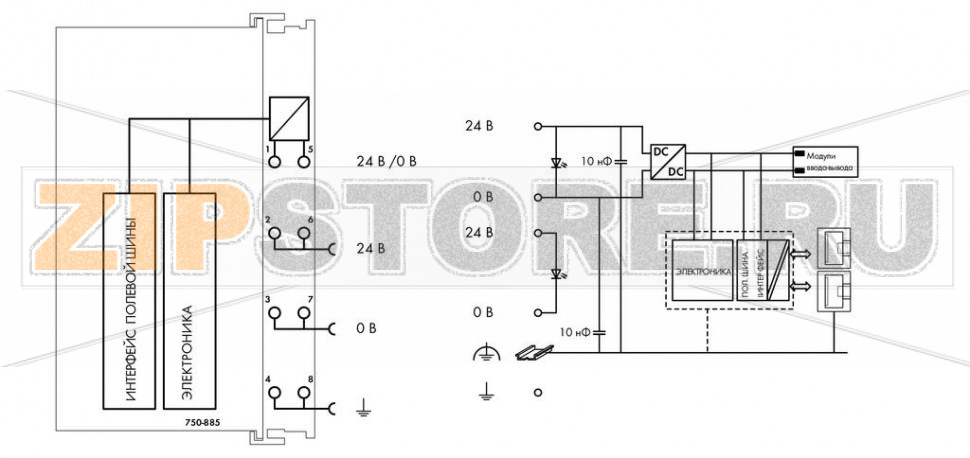

| Напряжение питания системы | DC 24 В (−25…+30%); через уровень проводки (зажим CAGE CLAMP®) |
| Типовой входной ток при номинальной нагрузке (24 В) | 500 мА |
| КПД источника питания (тип.) при 24 В | 90% |
| Потребление по системному питанию (5 В) | 450 мА |
| Суммарный ток по системному питанию | 1 700 мА |
| Питание (исполнительные цепи) | — |
| Полевое питание | DC 24 В (−25…+30%); через силовые перемычки |
| Токовая нагрузка силовых перемычек | 10 А |
| Количество выходящих силовых перемычек | 3 |
| Изоляция | 500 В система/питание |
| Подключение: коммуникация/полевая шина | EtherNet/IP™: 2 × RJ‑45; Modbus TCP/UDP: 2 × RJ‑45 |
| Подключение: системное питание | 2 × CAGE CLAMP® |
| Подключение: полевое питание | 6 × CAGE CLAMP® |
| Тип соединения (1) | Системное/полевое питание |
| Сечение одножильных проводников | 0,08…2,5 мм² / 28…14 AWG |
| Сечение тонких многожильных проводников | 0,08…2,5 мм² / 28…14 AWG |
| Длина зачистки | 8…9 мм / 0,31…0,35 дюйма |
| Подключение: конфигурирование устройства | 1 × 4‑контактный штекер |
| Ширина | 61,5 мм / 2,421 дюйма |
| Высота | 100 мм / 3,937 дюйма |
| Длина | 71,9 мм / 2,831 дюйма |
| Длина от верхней кромки DIN‑рейки 35 | 64,7 мм / 2,547 дюйма |
| Вес | 161,9 г |
| Цвет | светло‑серые |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Маркировка соответствия | CE |
| Температура окружающего воздуха (эксплуатация) | 0…55 °C |
| Температура окружающего воздуха (хранение) | −40…85 °C |
| Степень защиты | IP20 |
| Степень загрязнения | 2 по IEC 61131‑2 |
| Рабочая высота | без дерейтинга: 0…2000 м; с дерейтингом: 2000…5000 м (0,5 K/100 м); макс.: 5000 м |
| Относительная влажность (без конденсации) | 95 % |
| Монтажное положение | любое |
| Тип монтажа | DIN‑рейка 35 мм |
| Виброустойчивость | 4 g по IEC 60068‑2‑6 |
| Ударопрочность | 15 g по IEC 60068‑2‑27 |
| ЭМС — помехоустойчивость | по EN 61000‑6‑2, для судовых применений |
| ЭМС — излучение помех | по EN 61000‑6‑3, для судовых применений |
| Устойчивость к загрязняющим веществам | по IEC 60068‑2‑42 и IEC 60068‑2‑43 |
| Допустимая концентрация H2S при относительной влажности 75% | 10 ppm |
| Допустимая концентрация SO2 при относительной влажности 75% | 25 ppm |
| Группа товара | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Страна производства | DE |
| GTIN | 4050821572206 |
| Код ТН ВЭД | 85371091990 |

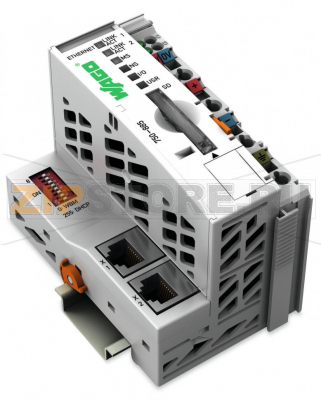

WAGO 750‑885 — контроллер Ethernet третьего поколения со слотом для карт памяти SD, поддержкой дублирования передачи информации и интегрированным веб‑сервером. Устройство предназначено для построения отказоустойчивых систем автоматизации на базе модульной платформы 750/753 и подходит для задач диспетчеризации, управления инженерными системами зданий, линий и установок в промышленности. Наличие двух независимых сетевых портов позволяет реализовать резервирование канала связи без применения внешних коммутаторов, обеспечивая непрерывность технологического процесса.
Контроллер WAGO 750‑885 поддерживает стандартные протоколы промышленного Ethernet и обмен по полевой шине на базе Modbus/TCP. Встроенный веб‑интерфейс упрощает первичную настройку, диагностику и удалённый мониторинг. Программирование выполняется в соответствии с IEC 61131‑3, что облегчает перенос проектов и сервисное обслуживание. Поддержка карт SD даёт возможность расширить объём данных пользователя и упрощает резервное копирование конфигураций.
В реальных проектах контроллер проявляет себя как надёжная платформа для распределённого ввода‑вывода и локального управления. Светло‑серый корпус, компактные габариты и монтаж на DIN‑рейку упрощают интеграцию в щит. Использование подпружинных клемм CAGE CLAMP ускоряет подключение и снижает риск ослабления контактов со временем.
Придерживаясь перечисленных рекомендаций, вы повысите эксплуатационную надёжность контроллера WAGO 750‑885 и снизите риски внеплановых простоев системы.
