Главная→ Электротехника промышленная → Wago → Автоматизация → Контроллеры → Контроллер MODBUS; RS-232; 115,2 Кбод; светло-серые Wago 750-816/300-000

Контроллер MODBUS; RS-232; 115,2 Кбод; светло-серые Wago 750-816/300-000

Name: Контроллер MODBUS; RS-232; 115,2 Кбод; светло-серые Wago 750-816/300-000
Brand: Wago
SKU: 750-816/300-000

Каталожный номер 750-816/300-000

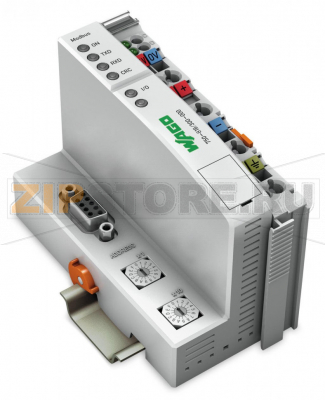

Контроллер MODBUS; RS-232; 115,2 Кбод; светло-серые Wago 750-816/300-000 Программируемый контроллер полевой шины MODBUS является расширением системы WAGO-I/O-SYSTEM.Этот контроллер сочетает в себе функциональность каплера полевой шины WAGO для MODBUS с функциональностью программируемого логического контроллера (ПЛК). Программирование выполняется в соответствии с МЭК 61131-3. Программист имеет доступ ко всем данным ввода-вывода и полевой шины.Характеристики и использование:Использование децентрализованного управления позволяет обеспечивать лучшую поддержку ПЛК или ПКСложные решения могут быть подразделены на множество отдельных задачПрограммируемый ответ в случае возникновения неисправности полевой шиныПредварительная обработка сигналов сокращает объем передачи через полевую шинуВозможность непосредственного управления периферийным оборудованием, благодаря чему достигается более короткое время реакции системыПростой автономный контроль...

Контроллер MODBUS; RS-232; 115,2 Кбод; светло-серые Wago 750-816/300-000 - Контроллер MODBUS; RS-232; 115,2 Кбод; светло-серые Wago 750-816/300-000

Розничная цена

467 $ с НДС

array(34) { ["id"]=> string(6) "172111" ["product_id"]=> string(6) "234725" ["id_1c"]=> NULL ["sku"]=> string(15) "750-816/300-000" ["sort"]=> string(1) "1" ["name"]=> string(15) "750-816/300-000" ["image_id"]=> NULL ["price"]=> float(44397) ["primary_price"]=> string(10) "467.322822" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(44397) ["unconverted_price"]=> float(467.32) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(44397) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [43459]=> string(12) "Кабель" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(5) "11914" ["value":"shopDimensionValue":private]=> string(1) "1" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.001" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 44 397 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Программируемый контроллер полевой шины MODBUS является расширением системы WAGO-I/O-SYSTEM.

Этот контроллер сочетает в себе функциональность каплера полевой шины WAGO для MODBUS с функциональностью программируемого логического контроллера (ПЛК). Программирование выполняется в соответствии с МЭК 61131‑3. Программист имеет доступ ко всем данным ввода‑вывода и полевой шины.

Характеристики и использование:

Децентрализованное управление для разгрузки центрального ПЛК или ПК
Разбиение сложных решений на отдельные задачи
Программируемая реакция при сбоях полевой шины
Предварительная обработка сигналов для снижения трафика по шине
Непосредственное управление периферией для сокращения времени отклика системы
Простой автономный контроль

Технические данные

Связь	Modbus RTU
Визуализация	нет
Процессор	16‑бит
Языки программирования по МЭК 61131‑3	Instruction List (IL) Ladder Diagram (LD) Function Block Diagram (FBD), Continuous Function Chart (CFC) Structured Text (ST) Sequential Function Chart (SFC)
Среда разработки	WAGO‑I/O‑PRO V2.3
Опции конфигурации	WAGO‑I/O‑CHECK Поворотный кодовый переключатель
Время цикла	< 3 мс для 1000 операторов / 256 дискретных входов/выходов
Скорость передачи	150 бод … 115,2 кБод
Макс. длина сегмента полевой шины	1200 м
Среда передачи (связь/полевая шина)	Экранированный медный кабель 2 (4) × 0,25 мм²
Макс. число узлов полевой шины у мастера	247
Макс. количество точек ввода‑вывода	6000
Память программ	32 Кбайт
Память данных	32 Кбайт
Энергонезависимая память ПО	8 Кбайт
Память для входных переменных полевой шины, макс.	512 байт
Память для выходных переменных полевой шины, макс.	512 байт
Количество модулей ввода‑вывода (на узел)	64
Образ процесса ввода/вывода (полевой шины), макс.	1024 байт / 1024 байт

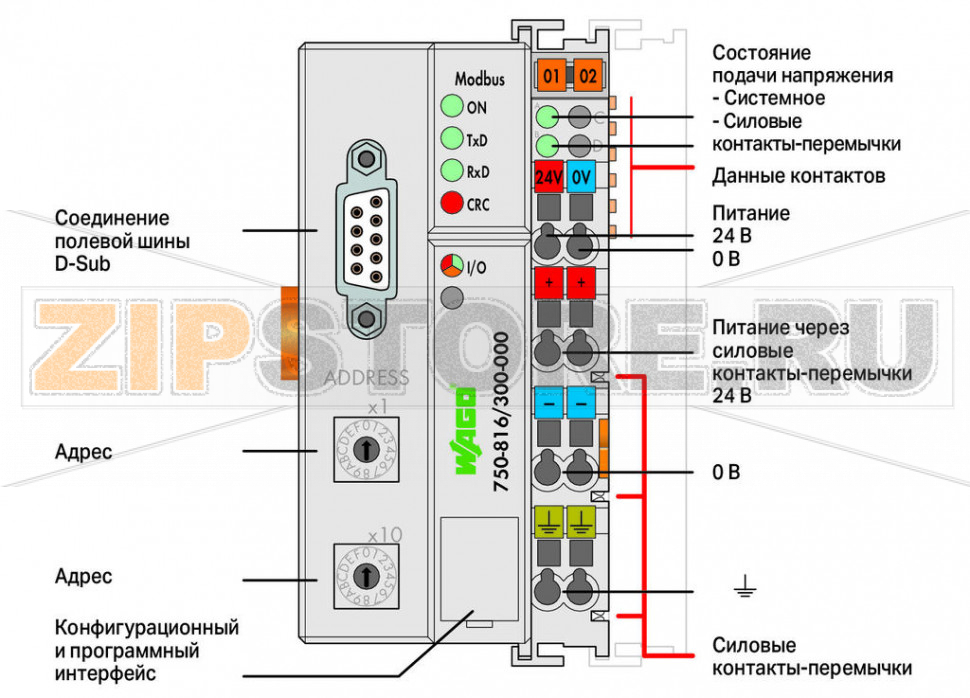

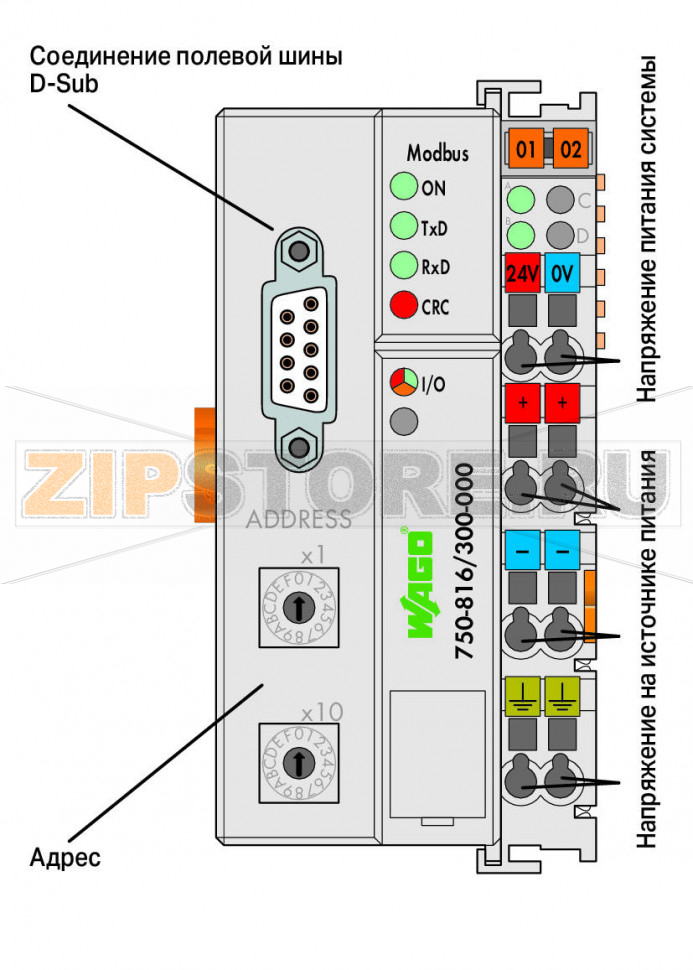

Индикаторы	Светодиоды: зелёные (ON, LINK, TxD/RxD) — инициализация шины, передача, приём; красный (CRC) — ошибка контрольной суммы; красный/зелёный/оранжевый (I/O) — состояние внутренней шины данных; зелёные (A, B) — состояние системного и полевого питания
Системное напряжение питания	24 В DC (−25 … +30 %); через уровень проводников (соединение CAGE CLAMP®)
Типовой входной ток при номинальной нагрузке (24 В)	500 мА
КПД источника питания (тип.) при номинальной нагрузке (24 В)	87 %
Потребление по системному питанию (5 В)	350 мА
Суммарный ток для системного питания	1650 мА
Напряжение питания (исполнительные устройства)	—
Полевое напряжение питания	24 В DC (−25 … +30 %); через ответвители питания
Токовая нагрузочная способность ответвителей питания	10 А
Количество исходящих ответвителей питания	3
Изоляция	500 В система/питание

Данные соединения

Технология подключения: связь/полевая шина	Modbus RTU: 1 × разъём D‑Sub 9 (гнездо)
Технология подключения: системное питание	2 × CAGE CLAMP®
Технология подключения: полевое питание	6 × CAGE CLAMP®
Тип подключения (1)	Системное/полевое питание
Сечение одножильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Сечение многожильных гибких проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Длина зачистки	8 … 9 мм / 0,31 … 0,35 дюйма
Технология подключения: конфигурация устройства	1 × 4‑контактный штекер

Геометрические данные

Ширина	50,5 мм / 1,988 дюйма
Высота	100 мм / 3,937 дюйма
Длина	71,1 мм / 2,799 дюйма
Длина от верхней кромки DIN‑рейки 35	63,9 мм / 2,516 дюйма

Механические данные

Вес	184,9 г
Цвет	светло‑серый
Материал корпуса	Поликарбонат, полиамид 6.6
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	0 … 55 °C
Температура окружающего воздуха (хранение)	−40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 по МЭК 61131‑2
Рабочая высота	без дерейтинга: 0 … 2000 м; с дерейтингом: 2000 … 5000 м (0,5 K/100 м); макс.: 5000 м
Относительная влажность (без конденсации)	95 %
Монтажное положение	любое
Тип монтажа	DIN‑рейка 35 мм
Виброустойчивость	4 g по IEC 60068‑2‑6
Ударопрочность	15 g по IEC 60068‑2‑27
ЭМС — помехоустойчивость	согласно EN 61000‑6‑2, морские применения
ЭМС — излучение помех	согласно EN 61000‑6‑3, морские применения
Устойчивость к загрязняющим веществам	по IEC 60068‑2‑42 и IEC 60068‑2‑43
Допустимая концентрация H2S при относительной влажности 75 %	10 ppm
Допустимая концентрация SO2 при относительной влажности 75 %	25 ppm

Коммерческие данные

Группа товара	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4055143070980
Таможенный код	85371091990

Контроллер Wago 750‑816/300‑000 — это программируемый узел системы WAGO‑I/O‑SYSTEM для работы по протоколу Modbus RTU через интерфейс RS‑232. Решение объединяет функции шлюза полевой шины и ПЛК, что позволяет выполнять локальную логику, предварительную обработку сигналов и автономный контроль без постоянного участия центрального контроллера. Благодаря поддержке стандартов МЭК 61131‑3 пользователи могут разрабатывать проекты на распространённых языках, а встроенные средства конфигурирования и диагностики упрощают ввод в эксплуатацию.

Устройство применяют для интеграции распределённых входов/выходов в системы верхнего уровня, построения модульных станций управления и модернизации существующих установок с интерфейсом RS‑232. Контроллер Wago 750‑816/300‑000 обеспечивает быстрый отклик, позволяет разгрузить сеть за счёт локальной обработки и поддерживает чёткую структуризацию проектов на уровне отдельных задач. Индикаторы на лицевой панели помогают в оперативной диагностике состояния питания, обмена данными и внутренней шины.

Причины возможных неисправностей:

Перепады и выбросы напряжения питания, отсутствие стабилизации или защиты от перенапряжений.
Ошибки монтажа: перепутанные сигнальные линии RS‑232, отсутствие экранирования или заземления, неверная распиновка D‑Sub.
Нарушение требований по среде: повышенная влажность, пыль, агрессивные газы сверх допустимых концентраций, работа за пределами температурного диапазона.
Механические воздействия: вибрации/удары выше норм, слабое крепление на DIN‑рейке, натяжение на кабелях.
Перегрузка по току на ответвителях питания модулям I/O или превышение допустимой конфигурации станции.
Ошибки конфигурации: несоответствие скорости, чётности и адреса Modbus, некорректная логика в проекте ПЛК, неверная прошивка.
Электростатические разряды при обслуживании без антистатических мер.

Как понять, что запчасть вышла из строя:

Отсутствуют индикации питания или обмена, устройство не определяется мастером Modbus.
Постоянно горит индикатор ошибки CRC, обмен нестабилен, частые тайм‑ауты.
Модули ввода/вывода не обновляют состояния, контроллер периодически перезагружается.
Аномальный нагрев, запах гари, видимые следы повреждений корпуса или разъёмов.
Диагностика через сервисные средства указывает на ошибки внутренней шины или памяти.

Рекомендации по уходу и эксплуатации:

Использовать стабилизированный источник 24 В с защитой от перенапряжений и просадок; предусмотреть УЗИП.
Соблюдать экранирование и правильную разводку интерфейса RS‑232, выполнять качественное заземление, избегать параллельной прокладки с силовыми линиями.
Монтаж в шкафу с достаточной вентиляцией; не превышать плотность компоновки и токовую нагрузку ответвителей питания.
Регулярно проверять затяжку клемм CAGE CLAMP®, отсутствие окислов и повреждений кабелей.
Поддерживать чистоту: удалять пыль сухим воздухом, не использовать агрессивные растворители; соблюдать IP20 и недопускать конденсации.
Контролировать параметры окружающей среды (температура, влажность, вибрации, концентрация H2S/SO2) в пределах нормы.
Создавать резервные копии проектов ПЛК и конфигурации; изменения параметров выполнять через рекомендованные утилиты WAGO.
Отключать питание перед обслуживанием, применять ESD‑защиту при работе с электроникой.

Придерживаясь этих рекомендаций, вы обеспечите стабильную работу контроллера Wago 750‑816/300‑000 и прогнозируемый срок службы в составе распределённых систем управления на базе Modbus RTU и RS‑232.
