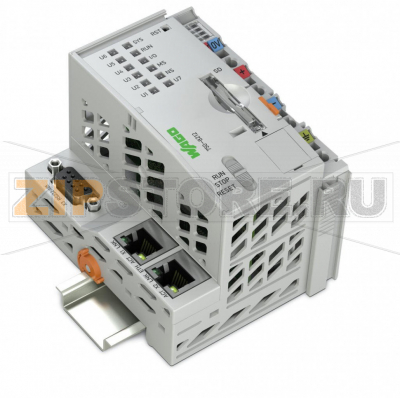

Модуль управления PFC200 представляет собой компактный ПЛК для модульных систем WAGO-I/O-SYSTEM. Помимо сетевых интерфейсов и интерфейсов полевых шин модуль управления поддерживает все дискретные, аналоговые и специальные модули, входящие в серию 750/753.
Два интерфейса ETHERNET, а также интегрированный маршрутизатор обеспечивают возможность встраивания в топологию сети.
Интегрированный веб-сервер предоставляет пользователю возможность выполнять конфигурацию и получать информацию о состоянии от PFC200.
Кроме обрабатывающей промышленности и автоматизации инженерных систем зданий, типичными сферами применения для PFC200 являются машинное производство и технологические линии (например, упаковочные линии, бутилирование, текстильное производство, производство и обработка металла и древесины).
Программирование в соответствии с IEC 61131-3
Технические данные
| Связь | Modbus TCP Ethernet Modbus RTU RS-232 serial interface RS-485 interface EtherNet/IPTM Adapter (slave), library for e!RUNTIME EtherCAT-Master (mit Zusatzlizenz) MQTT |
| Протоколы | DHCP DNS NTP FTP FTPS SNMP HTTP HTTPS SSH |
| Visualization | Web-Visu |
| Операционная система | Работающая в реальном масштабе времени ОС Linux (с пакетом исправлений RT-Preemption) |
| Процессор | Cortex A8; 1 GHz |
| Programming languages per IEC 61131-3 | Instruction List (IL) Ladder Diagram (LD) Function Block Diagram (FBD), Continuous Function Chart (CFC) Structured Text (ST) Sequential Function Chart (SFC) |
| Программирование | e!COCKPIT (based on CODESYS V3) WAGO-I/O-PRO V2.3 |
| Configuration options | e!COCKPIT WAGO-I/O-CHECK Web-based management e!RUNTIME library CODESYS Library |
| Baud rate (communication/fieldbus 1) | 10/100 Mbit/s |
| Baud rate | ETHERNET: 10/100 Mbit/s |
| Transmission medium (communication/fieldbus) | ETHERNET: Twisted Pair S-UTP; 100 ?; Cat. 5; Line length (max.): 100 m |
| Оперативная память (RAM) | 512 MB |
| Внутренняя память (флэш) | 4096 MB |
| Hardware non-volatile memory | 128 Kbytes |
| Program memory | CODESYS V2: 16 MB; e!RUNTIME: 32 MB |
| Data memory | CODESYS V2: 64 MB; e!RUNTIME: 128 MB |
| Software non-volatile memory | 128 Kbytes |
| Non-volatile software memory | 128, Kbytes |
| Тип карты памяти | SD and SDHC up to 32 GB (All guaranteed properties are only valid in connection with the WAGO memory card.) |
| Memory card slot | Пружинный механизм фиксации, герметизирующая откидная крышка |
| Количество модулей ввода-вывода (на узел) | 250 |
| Number of I/O modules without bus extension max. | 64 |
| Input and output process image (internal) max. | 1000 Worte/1000 Worte |
| Input and output process image (MODBUS) max. | CODESYS V2: 1000 Worte/1000 Worte; e!RUNTIME: 32000 Worte/32000 Worte |
| Indicators | LED (SYS, RUN, I/O, U1 … U7) red/green/orange: Status system, program, internal data bus, status programmable by user (can be used via CODESYS library); LED (A, B) green: System power supply status, field supply |
| System supply voltage | DC 24 V(-25 … +30 %); via wiring level (CAGE CLAMP® connection) |
| Тип. входной ток при номинальной нагрузке (24 В) | 550 mA |
| Total current for system supply | 1 700 mA |
| Supply voltage (actuator) | , |
| Field supply voltage | DC 24 V (-25 … +30 %); via power jumper contacts |
| Current carrying capacity of the power jumper contacts | 10 A |
| Number of outgoing power jumper contacts | 3 |
| Изоляция | 500 В система/питание |
Данные соединения

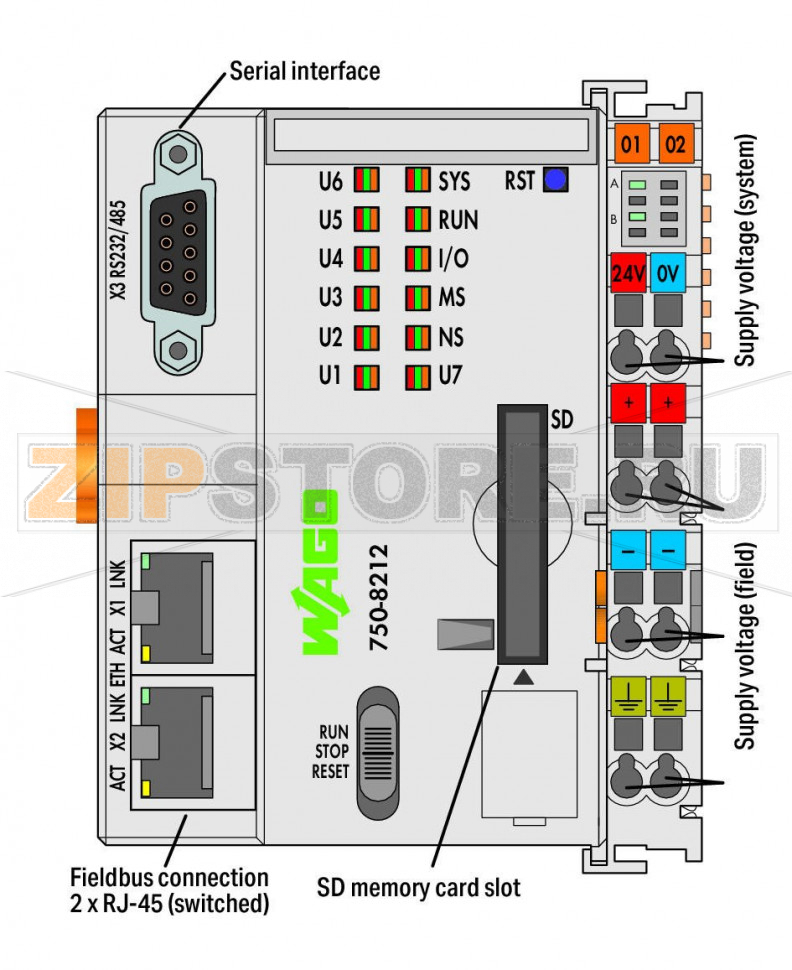

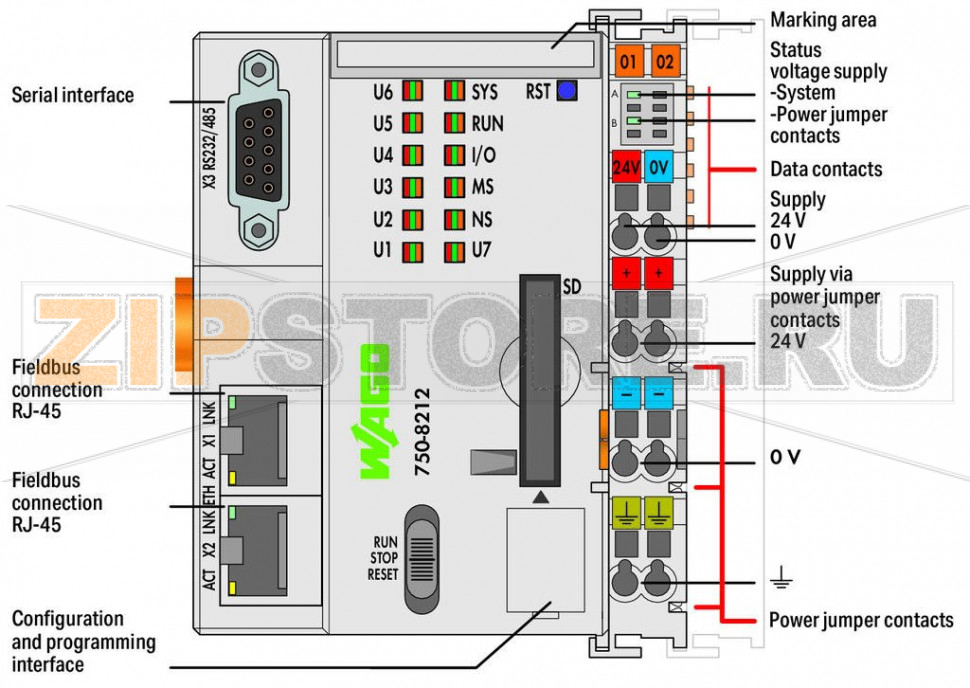

| Connection technology: communication/fieldbus | Modbus TCP/UDP: 2 x RJ-45; Modbus RTU: 1 x D-Sub 9 socket; RS-232 serial interface: 1 x D-Sub 9 socket; RS-485 interface: 1 x D-Sub 9 socket |
| Connection technology: system supply | 2 x CAGE CLAMP® |
| Connection technology: field supply | 6 x CAGE CLAMP® |
| Connection type (1) | System/field supply |
| Размеры одножильных проводников | 0,08 … 2,5 mm? / 28 … 14 AWG |
| Тонкие многожильные проводники | 0,08 … 2,5 mm? / 28 … 14 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Connection technology: Device configuration | 1 x 4-pole male connector |
Geometrical Data
| Ширина | 78,6 mm / 3.094 inch |
| Высота | 100 mm / 3.937 inch |
| Длина | 71,9 mm / 2.831 inch |
| Length from upper-edge of DIN-35 rail | 64,7 mm / 2.547 inch |
Механические данные
| Вес | 213,7 g |
| Цвет | светло-серые |
| материал корпуса | Polycarbonate, polyamide 6.6 |
| Маркировка соответствия | CE |
Environmental Requirements
| Surrounding air (operating) temperature | 0 … 55 °C |
| Surrounding air (storage) temperature | -40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения (5) | 2 per IEC 61131-2 |
| Рабочая высота | without temperature derating: 0 … 2000 m; with temperature derating: 2000 … 5000 m (0.5 K/100 m); max.: 5000 m |
| Относительная влажность воздуха (без конденсации) | 95 % |
| Монтажное положение | любой |
| Тип монтажа | DIN-рейка 35 мм |
| Виброустойчивость | 4g per IEC 60068-2-6 |
| Ударопрочность | 15g per IEC 60068-2-27 |
| ЭМС - помехоустойчивость | acc. to EN 61000-6-2, marine applications |
| ЭМС - излучение помех | acc. to EN 61000-6-3, marine applications |
| Устойчивость к воздействию загрязняющих веществ | Per IEC 60068-2-42 and IEC 60068-2-43 |
| Permissible H2S contaminant concentration at a relative humidity 75 % | 10 ppm |
| Permissible SO2 contaminant concentration at a relative humidity 75 % | 25 ppm |
Коммерческие данные
| Тип упаковки | BOX |
| Country of origin | DE |
| GTIN | 4055143758789 |
| Customs tariff number | 85371091990 |
| Производитель | Wago |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |
