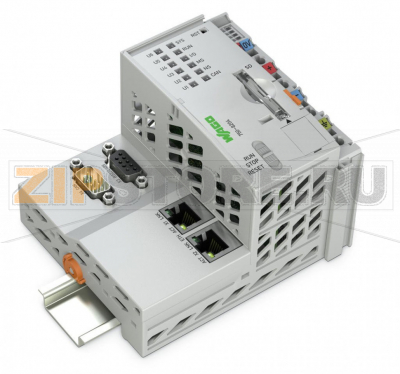

Модуль управления PFC200 — компактный ПЛК для модульных систем WAGO-I/O-SYSTEM. Помимо сетевых интерфейсов и интерфейсов полевых шин, модуль управления поддерживает все дискретные, аналоговые и специальные модули серий 750/753.
Два интерфейса ETHERNET и встроенный маршрутизатор обеспечивают удобное встраивание в существующую сетевую топологию.
Интегрированный веб-сервер позволяет выполнять конфигурацию и получать информацию о состоянии контроллера PFC200.
Помимо обрабатывающей промышленности и автоматизации инженерных систем зданий, типичные сферы применения PFC200 — машиностроение и технологические линии (упаковка, розлив, текстиль, производство и обработка металла и древесины).
| Связь | CANopen; Modbus TCP; Ethernet; Modbus RTU; последовательный интерфейс RS-232; интерфейс RS-485 |
| Протоколы | DHCP; DNS; NTP; FTP; FTPS; SNMP; HTTP; HTTPS; SSH |
| Визуализация | Web-Visu |
| Операционная система | Linux реального времени (RT-Preemption) |
| Процессор | ARM Cortex-A8, 600 МГц |
| Языки программирования (IEC 61131-3) | Instruction List (IL); Ladder Diagram (LD); Function Block Diagram (FBD), Continuous Function Chart (CFC); Structured Text (ST); Sequential Function Chart (SFC) |
| Средства программирования | e!COCKPIT (на базе CODESYS V3); WAGO-I/O-PRO V2.3 |
| Варианты конфигурирования | e!COCKPIT; WAGO-I/O-CHECK; Web-based Management; библиотека e!RUNTIME; библиотека CODESYS |
| Скорость передачи данных (коммуникация/полевые шины) | 10/100 Мбит/с |
| Среда передачи | ETHERNET: витая пара S-UTP; 100 Ω; Cat. 5; макс. длина линии 100 м |
| Оперативная память (RAM) | 256 MB |
| Встроенная флэш‑память | 256 MB |
| Аппаратная энергонезависимая память | 128 Kbytes |
| Память программ | CODESYS V2: 16 MB; e!RUNTIME: 60 MB (память программ и данных, динамическое распределение) |
| Память данных | CODESYS V2: 64 MB; e!RUNTIME: 60 MB (память программ и данных, динамическое распределение) |
| Энергонезависимая память ПО | 128 Kbytes |
| Тип карты памяти | SD и SDHC до 32 ГБ (гарантированные характеристики при использовании карты WAGO 758-879/000-001) |
| Слот карты памяти | Пружинная фиксация, герметизирующая откидная крышка |
| Количество модулей ввода-вывода (на узел), макс. | 250 |
| Число модулей без расширения шины, макс. | 64 |
| Образ процесса ввода/вывода (внутренний), макс. | 1000 слов / 1000 слов |
| Образ процесса ввода/вывода (MODBUS), макс. | CODESYS V2: 1000 слов / 1000 слов |
| Образ процесса ввода/вывода (CAN), макс. | 2000 слов / 2000 слов |
| Индикаторы | LED (SYS, RUN, I/O, U1…U6) красный/зелёный/оранжевый: состояние системы, программы, внутренней шины данных, CANopen; пользовательские статусы (через библиотеку CODESYS). LED (A, B) зелёные: состояние системного и полевого питания |
| Напряжение системного питания | DC 24 В (−25…+30 %); через уровень проводки (клеммы CAGE CLAMP) |
| Тип. входной ток при 24 В | 550 mA |
| Суммарный ток системного питания | 1700 mA |
| Напряжение питания (исполнительные цепи) | — |
| Полевое питание | DC 24 В (−25…+30 %); через перемычки питания |
| Токовая нагрузочная способность перемычек | 10 A |
| Число исходящих перемычек питания | 3 |
| Изоляция | 500 В система/питание |

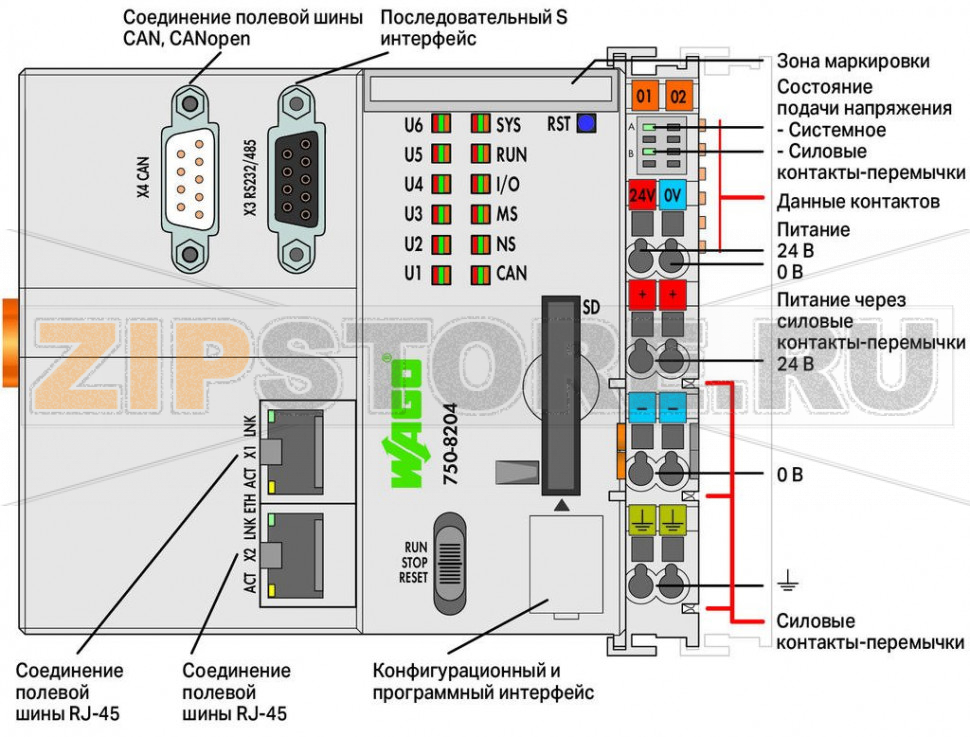

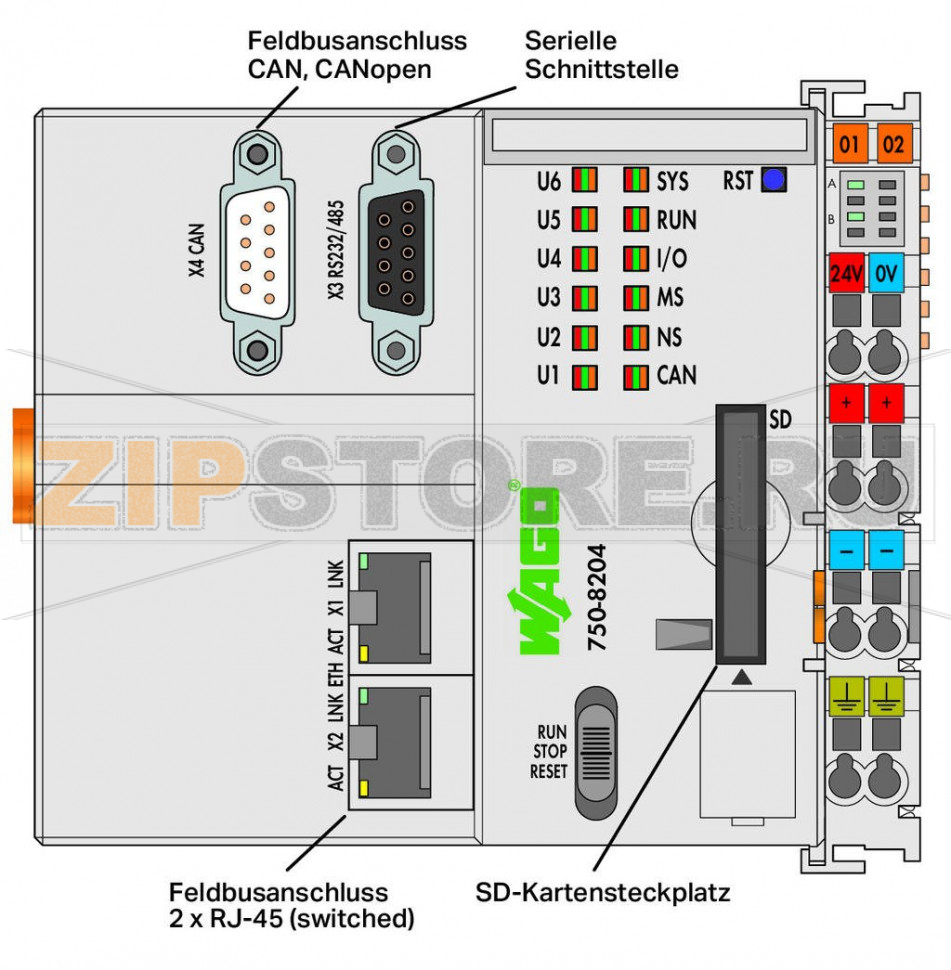

| Технология подключения: коммуникация/полевые шины | CANopen: 1× D-Sub 9; Modbus TCP/UDP: 2× RJ-45; Modbus RTU: 1× D-Sub 9 (розетка); RS-232: 1× D-Sub 9 (розетка); RS-485: 1× D-Sub 9 (розетка) |
| Технология подключения: системное питание | 2× CAGE CLAMP |
| Технология подключения: полевое питание | 6× CAGE CLAMP |
| Тип подключения | Системное/полевое питание |
| Сечение одножильных проводников | 0,08…2,5 мм² / 28…14 AWG |
| Тонкие многожильные проводники | 0,08…2,5 мм² / 28…14 AWG |
| Длина зачистки | 8…9 мм / 0,31…0,35 дюйма |
| Технология подключения: конфигурация устройства | 1× 4‑контактный штекер |
| Ширина | 112 мм / 4.409" |
| Высота | 71,9 мм / 2.831" |
| Высота от верхнего края DIN‑рейки | 64,7 мм / 2.547" |
| Длина | 100 мм / 3.937" |
| Вес | 246,7 г |
| Цвет | светло‑серый |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Маркировка соответствия | CE |
| Температура окружающего воздуха (эксплуатация) | 0…55 °C |
| Температура окружающего воздуха (хранение) | −40…85 °C |
| Степень защиты | IP20 |
| Степень загрязнения | 2 по IEC 61131-2 |
| Рабочая высота | без дерейтинга: 0…2000 м; с дерейтингом: 2000…5000 м (0,5 K/100 м); макс.: 5000 м |
| Относительная влажность (без конденсации) | до 95 % |
| Монтажное положение | любой |
| Тип монтажа | DIN‑рейка 35 мм |
| Виброустойчивость | 4 g по IEC 60068-2-6 |
| Ударопрочность | 15 g по IEC 60068-2-27 |
| ЭМС — помехоустойчивость | в соответствии с EN 61000-6-2, морские применения |
| ЭМС — излучение помех | в соответствии с EN 61000-6-3, морские применения |
| Устойчивость к загрязняющим веществам | по IEC 60068-2-42 и IEC 60068-2-43 |
| Допустимая концентрация H2S при 75 % RH | 10 ppm |
| Допустимая концентрация SO2 при 75 % RH | 25 ppm |
| Группа товара | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Страна производства | DE |
| GTIN | 4050821739487 |
| Код ТН ВЭД | 85371091990 |
Контроллер PFC200 Wago 750-8204 — решение для построения распределённых систем управления на базе модульной платформы WAGO-I/O-SYSTEM. Устройство ориентировано на надёжную работу в промышленных условиях, обеспечивает быстрый ввод в эксплуатацию и дальнейшее сопровождение через веб-интерфейс и популярные среда разработки. Благодаря поддержке полевых шин и стандартных протоколов, контроллер легко интегрируется в существующую инфраструктуру и взаимодействует с широким спектром модулей ввода-вывода и оборудования.
Контроллер подходит для задач автоматизации технологических установок, машиностроения, упаковочных и розливных линий, а также инженерных систем зданий. Встроенный веб-сервер упрощает диагностику, обновление прошивок и управление пользователями. Модульная архитектура позволяет масштабировать проект по мере роста требований: добавлять дискретные, аналоговые и специализированные модули, менять конфигурацию без длительных простоев.
В повседневной эксплуатации PFC200 демонстрирует устойчивость к вибрациям, электромагнитным помехам и перепадам температуры в заявленных пределах. Поддерживаются современные методы программирования по IEC 61131‑3, что даёт возможность использовать типовые библиотеки и ускорять разработку. Для удалённого доступа и безопасного обмена данными доступны защищённые службы, что важно при подключении к корпоративным сетям и верхнему уровню АСУ ТП.
Наиболее распространённые причины отказов: нестабильное или несоответствующее питание, перегрев из‑за плохой вентиляции и запыления шкафа, конденсат и повышенная влажность, агрессивные газовые среды сверх допустимых концентраций, статические разряды при неправильном обращении, ошибки при обновлении прошивки или несовместимое ПО, механические воздействия и вибрации выше нормы, а также деградация носителя данных при интенсивной записи.
Признаки неисправности: контроллер не переходит в режим RUN, отсутствует связь по сети или по шинам, системные индикаторы сигнализируют о критической ошибке, наблюдаются самопроизвольные перезагрузки, некорректное выполнение пользовательской логики, перегрев корпуса, запах перегрева, ошибка инициализации карты памяти, невозможность подключения к веб‑интерфейсу или среде программирования.
Обеспечьте стабильное питание и используйте защиту от перенапряжений и помех. Соблюдайте температурный режим и вентиляцию шкафа, регулярно удаляйте пыль и загрязнения. Избегайте конденсата и попадания агрессивных газов, придерживаясь указанных пределов. Периодически проверяйте состояние клемм и экранирование линий связи, подтягивайте соединения при необходимости. Делайте резервные копии проекта и конфигурации, обновляйте прошивку и библиотеки только из доверенных источников. Используйте рекомендованные карты памяти и следите за объёмом журналируемых данных, чтобы продлить срок службы носителя. Проводите профилактическую диагностику по журналам событий и индикаторам, чтобы выявлять проблемы до возникновения простоев.
Следование этим рекомендациям поможет поддерживать контроллер PFC200 Wago 750-8204 в рабочем состоянии на протяжении всего жизненного цикла и снизит риски незапланированных остановов оборудования.
| Производитель | Wago |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |
