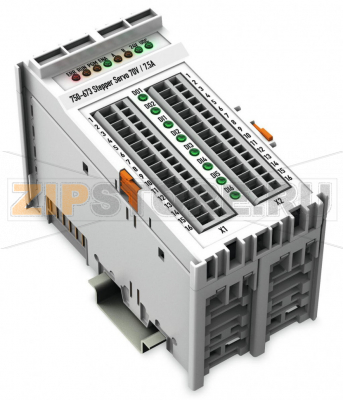

Контроллер шагового привода; - 70 В пост. тока; 7,5 A; 6 вводов; 2 вывода; светло-серые Wago 750-673

Name: Контроллер шагового привода; - 70 В пост. тока; 7,5 A; 6 вводов; 2 вывода; светло-серые Wago 750-673
Brand: Wago
SKU: 750-673

Каталожный номер 750-673

Контроллер шагового привода; - 70 В пост. тока; 7,5 A; 6 вводов; 2 вывода; светло-серые Wago 750-673 - Контроллер шагового привода; - 70 В пост. тока; 7,5 A; 6 вводов; 2 вывода; светло-серые Wago 750-673

Розничная цена

729.24 $ с НДС

array(34) { ["id"]=> string(6) "171890" ["product_id"]=> string(6) "234504" ["id_1c"]=> NULL ["sku"]=> string(7) "750-673" ["sort"]=> string(1) "0" ["name"]=> string(7) "750-673" ["image_id"]=> NULL ["price"]=> float(69280) ["primary_price"]=> string(9) "729.24128" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(69280) ["unconverted_price"]=> float(729.24) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(69280) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [43459]=> string(12) "Кабель" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1041 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 69280 ₽ с НДС

Последнее обновление базы:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

750?673 представляет собой интеллектуальный контроллер шагового привода с установленным силовым приводом и функцией инкрементного шифратора, предназначенный для управления 2-фазными шаговыми двигателями до 70 В / 7,5 А. 64-кратное масштабирование микрокоманд препятствует потере шагов из-за резонанса в фазе ускорения и препятствует чрезмерному износу механических частей. Контроллер имеет функцию векторного управления, которая, вместе с инкрементным шифратором, значительно содействуют улучшению динамической характеристики частоты вращения. шесть конфигурируемых входов для пуска/останова, концевого ограничения, начальной установки, толчкового/пошагового перемещения и т.п. могут непосредственно обрабатываться внутренним программным обеспечением без всякой задержки. Два выхода могут быть связаны с внутренними функциями или же использоваться свободно. Благодаря гибким возможностям, таким как позиционирование с различным линейным ускорением, использование таблиц команд, функция распределительного вала, автоматический опорный сигнал, и другим управляемым событиями характеристикам модуль подходит для широкого диапазона сфер применения. Интерфейс программирования одинаков для всех модулей контроллеров шаговых приводов WAGO.

Технические данные

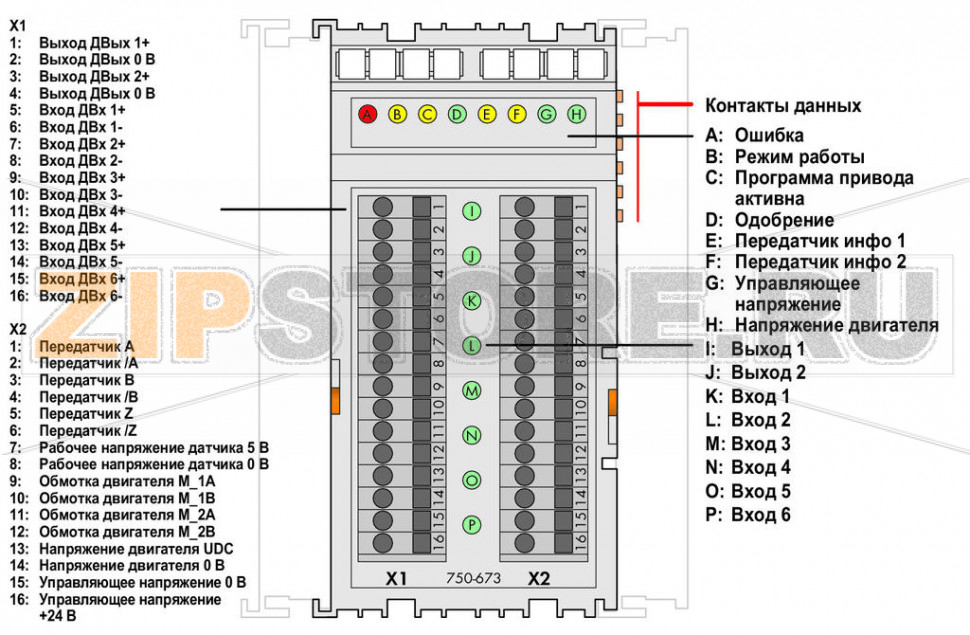

Device-specific	Входы (предустановки): ДВх 1: останов привода, ДВх 2: контрольный вход, ДВх 3: толчковый переключатель в положительном направлении, ДВх 4: толчковый переключатель в отрицательном направлении, ДВх 5: концевой выключатель в положительном направлении, ДВх 6: концевой выключатель в отрицательном направлении; выходы (предустановки): ДВых 1: цель достигнута, ДВых 2: ошибка. Входы и выходы могут быть произвольно переконфигурированы.
Number of digital outputs	2
Количество выходов	1 шаговый двигатель (2 фазы)
Мощность счетчика	32 Bit
Подключение датчика	A, /A, B, /B, C, /C
Частота датчика	1 MHz
Питание датчика	5 В пост. тока, 300 мА, с защитой от короткого замыкания
Квадратурный дешифратор	4-страничный отчет
Входной фильтр	100 мкс, может быть установлен программный фильтр
Входной ток (тип.)	2,8 мA
Output current per channel	0,5 A
Выходной ток	short-circuit-protected
Switching frequency max.	5 Hz; inductive load to IEC947-5-1, DC13
Тип нагрузки	Индуктивная нагрузка, резистивная нагрузка (макс. 2 Гн), лампы
Ток электродвигателя	2 x 7,5 A - временный; снижение номинального значения начиная с 50 °C; 2 x 5,0 A - номинальный ток; снижение номинального значения начиная с 50 °C
Выходное напряжение	Управляющее напряжение: 24 В пост. тока (-25 - +30%), замкнутый ток: 120 мА + 2 x 0,5 A (ДВых1, ДВых2, зависит от нагрузки) + прибл. 100 мА (шифратор); Напряжение электродвигателя: номинальное значение 55 В пост. тока, абсолютная верхняя граница: 71,5 В, абсолютная нижняя граница: 18 В, замкнутый ток, тип. = 5 мА, защита с помощью внешнего плавкого предохранителя 5 A
Напряжение сигнала (0)	?3 … +5 VDC
Напряжение сигнала (1)	15 … 30 VDC
Напряжение сигнала	совместимо с RS-485/RS-422, общая "земля" с напряжением электродвигателя и управляющим напряжением
Диагностика	перенапряжение из-за короткого замыкания или замыкания на землю, перегрев, мониторинг напряжения питания, обрыв провода электродвигателя, неправильное направление вращения "инкрементный шифратор - двигатель"
Разрешение	15 бит + 16 бит предварительный делитель частоты; 64 микрошага на полный шаг
Resolution Stepper	23 бита + знаковый бит
Load type of switching frequency	inductive load to IEC947-5-1, DC13
Schrittfrequenz, Vollschritt max	7 812 Hz
Битовая ширина	12 байтов входы/выходы
Защита	Мониторинг соединений двигателя на предмет короткого замыкания: короткое замыкание обмотки и короткое замыкание на 0 В и 24 В; питание 24 В: защита от обратного напряжения; питание электродвигателя: защита от обратного напряжения с помощью внешнего плавкого предохранителя
Нагрузочный резистор	внутр. 120 Ом
Функции	Позиционирование, синус-квадратичные сигналы, изменение контрольных точек на ходу, управление крутящим моментом
System supply voltage	DC 5 V; via data contacts
Current consumption, system supply (5 V)	70 mA
Изоляция	500 В система/питание

Данные соединения

Connection technology: In-/Outputs	32 x CAGE CLAMP®
Connection type (1)	Inputs/Outputs
Размеры одножильных проводников	0,08 … 1,5 mm? / 28 … 14 AWG
Тонкие многожильные проводники	0,08 … 1,5 mm? / 28 … 14 AWG
Длина снятия изоляции	5 … 6 mm / 0.2 … 0.24 inch
Anschlussanforderung zulassige Leitungslange	30 m
Connection requirement (permissible cable type)	Motor connection: shielded
Примечание (поперечное сечение проводника)	14 AWG: THHN, THWN

Geometrical Data

Ширина	48 mm / 1.89 inch
Высота	100 mm / 3.937 inch
Длина	69,8 mm / 2.748 inch
Length from upper-edge of DIN-35 rail	62,6 mm / 2.465 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Material Data

Цвет	светло-серые
материал корпуса	Polycarbonate, polyamide 6.6
Вес	183 g
Маркировка соответствия	CE

Environmental Requirements

Surrounding air (operating) temperature	0 … 55 °C
Surrounding air (storage) temperature	-40 … 85 °C
Степень защиты	IP20
Степень загрязнения (5)	2 per IEC 61131-2
Рабочая высота	0 … 2000 m
Монтажное положение	horizontal (standing/lying) or vertical
Относительная влажность воздуха (без конденсации)	95 %
Виброустойчивость	acc. to IEC 60068-2-6
Ударопрочность	15g per IEC 60068-2-27
ЭМС - помехоустойчивость	acc. to EN 61000-6-2
ЭМС - излучение помех	acc. to EN 61000-6-3
Устойчивость к воздействию загрязняющих веществ	Per IEC 60068-2-42 and IEC 60068-2-43
Permissible H2S contaminant concentration at a relative humidity 75 %	10 ppm
Permissible SO2 contaminant concentration at a relative humidity 75 %	25 ppm

Коммерческие данные

Product Group	15 (Remote I/O)
Тип упаковки	BOX
Country of origin	DE
GTIN	4045454957193
Customs tariff number	85371091990
