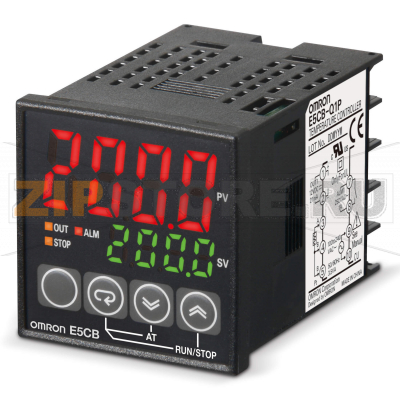

Контроллер температуры Omron E5CB-Q1P 100-240 VAC

Описание товара

Omron E5CB-Q1P — компактный цифровой регулятор температуры для панельного монтажа, рассчитанный на стабильную работу в промышленных и лабораторных условиях. Устройство сочетает PID-регулирование с логическим выходом для управления твердотельным реле и отдельным выходом сигнализации, что удобно для построения простых и надежных контуров контроля нагрева или охлаждения. Контроллер совместим с платиновыми термосопротивлениями Pt100/JPt100, поддерживает стандартное трехпроводное подключение и обеспечивает точное поддержание заданной температуры.

Применение

Регулятор используется в сушильных шкафах, термокамерах, печах малого и среднего объема, упаковочном и пищевом оборудовании, системах термостабилизации технологической оснастки. Благодаря импульсному выходу для ТТР легко интегрируется с твердотельными реле с входом постоянного напряжения, обеспечивая безызносное коммутирование нагрузки.

Принцип работы

Контроллер принимает сигнал от датчика Pt100 и рассчитывает управляющее воздействие по алгоритму PID, сводя к минимуму перерегулирование и колебания температуры. Импульсный выход подает управляющее напряжение на вход SSR, а дискретный выход сигнализации позволяет включать звуковую/световую индикацию или формировать сообщение о состоянии процесса. Наличие автоматической настройки контуров упрощает запуск без глубоких знаний теории регулирования.

Монтаж и подключение

Устанавливается в стандартное окно 1/16 DIN с фиксацией прижимными скобами. Подключение выполняется клеммами с винтовыми зажимами. Для Pt100 рекомендуется трехпроводная схема с экранированным кабелем и симметричной прокладкой проводов. Импульсный выход регулятора подключается к управляющим входам SSR (обычно 4–32 V DC). Выход сигнализации — к цепям малой мощности в пределах допустимой нагрузки. Питание — от сети переменного тока согласно маркировке устройства.

Настройка

Начните с выбора типа датчика и единиц измерения, затем выполните автонастройку PID при типичной нагрузке и стабильной окружающей температуре. При необходимости откорректируйте коэффициенты вручную для снижения перерегулирования или ускорения выхода на режим. Рекомендуется включить защитные уставки (границы уставки, задержки, уровни тревог) для предотвращения перегрева.

Типичные причины поломок

• Перенапряжения и импульсные помехи в сети питания.
• Неверная коммутация выходов (перегрузка реле сигнализации, короткое замыкание, подключение индуктивной нагрузки без защиты).
• Ошибки в подключении Pt100 (обрыв, смешение проводников, окисление клемм, высокий переходной контакт).
• Попадание влаги, конденсат, агрессивные пары, пыль и перегрев корпуса при недостаточной вентиляции.
• Механические воздействия, вибрации, ослабление винтовых соединений.

Как понять, что запчасть вышла из строя

• Отсутствие индикации и реакции на питание, самопроизвольные перезагрузки.
• Нестабильные или нелогичные показания температуры, ошибки входа/выхода на дисплее, постоянные аварийные индикаторы.
• Отсутствие управляющих импульсов на SSR при изменении уставки; залипание или отсутствие срабатывания выхода сигнализации.
• Сильный нагрев корпуса, запах перегрева, визуальные следы коррозии или конденсата внутри клеммного отсека.

Рекомендации по уходу и эксплуатации

• Периодически подтягивайте винтовые клеммы, проверяйте состояние проводников и экрана датчика.
• Очищайте вентиляционные отверстия от пыли, исключайте попадание влаги; соблюдайте температурный режим шкафа.
• Используйте сетевые фильтры/СУП для защиты от импульсных перенапряжений; отделяйте силовые и сигнальные кабели.
• Не перегружайте выход сигнализации; применяйте промежуточные реле или контакторы при необходимости.
• Ежегодно проводите поверку/калибровку канала с эталонным датчиком или калибратором, особенно для ответственных процессов.
