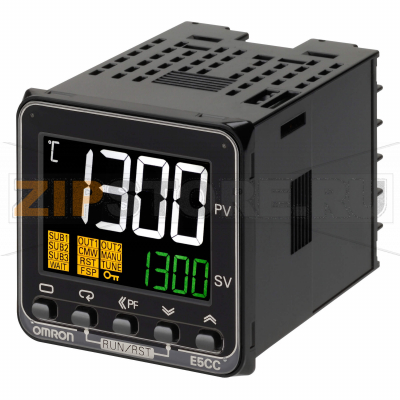

Контроллер температуры Omron E5CC-QX3A5M-001

Описание товара

Omron E5CC-QX3A5M-001 — компактный панельный ПИД‑контроллер для точного управления температурой в промышленном оборудовании. Устройство поддерживает широкий спектр датчиков, имеет универсальный вход, импульсный выход для управления твердотельными реле/тиристорными модулями, три вспомогательных выхода для сигнализации и диагностику нагревателей (HB/HS). Два входа событий позволяют гибко менять режимы работы без перепрограммирования. Контроллер рассчитан на питание от сети переменного тока и устанавливается в стандартное окно панели. Винтовые клеммы обеспечивают надежное подключение, а интуитивное меню упрощает запуск и обслуживание.

Контроллер серии E5CC применяется в печах, сушильных шкафах, экструдерах, упаковочных и пищевых машинах, линиях термообработки, лабораторных установках и климатическом оборудовании. ПИД‑алгоритм с автонастройкой помогает стабилизировать процесс при изменении нагрузки или условий окружающей среды, а встроенная индикация и сигнализация ускоряют диагностирование неисправностей.

Монтаж и настройка

• Монтаж в панель стандарта 1/16 DIN с соблюдением вентиляции и зазоров для отвода тепла.
• Прокладка силовых и сигнальных кабелей раздельно, использование экранированных линий для датчиков.
• Выбор типа датчика и единиц измерения, настройка ПИД‑параметров (возможна автонастройка), проверка направления действия управления.
• При применении диагностики нагревателя HB/HS — подключение токоизмерительного трансформатора, соответствующая настройка порогов и фильтрации.
• Проверка корректности реакций на входы событий (переключение уставок, режим RUN/STOP и т. п.).

Как понять, что узел вышел из строя

• Отсутствует индикация/контроллер не включается при наличии питания.
• Нестабильные показания, «скачки» температуры, невозможность удержания уставки при исправном нагревателе и датчике.
• Срабатывание HB/HS или других аварий при нормальной нагрузке (признак неисправности цепей контроля или параметров).
• Нет управляющего сигнала на выходе: индикатор выхода не мигает, импульсное напряжение на клеммах отсутствует.
• Постоянные ошибки конфигурации/датчика (ERR, вход вне диапазона) после проверки проводки.

Типовые причины поломок

• Перенапряжение, импульсные помехи и броски тока в сети, отсутствие защитных устройств.
• Неправильное подключение датчиков или выходов (переполюсовка, замыкание, перегрузка по току).
• Работа вне температурных/влажностных условий, конденсация, пыль и коррозия на клеммах.
• Перегрев шкафа из‑за недостаточной вентиляции или близости силовых элементов.
• Электромагнитные помехи от силовых приводов при отсутствии экранирования и разделения трасс.
• Неверная настройка типа входа, диапазонов и ПИД‑параметров, приводящая к ложной диагностике и авариям.

Рекомендации по уходу и эксплуатации

• Периодическая очистка панели и клемм от пыли, подтяжка винтовых соединений.
• Раз в 6–12 месяцев проверка датчика (сравнение с эталонным прибором) и актуализация ПИД‑настроек при изменении процесса.
• Контроль состояния нагревателя и силовой части: сопротивление изоляции, крепление ТТР/SSR, наличие теплоотвода.
• Использование сетевых фильтров и защиты от перенапряжений; разделение силовых и слаботочных кабелей, экранирование входов.
• Резервное копирование параметров, ведение журнала изменений уставок и коэффициентов.
• Соблюдение условий эксплуатации по температуре и влажности, исключение конденсата при пусках.

Контроллер Omron E5CC-QX3A5M-001 обеспечивает стабильный контроль, ускоряет поиск неисправностей благодаря HB/HS и помогает снизить простои оборудования. Правильный монтаж, грамотная настройка и регулярное обслуживание — ключ к длительной и надежной работе узла в составе системы управления.

Контроллер температуры цифровой серии E5CC, выход напряжения для управления ТТР, три вспомогательных выхода, напряжение питания 100..240 VAC, универсальный вход, сигнализация HB и HS, два входа событий
