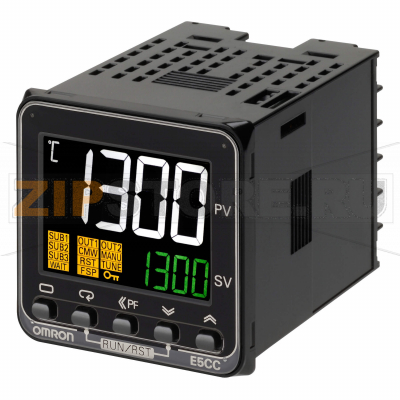

Контроллер температуры Omron E5CC-QX3D5M-003

Описание товара

Omron E5CC-QX3D5M-003 — компактный цифровой контроллер температуры для панельного монтажа, рассчитанный на работу с широким спектром датчиков и линейных сигналов. Благодаря универсальному входу и импульсному выходу напряжения устройство напрямую управляет твердотельными реле и тиристорными регуляторами мощности, обеспечивая стабильное поддержание технологической температуры. Наличие трех вспомогательных выходов облегчает организацию сигнализации и простых межблочных логик, а интерфейс RS‑485 упрощает интеграцию с ПЛК и SCADA-системами.

Контроллер удобен в наладке и эксплуатации: информативный дисплей с крупными цифрами, понятная структура меню, режимы ON/OFF и PID-регулирования с автонастройкой. Функции HB (Heater Burnout) и HS (Heater Short) помогают своевременно обнаружить обрыв или короткое замыкание нагревателей, в том числе в трехфазных цепях. Для реализации этих функций рекомендуется установка токовых трансформаторов на фазы нагревателя и корректная параметризация порогов.

Области применения устройства включают термокамеры, печи и сушильные шкафы, термопластавтоматы, упаковочное оборудование, пищевое и фармацевтическое производство, химические процессы и HVAC-задачи. Прочное исполнение и винтовые клеммы облегчают монтаж в шкафу управления и повышают надежность соединений.

Причины поломок

• Перенапряжения и броски по питанию, отсутствие защитных устройств или заземления.
• Неверная распайка входов/выходов, перегрузка импульсного выхода при прямом включении нагрузки вместо SSR/регулятора.
• Перегрев контроллера из‑за плохой вентиляции в шкафу или близости мощных теплогенераторов.
• Попадание влаги, конденсат, агрессивные среды, пыль и проводящая стружка.
• Сильные электромагнитные помехи из‑за совместной прокладки силовых и сигнальных линий.
• Неисправность или несоответствие датчика (не тот тип термопары/термосопротивления, обрыв, полярность перепутана).
• Механическое повреждение клемм, плат, корпуса.

Как понять, что запчасть вышла из строя

• Отсутствует индикация или периодическое самопроизвольное перезагрузки.
• Коды ошибок по входу датчика, постоянные срабатывания HB/HS без объективной причины.
• Нереалистичные показания температуры, сильное расхождение с эталонным термометром.
• Управляющий выход «залип» во включенном/выключенном состоянии независимо от задания.
• Невозможность войти в меню, «зависания», некорректная работа клавиш.
• Отсутствие обмена по RS‑485 при исправной линии и корректных параметрах связи.

Рекомендации по уходу и эксплуатации

• Соблюдайте диапазон питания 24 В AC/DC и используйте фильтры/защиты от перенапряжений.
• Разделяйте силовые и сигнальные кабели; для термопар применяйте экранированные провода, минимизируйте петли заземления.
• Обеспечьте вентиляцию шкафа, избегайте установки вплотную к источникам тепла.
• Периодически подтягивайте винтовые клеммы, осматривайте проводку и токовые трансформаторы.
• Проводите регулярную поверку/сверку показаний с эталонным термометром, корректируйте параметры калибровки при необходимости.
• Резервируйте настройки (через ПО/интерфейс), фиксируйте пороги сигнализаций HB/HS и проверяйте их срабатывание.
• Защищайте устройство от влаги и пыли, не допускайте конденсата при пусках в холодных помещениях.

Omron E5CC‑QX3D5M‑003 сочетает универсальность входов, удобную индикацию и надежное управление силовой частью через импульсный выход, что делает его практичным выбором для модернизации и новых проектов с трехфазными нагревателями и твердотельными регуляторами.

Контроллер температуры цифровой серии E5CC, выход напряжения для управления ТТР, три вспомогательных выхода, напряжение питания 24 V AC/DC, универсальный вход, две сигнализации HB и HS (для трехфазных нагревателей), RS-485
