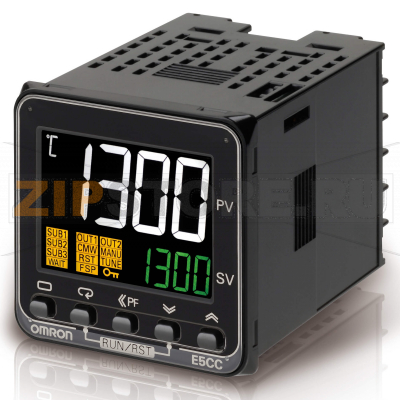

Контроллер температуры Omron E5CC-TQX3A5M-003

Описание товара

Контроллер Omron E5CC‑TQX3A5M‑003 — надежное решение для точного поддержания температуры в промышленном оборудовании и лабораторных установках. Модель сочетает универсальный вход для большинства термопар и термосопротивлений, гибкий алгоритм PID‑регулирования и выход «импульс напряжения» для управления твердотельными реле. Встроенные функции HB/HS позволяют диагностировать обрыв нагревателя и пробой твердотельного реле, в том числе в трехфазных цепях, что снижает простои и повышает безопасность. Наличие трех вспомогательных выходов упрощает вывод аварийных сигналов и реализацию межблокировок, а интерфейс RS‑485 облегчает интеграцию в линию и удаленную параметризацию.

Серия E5CC известна продуманной эргономикой: читаемый дисплей, логичная структура меню и возможности программирования профилей температуры (многоступенчатые разогрев/выдержка/охлаждение). Omron E5CC‑TQX3A5M‑003 одинаково эффективно работает в задачах упаковки, термоформования, литья пластмасс, пищевой и фармацевтической промышленности, термокамер и сушильных шкафов. Универсальность входов позволяет быстро менять датчики без замены контроллера, а импульсный выход стабильно управляет ТТР/тиристорными модулями, обеспечивая плавность и повторяемость процессов.

Причины поломок

• Перенапряжение или нестабильное питание, отсутствие защиты от импульсных бросков.
• Ошибки монтажа: перепутанные клеммы датчика, общий с «землей» силовой цепи, слабый контакт на винтовых зажимах.
• Перегрузка цепей: подключение нагрузки напрямую к импульсному выходу вместо ТТР, короткие замыкания во внешних цепях.
• Сильные электромагнитные помехи, отсутствие экранирования и разделения силовых/сигнальных кабелей.
• Перегрев корпуса из‑за размещения рядом с источниками тепла или отсутствия вентиляции.
• Конденсат и пыль, проникновение влаги при мойке оборудования.
• Неверная настройка параметров (тип входа, масштабирование), использование неподходящих датчиков или трансформаторов тока для HB/HS.
• Износ и подгорание контактов вспомогательных реле при коммутировании высоких токов без соответствующей защиты.

Как понять, что запчасть вышла из строя

• Некорректные показания температуры: скачки, «залипание» на одном значении, ошибки датчика на дисплее.
• Отсутствие реакции на изменение уставки: нагрев не включается или не выключается, нет импульсов на выходе управления.
• Частые или ложные срабатывания HB/HS, а также постоянная авария по этим каналам при исправном нагревателе.
• Невозможность связи по RS‑485, нестабильная коммуникация при прежней исправной работе.
• Вспомогательные выходы не срабатывают, внешний сигнал не приходит, индикаторы OUT/ALM не меняют состояние.
• Запуск программ нагрева невозможен или прерывается без причин, параметры не сохраняются.

Рекомендации по уходу и эксплуатации

• Обеспечить правильный монтаж в щите и теплоотвод вокруг прибора, не перекрывать вентиляционные зазоры.
• Раз в 3–6 месяцев подтягивать клеммы, осматривать проводники на предмет оплавления и окислов.
• Разделять силовые и сигнальные линии, экранировать датчики, правильно заземлять экран с одной стороны.
• Использовать сетевые фильтры/варисторы и УЗИП для защиты от перенапряжений.
• Периодически проверять корректность настроек входов и калибровку по эталонному датчику; при необходимости выполнять автонастройку PID.
• Для функций HB/HS корректно подбирать и подключать трансформаторы тока, проверять равномерность фазных токов.
• Держать лицевую панель в чистоте, протирать мягкой сухой салфеткой, избегать растворителей и струй воды.
• Хранить и эксплуатировать в сухих условиях, исключать конденсацию при пусках в холодных помещениях.
• Помнить, что датчик и твердотельное реле поставляются отдельно; использовать ТТР с подходящим током и радиатором.

Контроллер температуры цифровой серии E5CC, выход напряжения для управления ТТР, три вспомогательных выхода, напряжение питания 100..240 VAC, универсальный вход, две сигнализации HB и HS (для трехфазных нагревателей), RS-485
