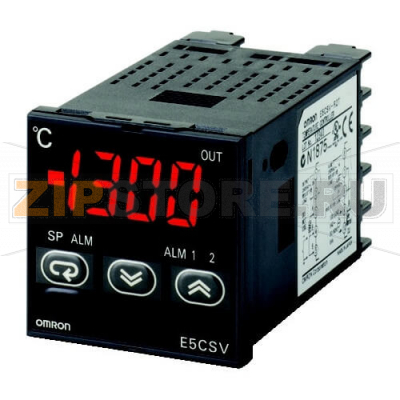

Контроллер температуры Omron E5CSV-Q1TD-500 24VAC/DC

Описание товара

Omron E5CSV — компактный и надежный контроллер температуры для простых одноконтурных систем нагрева и охлаждения в промышленной и лабораторной среде. Модель E5CSV-Q1TD-500 24VAC/DC предназначена для питания от низкого напряжения и имеет импульсный выход для управления твердотельными реле. В линейке также встречается исполнение с питанием 240 В~/= и защитной крышкой от пальцев, рассчитанное на работу в щитовом монтаже с повышенными требованиями к безопасности обслуживания. Устройства серии ориентированы на стабилизацию процесса с минимальными трудозатратами на настройку и подключение.

Контроллеры E5CSV поддерживают подключение распространенных термопар и термосопротивлений, что обеспечивает гибкость интеграции в существующую инфраструктуру. Простой интерфейс с индикацией на передней панели ускоряет ввод в эксплуатацию, а базовые функции регулирования позволяют удерживать заданную температуру в широком рабочем диапазоне. Модификация E5CSV-Q1TD-500 оптимально подходит для работы совместно с SSR при управлении нагревателями, где требуется быстрое и точное дозирование мощности.

Типичные области применения: нагревательные шкафы, паяльные ванны, упаковочное и пищевое оборудование, лабораторные стенды, камеры климатических испытаний. Для моделей с защитной крышкой от пальцев повышается безопасность при обслуживании в условиях тесной компоновки шкафов.

Признаки неисправности

• Нестабильные показания или скачки температуры при неизменных условиях процесса.
• Постоянно активная индикация аварии (ALM), невозможность выхода на заданную уставку.
• Отсутствие реакции выходного сигнала: SSR не получает импульсы, реле не срабатывает.
• Ошибки датчика (обрыв/короткое замыкание), некорректное определение типа входа.
• Самопроизвольные перезагрузки, мерцание дисплея, неработающие сегменты индикатора.
• Запах гари, следы перегрева или потемнение корпуса возле клемм.

Распространенные причины поломок

• Неправильное питание: подача 240 В на версию 24 VAC/DC или превышение допустимого диапазона напряжения.
• Ошибки монтажа: перепутанные клеммы, слабая затяжка винтов, отсутствие экранирования длинных линий датчика.
• Перенапряжения и электромагнитные помехи от силовых нагрузок при отсутствии защиты от всплесков.
• Влага, конденсат, пыль и агрессивная атмосфера, вызывающие коррозию и пробои.
• Превышение допустимой температуры окружающей среды, плотная установка без вентиляции.
• Неправильный подбор выходного каскада: перегрузка встроенного реле или некачественное SSR.

Как понять, что требуется ремонт или замена

• Контроллер не входит в режим настройки, не сохраняет параметры, зависает при работе.
• Показания явно расходятся с эталонным термометром и не поддаются корректировке.
• Выход «залипает» во включенном или выключенном состоянии независимо от уставки.
• После корректного подключения заведомо исправного датчика и питания ошибка сохраняется.

Рекомендации по эксплуатации и уходу

• Соблюдайте соответствие модели и напряжения питания (E5CSV-Q1TD-500 — 24 VAC/DC; версии на 240 В подключайте к соответствующей сети).
• Раз в 3–6 месяцев подтягивайте винтовые клеммы, очищайте вентиляционные зазоры от пыли сухой щеткой.
• Используйте экранированный кабель датчика, укладывайте линии вдали от силовых трасс, применяйте фильтры и варисторы на индуктивных нагрузках.
• Для импульсного выхода подбирайте SSR с запасом по току и радиатором; не коммутируйте мощную нагрузку напрямую через реле контроллера, если оно не рассчитано на ток цепи.
• Периодически проверяйте корректность калибровки по эталонному датчику; вносите корректировку по смещению, если предусмотрено.
• Обеспечьте температурный режим шкафа и вентиляцию, оставляйте монтажные зазоры по периметру прибора.

При замене контроллера E5CSV рекомендуется фотографировать исходную разводку клемм, подтверждать тип входного датчика в меню и сверять логику выхода (управление нагревом/охлаждением). Для исполнения с защитной крышкой от пальцев соблюдайте порядок установки крышки после сервисных работ — это снижает риск случайного контакта с токоведущими частями.
