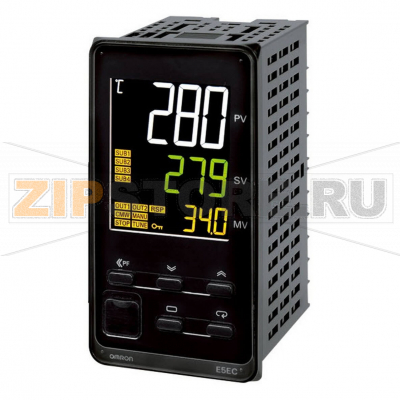

Контроллер температуры Omron E5EC-QX4D5M-009

Описание товара

Omron E5EC-QX4D5M-009 — цифровой контроллер температуры для точного управления нагревом в промышленной автоматике. Модель относится к серии E5EC и сочетает универсальный измерительный вход с импульсным выходом напряжения для управления твердотельным реле (ТТР/SSR). Контроллер применяется в печах и сушильных установках, экструзионных линиях, упаковочном и пищевом оборудовании, термокамерах, лабораторных стендах. Компактный формат 1/8 DIN упрощает встраивание в щиты, винтовые клеммы ускоряют монтаж, питание 24 V AC/DC удобно для систем низковольтной автоматики.

Назначение и возможности

Контроллер температуры серии E5EC обеспечивает стабильное поддержание заданных значений благодаря точному ПИД-регулированию и функции двухпозиционного управления. Две диагностические сигнализации HB и HS предназначены для контроля состояния трехфазных нагревателей: выявляют обрыв/перегоревшую ветвь и короткое замыкание, повышая надежность технологического процесса и безопасность. Четыре вспомогательных выхода позволяют формировать оповещения и межблочные сигналы, а два событийных входа — переключать уставки, запускать/останавливать режимы и реализовывать внешнее управление. Интерфейс RS‑485 дает возможность удаленного мониторинга и интеграции в систему управления.

Omron E5EC-QX4D5M-009 оснащен универсальным входом: поддерживаются термопары, термосопротивления и линейные аналоговые сигналы. Это облегчает стандартизацию и замену контроллера без изменения первичных датчиков. Импульсный выход напряжения рассчитан на непосредственное управление ТТР, что повышает ресурс силовой части и обеспечивает быстрый и повторяемый отклик.

Как понять, что запчасть вышла из строя

• Дисплей не включается при наличии питания, контроллер не проходит самотестирование.
• Показания «плавают», отображается ошибка входа датчика или некорректные значения при исправном датчике.
• Контрольный контур не выходит на уставку, температура растет/падает без стабилизации.
• Отсутствуют импульсы на выходе управления ТТР (нагрев не включается) или выход постоянно активен.
• Постоянно активны аварии HB/HS при исправных нагревателях и проводке.
• Нет реакции на кнопки, событийные входы, отсутствует связь по RS‑485.

Распространенные причины поломок

• Перенапряжение или неверное подключение питания 24 V AC/DC, переполюсовка по DC.
• Ошибки монтажа: перепутанные клеммы датчика, подключение сети к измерительному входу, замыкание на выходе управления.
• Промышленные помехи и импульсные броски от силовых нагрузок при отсутствии экранирования и заземления.
• Конденсат, пыль, металлическая стружка, агрессивные пары внутри шкафа.
• Перегрев в плотном шкафу, недостаточная вентиляция, вибрации и механические нагрузки на клеммы.
• Неверные параметры ПИД/фильтрации, из-за чего контроллер работает в режиме постоянной перегрузки.
• Повреждение линии RS‑485 из‑за наводок, отсутствия развязки или неправильного согласования.

Рекомендации по уходу и эксплуатации

• Периодически подтягивайте винтовые клеммы, проверяйте целостность кабелей датчика и нагревателя.
• Разносите силовые и сигнальные линии, используйте экранированные кабели для датчиков, корректное заземление.
• Ставьте защиту от перенапряжений, предохранитель по питанию, фильтры/дроссели для силовых цепей.
• Обеспечьте вентиляцию шкафа, соблюдайте расстояния по бокам контроллера, избегайте прямого нагрева.
• Настройте пороги HB/HS под фактические токи нагревателей; применяйте штатные токовые датчики согласно документации.
• Проводите автонастройку ПИД после замены нагревателя/датчика или изменения режима.
• Храните резервную копию параметров; регулярно проверяйте связь RS‑485 и терминаторы линии.
• Очищайте лицевую панель сухим мягким материалом, избегайте растворителей и влаги.
• Плановая поверка/калибровка — по регламенту предприятия или требованиям процесса.
