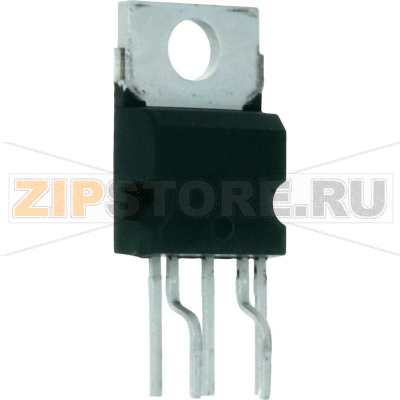

Регулятор напряжения, Pentawatt 5, 2.85-36 В, 2 A STMicroelectronics L200

Описание товара

Регулятор напряжения STMicroelectronics L200 L200CV в корпусе Pentawatt 5 — это регулируемый линейный стабилизатор с функцией ограничения тока и встроенными защитами. Он удобен для разработки простых и надежных источников питания, зарядных устройств, лабораторных блоков, а также для питания чувствительных аналоговых узлов, где важна низкая шумность и предсказуемое поведение без сложной схемотехники. L200 L200CV позволяет собрать как стабилизатор напряжения, так и источники с ограничением тока для питания светодиодов, датчиков и исполнительных механизмов.

Конструкция микросхемы включает тепловую защиту и огранинение по току, что упрощает реализацию безопасного питания для различных нагрузок. Простая обвязка и типовые схемы легко масштабируются под конкретные задачи. При правильном теплоотводе и соблюдении рекомендаций по монтажу L200 L200CV обеспечивает стабильную работу и хорошую повторяемость параметров в серийных и единичных проектах.

Причины поломок

• Перегрев из-за недостаточного радиатора, плохого теплоконтакта или отсутствия термопасты.
• Превышение допустимого входного напряжения либо резкие импульсные помехи на входе без фильтрации.
• Отсутствие обязательных входных/выходных конденсаторов или неверный выбор их параметров, вызывающих самовозбуждение и перегрузку.
• Обратное напряжение на выходе (например, от подключенного аккумулятора или большой емкости) без защитного диода.
• Индуктивная нагрузка без демпфирующих и обратных диодов, что вызывает выбросы напряжения.
• Ошибки монтажа, переполюсовка, пайка с перегревом выводов, механические повреждения корпуса.
• Воздействие электростатического разряда при работе без ESD-защиты.

Как понять, что запчасть вышла из строя

• На выходе отсутствует напряжение при наличии входного питания и исправной обвязке.
• Напряжение не регулируется: остается на минимуме, уходит в максимум или «плавает» под нагрузкой.
• Срабатывание тепловой защиты при малой нагрузке либо сильный нагрев без очевидных причин.
• Нет ограничения тока при коротком замыкании, либо, наоборот, ограничение срабатывает преждевременно.
• Повышенные пульсации и нестабильность после проверки конденсаторов и соединений.
• Аномально высокий собственный ток потребления, заметный даже на холостом ходу.
• Визуальные следы перегрева: потемнение корпуса, трещины, деформация пластика.

Рекомендации по уходу и эксплуатации

• Обеспечьте достаточный теплоотвод: корректный выбор радиатора, ровная посадка, термопаста; при необходимости применяйте изолирующую прокладку, так как металлическая площадка связана с одним из выводов.
• Размещайте входные и выходные конденсаторы как можно ближе к выводам L200 L200CV; используйте сочетание керамического и электролитического конденсаторов для подавления помех.
• Предусмотрите диод от выхода к входу для защиты от обратного тока, а для индуктивных нагрузок — обратные диоды или снабберы.
• Настраивайте ограничение тока с запасом относительно максимума нагрузки и обеспечивайте плавный пуск при больших емкостях на выходе.
• Соблюдайте чистоту монтажа и короткие «земляные» соединения, чтобы избежать самовозбуждения.
• Периодически проверяйте состояние крепежа радиатора, обновляйте термоинтерфейс при длительной эксплуатации, очищайте радиатор от пыли.
• Храните L200 L200CV в сухом месте в антистатической упаковке; работайте с ESD-защитой.

Синонимы

• Стабилизатор напряжения L200
• Регулятор напряжения L200CV
• Регулируемый линейный стабилизатор ST L200
• Стабилизатор тока/напряжения L200 Pentawatt-5
• Линейный регулятор L200 STMicroelectronics
• L200CV Pentawatt 5
• Стабилизатор питания серии L200

При проектировании на базе регулятора напряжения STMicroelectronics L200 L200CV рекомендуется следовать типовым схемам применения и учитывать тепловой режим всей конструкции. Это снижает риск отказов и обеспечивает надежную работу в составе лабораторных и промышленных решений.
