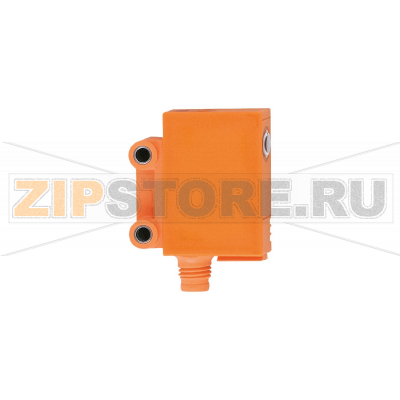

Барьер лазерный с рефлектором IFM OJR200

Описание товара

• Рефлекторный датчик
• красный свет
• Режим срабатывания на темноту
• PNP
• 1,8 m
• IP 67
• M8 Разъем

Барьерный лазерный датчик с рефлектором IFM OJR200 (каталожный номер OJR-DPKG/SO/AS) применяется для надежного обнаружения объектов на конвейерных линиях, в упаковочном оборудовании, на участках сборки и в логистике. Лазерная точка облегчает наведение на рефлектор и позволяет уверенно фиксировать даже небольшие или темные изделия. Благодаря стандартному выходу PNP и режиму срабатывания на темноту датчик легко интегрируется в типовой входной модуль ПЛК и обеспечивает стабильную логику работы в системах автоматизации.

Назначение и применение

Устройство работает по принципу рефлекторного барьера: излучатель направляет луч на отражатель, а приемник контролирует возвращенный сигнал. Прерывание луча объектом трактуется как событие. Такая схема снижает требования к монтажному месту, упрощает юстировку и уменьшает влияние фоновых объектов. IFM OJR200 используют там, где нужны четкая граница контроля, высокая повторяемость срабатываний и устойчивость к помехам окружающей среды.

Монтаж и настройка

Для корректной работы расположите датчик строго напротив рефлектора, обеспечьте прямую видимость и жесткое крепление без вибраций. Подключение выполняется через стандартный M8-разъем. Рекомендуется проложить кабель с разгрузкой натяжения и минимизировать параллельные участки с силовыми линиями. После установки проверьте стабильность индикации и корректность реакции выхода в штатном режиме.

Причины поломок

• Загрязнение оптики датчика или поверхности рефлектора пылью, маслом, конденсатом.
• Механические повреждения линзы, корпуса, рефлектора из-за ударов или неправильной чистки.
• Разгерметизация соединений и проникновение влаги при нарушении требований к IP67.
• Перегибы и обрывы кабеля, повреждения контактов M8-разъема, коррозия.
• Смещение оси датчик–рефлектор из-за вибраций или ослабления крепежа.
• Нестабильное питание, перенапряжение, электромагнитные наводки.
• Естественное снижение излучающей способности лазерного диода при длительной эксплуатации.

Как понять, что запчасть вышла из строя

• Нестабильное срабатывание: ложные сигналы или пропуски при неизменных условиях.
• Существенное уменьшение рабочей дистанции: требуется заметно приблизить рефлектор для уверенного отклика.
• Постоянное состояние выхода (всегда включен или всегда выключен) при наличии прерывания луча.
• Отсутствие или аномальная индикация на корпусе, перегрев устройства.
• Видимые дефекты: трещины линзы, помутнение, следы влаги, окисление контактов.
• Стабильная работа восстанавливается только после сильной очистки или перезапуска — признак деградации узлов.

Рекомендации по уходу и эксплуатации

• Периодически очищайте оптическое окно датчика и рефлектор мягкой безворсовой салфеткой. При необходимости используйте изопропиловый спирт; не применяйте абразивы.
• Проверяйте юстировку: ось лазера должна четко попадать в центр рефлектора. Фиксируйте крепеж с предписанным моментом.
• Контролируйте целостность кабеля и состояние M8-разъема, исключайте натяжение и кручение, используйте кабельные вводы.
• Соблюдайте чистоту окружающей зоны: экраны от брызг, защитные кожухи и укрытия продлевают ресурс.
• Следите за соответствием напряжения питания, организуйте качественное заземление и развязку от силовых цепей.
• Проводите плановые проверки: тестируйте срабатывание эталонным объектом и контролируйте стабильность индикации.
• При работе в агрессивной среде применяйте совместимые отражатели и защитные пленки на рефлектор.

Замена и совместимость

При замене ориентируйтесь на наименование Барьер лазерный с рефлектором IFM OJR200 и номер OJR-DPKG/SO/AS, чтобы сохранить логику PNP и режим срабатывания на темноту. Проверьте распиновку M8, соответствие входам ПЛК и расположение рефлектора. После замены выполните контрольную юстировку и проверку на штатном объекте.

Меры безопасности

• Отключайте питание перед монтажом и обслуживанием, соблюдайте процедуры LOTO.
• Не направляйте лазерный луч в глаза, избегайте отражений от блестящих поверхностей.
• Соблюдайте ESD-предосторожности при работе с разъемом и проводкой.

Грамотный монтаж, регулярная чистка и контроль состояния соединений позволяют датчику IFM OJR200 стабильно работать в автоматизированных линиях, снижая простои и обеспечивая предсказуемость процесса. При корректной эксплуатации этот узел надежно выполняет функции обнаружения, сохраняя точность и повторяемость срабатываний на протяжении длительного срока службы.
