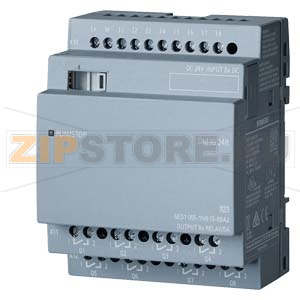

LOGO! DM16 24R, МОДУЛЬ РАСШИРЕНИЯ, НАПРЯЖЕНИЕ ПИТАНИЯ/ВХОДОВ/ВЫХОДОВ: =24 В/=24 В/РЕЛЕ, 8 DI/8 DO, ШИРИНА 4TE, ДЛЯ LOGO! 8 Siemens 6ED1055-1NB10-0BA2

Описание товара

Назначение и применение

Siemens LOGO! DM16 24R (6ED1055-1NB10-0BA2) — модуль расширения для платформы LOGO! 8, предназначенный для наращивания дискретных входов и релейных выходов в компактных системах автоматизации. Он органично дополняет базовый контроллер в проектах управления освещением и жалюзи, насосными группами и вентиляцией, воротами и шлагбаумами, небольшими станками, системами полива и другими задачами локальной автоматики. Релейные выходы удобны, когда требуется гальваническая развязка и переключение разнородных нагрузок, а входы на 24 В DC упрощают подключение стандартных датчиков и кнопок.

Монтаж и подключение

LOGO! DM16 24R устанавливается на DIN-рейку и подключается к базовому модулю LOGO! 8 через боковой системный разъём. Рекомендуется размещать модуль в защищённом щите с достаточной вентиляцией и доступом для обслуживания. При разводке проводов разделяйте силовые и сигнальные линии, соблюдайте полярность цепей 24 В DC и заземление согласно проекту. Для нагрузок с индуктивной составляющей (катушки контакторов, электромагниты) применяйте демпфирующие цепочки: диоды для DC, RC-снабберы или варисторы для AC. Затягивайте клеммы с рекомендованным моментом, не допускайте ослабления контактов.

Эксплуатация и поведение в системе

После подключения модуль автоматически определяется базовым LOGO! 8. Состояние каналов отображается в проекте (LOGO! Soft Comfort) и на экране базового блока. При грамотной коммутации релейные контакты обеспечивают устойчивую работу с типовыми бытовыми и промышленными нагрузками. Для ресурса контактов важны корректная защита от бросков тока и соответствие нагрузке.

Как понять, что модуль неисправен

• Базовый модуль не видит расширение: нет индикации, ошибка определения в меню/софте.
• Входы не реагируют на подачу сигнала: индикация не меняется, статус в программе остаётся неизменным.
• Выходы не переключают нагрузку или залипают: отсутствие щелчка реле, нестабильное срабатывание, самопроизвольные переключения.
• Перегрев корпуса в области клемм, запах гари, потемнение пластика.
• Периодические ошибки или перезагрузки при включении нагрузки (признак короткого замыкания или износа контактов).

Диагностика: проверьте напряжение питания и полярность, целостность бокового разъёма, снимите внешние провода и протестируйте входы/выходы в режиме принудительного управления из LOGO! или софта. Для реле измерьте сопротивление контактов, исключите нагрузку с чрезмерным пусковым током. Сравните поведение с заведомо исправным модулем.

Причины поломок

• Перенапряжение или импульсные помехи в цепях 24 В DC, отсутствие защиты от бросков.
• Подключение сетевого напряжения к входам 24 В DC или ошибка с общими проводами.
• Высокие пусковые токи и искрение на контактах без снабберов, сваривание контактов.
• Конденсат, пыль, агрессивные пары, попавшие внутрь корпуса, коррозия дорожек и клемм.
• Механические вибрации, удары, ослабленные винтовые соединения, локальный перегрев.
• Эксплуатация вне допустимых климатических условий и плохая вентиляция щита.

Рекомендации по уходу и продлению ресурса

• Планово (каждые 6–12 месяцев) проверяйте затяжку клемм, отсутствие нагрева и следов подгорания, очищайте корпус и щит от пыли сухим воздухом.
• Используйте перенапряженную защиту: варисторы/супрессоры на 24 В DC, фильтры на вводе, разделение «грязных» и «чистых» цепей.
• Ставьте RC-снабберы или диоды на катушки, применяйте пускозащиту для нагрузок с высоким inrush, при больших мощностях коммутируйте через контактор.
• Соблюдайте климатические условия: избегайте конденсата, обеспечьте вентиляцию и температурный запас в шкафу.
• Делайте маркировку и укладку кабелей, уменьшайте длину сигнальных линий, экранируйте длинные тракты.
• Отключайте питание перед монтажом/демонтажем, не подключайте и не отсоединяйте боковой разъём под напряжением.

LOGO! DM16 24R (6ED1055-1NB10-0BA2) — практичное расширение для LOGO! 8, позволяющее масштабировать систему без усложнения схемы. Соблюдение правил коммутации и базового обслуживания обеспечивает стабильную работу и длительный срок службы модуля в составе систем малой автоматизации.
