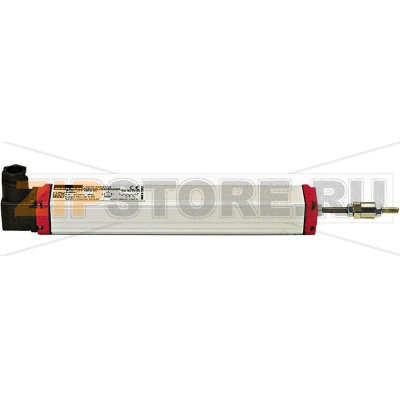

Датчик линейного перемещения 28 В/DC Opkon LPT-100-D-10K

Описание товара

Датчик линейного перемещения Opkon LPT-100-D-10K — контактный потенциометрический сенсор для точного измерения хода механических узлов и контроля положения в автоматизации, станкостроении, лабораторных установках и на конвейерных линиях. Он выдает аналоговый сигнал, пропорциональный перемещению штока, что упрощает интеграцию с ПЛК, контроллерами и показометрами. Конструкция ориентирована на стабильную работу при длительных циклах, когда важны повторяемость и предсказуемость поведения привода.

Назначение и применение

Opkon LPT-100-D-10K используют для обратной связи в сервоприводах и пневмо/гидроцилиндрах, для калибровки и позиционирования столов, формующих прессов и фасовочного оборудования, а также для мониторинга перемещения в испытательных стендах. Линейная характеристика облегчает настройку уставок и привязку к координатам.

Принцип работы

В основе — прецизионный резистивный трек и подвижный бегунок, связанный со штоком. При перемещении изменяется деление напряжения, что формирует непрерывный аналоговый выход. За счет прямой механической связи достигается высокая разрешающая способность и наглядная диагностика состояния по осциллограмме или дисплею контроллера.

Преимущества применения

• Простая электрическая схема и совместимость с типовыми входами контроллеров.
• Плавная передача сигнала без задержек и квантования.
• Удобная механическая интеграция и понятная калибровка нуля/максимума.

Причины поломок

• Естественный износ резистивного слоя и бегунка при интенсивных циклах.
• Попадание пыли, абразива, влаги; коррозия штока и контактов.
• Боковые нагрузки, перекос или несоосность крепления, удары по штоку.
• Неправильное питание, броски напряжения, наводки из-за плохого экранирования.
• Перелом кабеля, ослабление клемм, повреждение изоляции.
• Эксплуатация вне допустимых температур и вибраций.

Как понять, что запчасть вышла из строя

• Появление «мертвых зон»: сегменты хода не дают отклика либо сигнал пропадает рывками.
• Шумы и скачки выходного сигнала при плавном перемещении, дрожание показаний.
• Смещение нуля, потеря линейности, невозможность откалибровать диапазон.
• Сильное трение, заедание или обратный ход штока без изменения сигнала.
• Отсутствие ответа при корректном питании; короткое замыкание на корпус или обрыв цепи.
• Следы влаги, окисления, механические вмятины, трещины корпуса или гофры.

Рекомендации по уходу и эксплуатации

• Обеспечьте соосный монтаж без боковых нагрузок; используйте шаровые шарниры/наконечники и разгрузку кабеля.
• Защитите шток от пыли и брызг: кожух, гофра или защитный колпак в зоне абразива.
• Применяйте экранированный кабель, надежное заземление и фильтрацию помех по питанию.
• Избегайте ударов, чрезмерного вылета штока и упора в механические ограничители.
• Регулярно проводите визуальный осмотр, проверяйте плавность хода и стабильность показаний.
• Чистите сухой безворсовой салфеткой; не используйте агрессивные растворители и не смазывайте внутрь.
• Проверяйте электрические соединения и изоляцию, подтягивайте клеммы при ТО.

Практические советы по диагностике

• Снимайте график перемещения со входа контроллера: равномерный ход должен давать гладкую кривую.
• Мультиметром контролируйте целостность концов трека и непрерывность изменения сопротивления/напряжения на выходе.
• Исключите внешние факторы: проверьте питание, общий провод, экран и отсутствие помех от силовых линий.

Синонимы

Датчик линейного перемещения; потенциометрический датчик перемещения; линейный потенциометр; линейный датчик хода; сенсор положения; линейный позиционный датчик; датчик положения штока; аналоговый датчик перемещения.

Правильный монтаж и обслуживание продлевают срок службы Opkon LPT-100-D-10K и обеспечивают стабильность измерений в цикличных производственных процессах.
