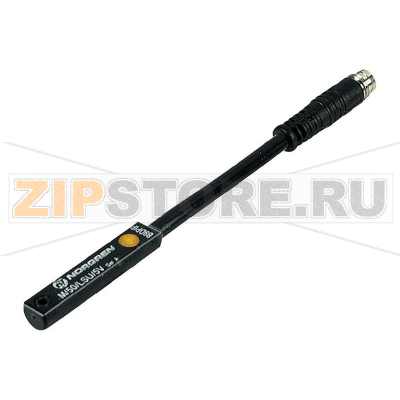

Выключатель магнитный, герконовый, розетка: M8 Norgren M/50/LSU/CP

Описание товара

Выключатель магнитный, герконовый с розеткой M8 Norgren M/50/LSU/CP применяется для фиксации положения поршня пневмоцилиндров с магнитным поршнем и формирования дискретного сигнала для контроллера или реле. Конструкция на основе геркона обеспечивает надежное срабатывание без механического износа, а стандартный разъем M8 упрощает подключение и обслуживание. Norgren M/50/LSU/CP устанавливается в зону срабатывания магнита поршня и дает стабильный сигнал в требуемой точке хода цилиндра.

Назначение и применение

Norgren M/50/LSU/CP используют в системах автоматизации, упаковочном оборудовании, на сборочных линиях, в логистических и технологических установках, где требуется контроль крайних или промежуточных положений. Выключатель совместим с пневмоцилиндрами с магнитным поршнем и подходит для интеграции в существующие цепи управления через стандартную розетку M8.

Типичные причины поломок

• Перегрузка по току или неправильный тип нагрузки (без защиты от индуктивных всплесков).
• Ошибки подключения, обратная полярность, короткое замыкание в разъеме или кабеле.
• Механическое повреждение корпуса, кабельного ввода или разъема M8.
• Вибрации и удары, вызывающие растрескивание заливки или разрегулировку положения.
• Попадание влаги и пыли из‑за нарушенной герметизации или некачественного уплотнения разъема.
• Сильные внешние магнитные поля, влияющие на корректность срабатывания.
• Чрезмерный изгиб/натяжение кабеля, износ жил и контактных групп.
• Неверный монтаж в пазу/кронштейне, приводящий к постоянному «залипанию» или отсутствию срабатывания.

Как понять, что запчасть вышла из строя

• Отсутствие сигнала при прохождении магнита поршня через зону срабатывания.
• Нестабильное или плавающее срабатывание при неизменных условиях.
• Ложные срабатывания без движения цилиндра.
• Нагрев, запах гари, следы оплавления на корпусе или разъеме M8.
• Видимые трещины, следы влаги внутри разъема, окисление контактов.
• Срабатывание только при очень близком поднесении сильного магнита (снижение чувствительности).

Рекомендации по уходу и эксплуатации

• Прокладывайте кабель с соблюдением минимального радиуса изгиба и разгрузки натяжения.
• Используйте качественные ответные части разъема M8 с исправными уплотнениями.
• Периодически проверяйте фиксацию выключателя в пазу/кронштейне и надежность резьбовых соединений.
• Размещайте проводку отдельно от силовых линий или применяйте экранирование для снижения помех.
• Ставьте защиту от перенапряжений на индуктивных нагрузках (диоды/RC‑цепи по месту).
• Не допускайте ударных нагрузок по корпусу и попадания агрессивных сред.
• Проверяйте корректность зоны срабатывания после регулировки цилиндра или демонтажа узлов.
• При мойке оборудования закрывайте разъем и избегайте прямого давления струи на область уплотнений.

Монтаж и наладка

Установку выключателя магнитного Norgren M/50/LSU/CP выполняют в зоне хода поршня, ориентируя его вдоль направления перемещения. После механической фиксации перемещают цилиндр для поиска стабильной точки срабатывания и окончательно закрепляют. Подключение через розетку M8 ускоряет ввод в эксплуатацию и упрощает сервис. Рекомендуется проверить сигнал на входе контроллера и убедиться в правильной логике работы в штатных режимах.

Диагностика

• Проверка целостности цепи и контактов разъема M8.
• Тест с внешним магнитом для подтверждения реакции геркона.
• Исключение внешних факторов: вибрации, помехи, влажность, механическое давление на корпус.
• Контроль корректности питания и параметров входа системы управления.

Синонимы

Магнитный концевик; герконовый выключатель; датчик положения поршня; магнитоконтактный датчик; концевой выключатель пневмоцилиндра; датчик положения цилиндра; магнитный датчик для цилиндров; reed‑выключатель; герконовый датчик положения; позиционный датчик для пневмоцилиндров.

Norgren M/50/LSU/CP — практичное решение для надежной фиксации положений в пневмосистемах, сопоставимое по монтажу и обслуживанию с большинством герконовых датчиков с разъемом M8 и рассчитанное на стабильную работу при корректной установке и уходе.
