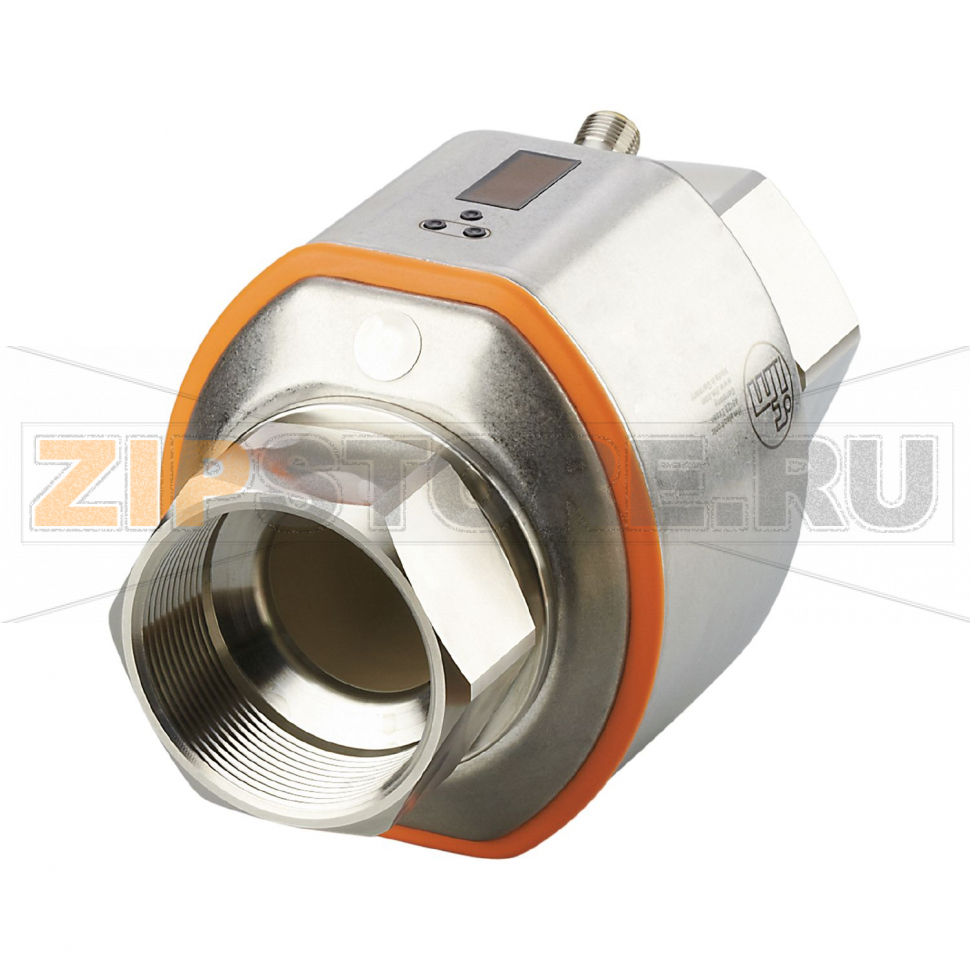

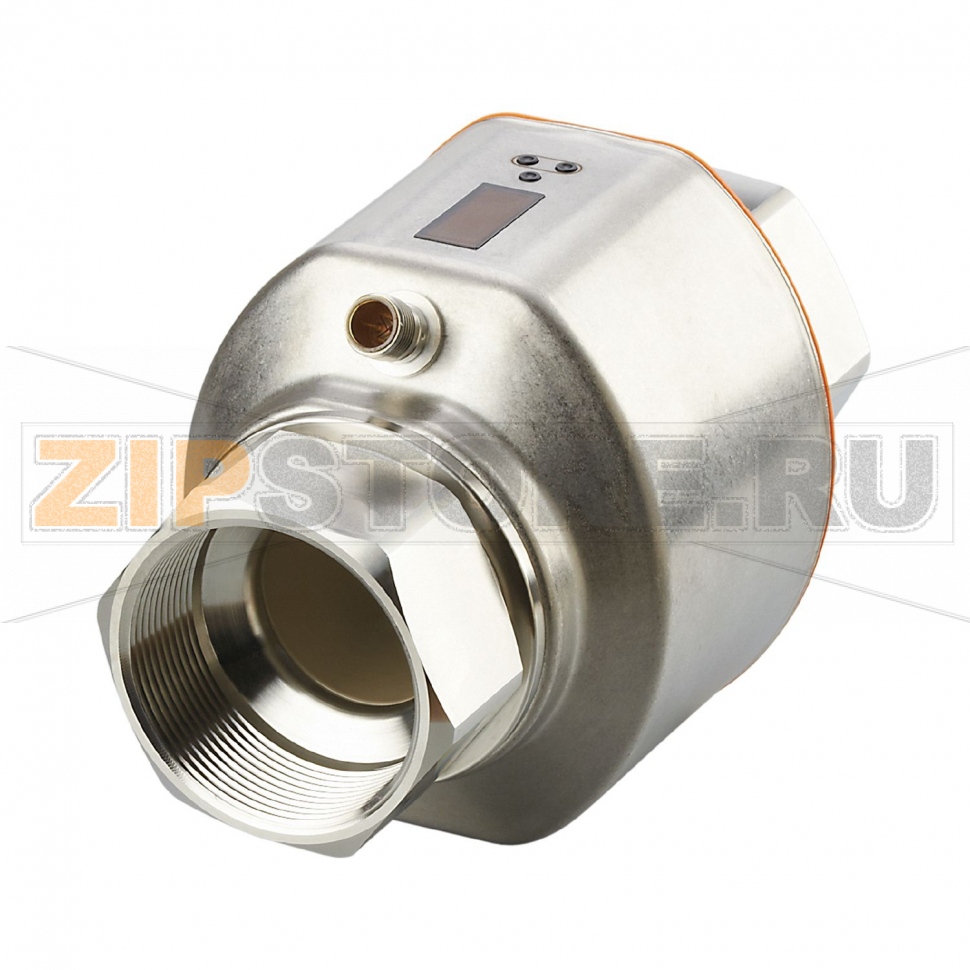

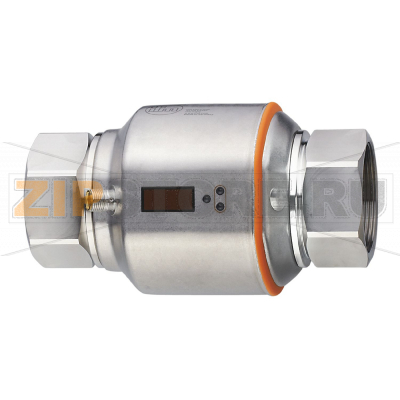

Датчик потока магнитно-индуктивный IFM SM2601

Описание товара

Датчик потока магнитно-индуктивный IFM SM2601 (модель SMN21XGXFRKG/US-100) применяется для контроля и мониторинга расхода проводящих жидкостей в системах водоподготовки, охлаждения, пищевых и химических процессах, а также в инженерных сетях. Принцип магнитно-индуктивного измерения не содержит подвижных частей, что снижает требования к обслуживанию и обеспечивает стабильность показаний при длительной эксплуатации.

IFM SM2601 выполняет функции технологической защиты и управления: контроль минимального/максимального расхода, выдача дискретных сигналов на клапаны и насосы, аналоговая передача значения расхода в ПЛК, импульсный/частотный учет и обмен параметрами по IO-Link. Конфигурирование порогов, логики PNP/NPN, фильтрации и масштабирования позволяет адаптировать устройство под режим конкретного участка. Встроенная диагностика помогает фиксировать состояния, влияющие на корректность измерения (например, неполное заполнение трубопровода).

Монтаж и подключение

Установка датчика в линию 2" NPT DN50 выполняется на заполненном участке трубопровода с обеспечением прямых участков до и после точки монтажа для уменьшения турбулентности. Рекомендуется надлежащее заземление и экранирование кабелей при работе рядом с частотными преобразователями. Подключение выходов следует выполнять в соответствии с типом сигнала: переключающие (PNP/NPN), аналоговый, импульсный/частотный. Через IO-Link можно упростить параметрирование, резервировать настройки и интегрировать IFM SM2601 в системы диагностики оборудования.

Как понять, что запчасть вышла из строя

• Показания расхода не меняются при очевидном изменении потока либо фиксируется постоянный ноль/максимум.
• Сильная нестабильность индикации без изменений в процессе (скачки, шум, самопроизвольные срабатывания).
• Ошибки/коды неисправностей на дисплее или через IO-Link; потеря связи по IO-Link.
• Отказ переключающих выходов (нет реакции при достижении порога) при исправной схеме и наличии питания.
• Визуальные признаки: протечки в зоне уплотнений, следы коррозии/перегрева, повреждение разъема.

Типичные причины поломок

• Работа с жидкостями с недостаточной электропроводностью или с наличием больших воздушных включений (пустая труба, кавитация).
• Гидроудары, превышение механической нагрузки или давления сверх прочности, неправильный монтаж фитинга 2" NPT.
• Отложения, накипь и загрязнения, перекрывающие измерительные зоны, отсутствие фильтрации потока.
• Ошибки электромонтажа: переполюсовка, некорректная настройка PNP/NPN, слабая система заземления, мощные помехи от силовых кабелей.
• Агрессивная среда, не совместимая с материалами исполнения, повреждение уплотнений.
• Механические воздействия: удар, вибрация выше допустимой, деформация корпуса или разъема.

Рекомендации по уходу и эксплуатации

• Поддерживайте участок трубы полностью заполненным; избегайте подсоса воздуха, обеспечьте правильную ориентацию и прямые участки.
• Регулярно проверяйте состояние уплотнений, резьбового соединения 2" NPT и момент затяжки; исключайте протечки.
• Проводите периодическую промывку для удаления отложений; при необходимости используйте фильтрацию на входе.
• Разносите сигнальные и силовые кабели, применяйте экранирование; контролируйте качество заземления.
• Периодически верифицируйте показания с эталонным расходомером или методом баланса, корректируйте настройки фильтрации.
• Через IO-Link сохраняйте и восстанавливайте параметризацию IFM SM2601; документируйте изменения.
• Следите за совместимостью сред и температурных режимов с исполнением датчика; избегайте гидроударов (плавное закрытие арматуры).
• При признаках нестабильности проверьте проводимость среды, отсутствие воздушных пробок и корректность конфигурации выходов.

Соблюдение этих рекомендаций повышает надежность и срок службы датчика потока магнитно-индуктивного IFM SM2601 (SMN21XGXFRKG/US-100) и обеспечивает точную и стабильную работу в составе автоматизированных систем контроля расхода.
