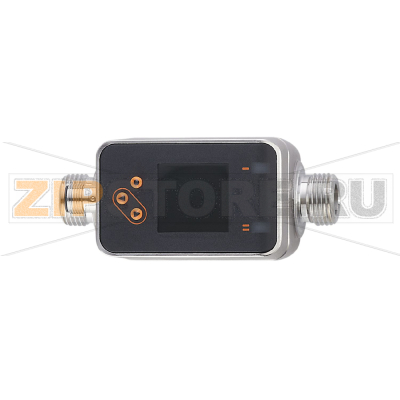

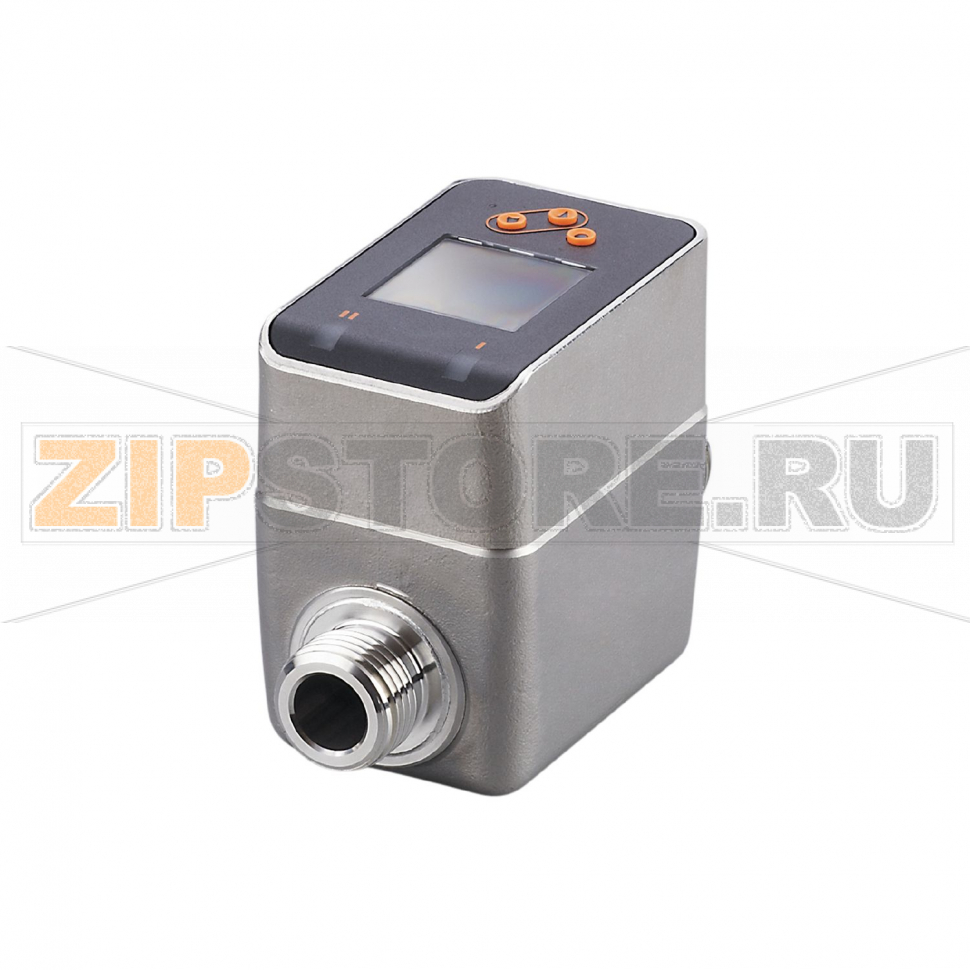

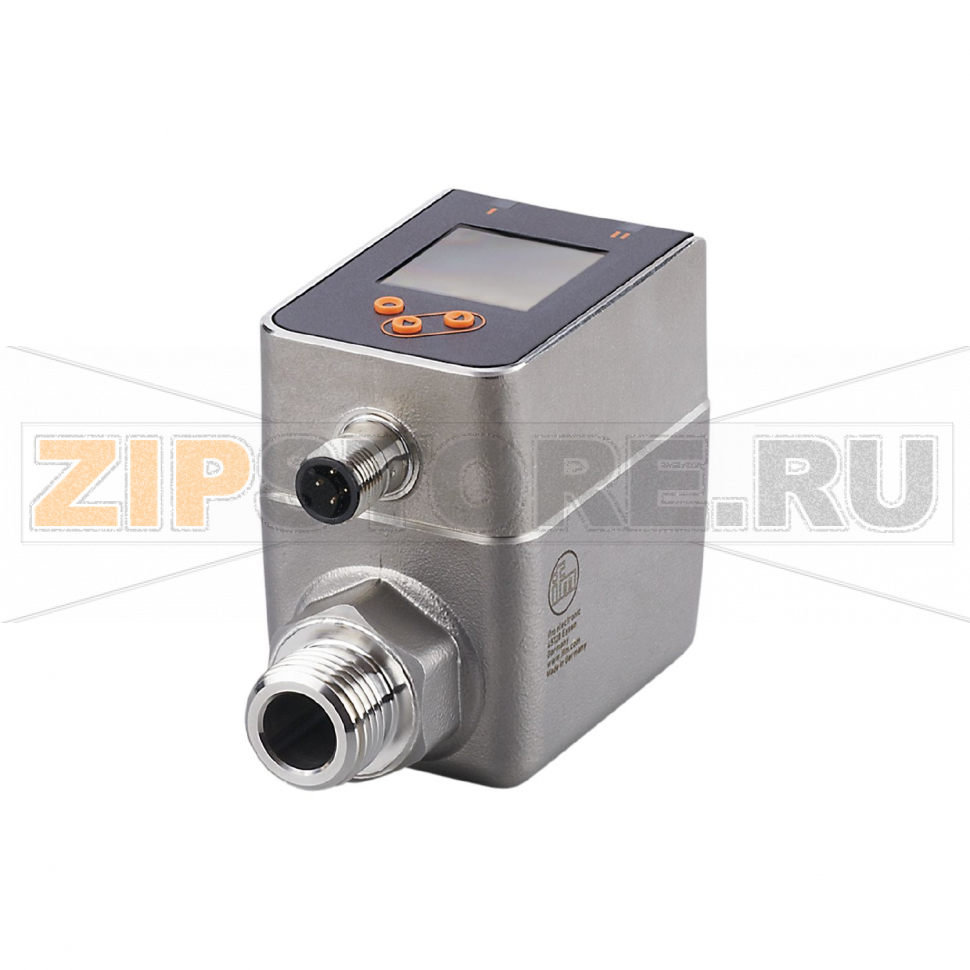

Датчик потока магнитно-индуктивный IFM SM4020

Описание товара

• Магнитно-индуктивный датчик потока
• PNP/NPN
• коммутационный сигнал
• аналоговый сигнал
• импульсный сигнал
• IO-Link
• частотный сигнал
• (конфигурируемый)
• Температура измеряемой среды -20...90 °C
• Предел прочности по давлению 16 bar
• G 1/4 DN6
• Разъем

Магнитно-индуктивный датчик потока IFM SM4020 (каталожный номер SMR14XGXFRKG/US-100) предназначен для контроля и мониторинга расхода проводящих жидкостей в замкнутых трубопроводах. Принцип действия основан на явлении электромагнитной индукции: при прохождении проводящей жидкости через магнитное поле в измерительных электродах возникает ЭДС, пропорциональная скорости потока. Отсутствие механических подвижных частей снижает износ и стабилизирует показания на длительном горизонте эксплуатации.

Устройство подходит для задач в системах охлаждения и смазки, водоподготовке, технологических линиях с CIP/NEP-циклом, в машиностроении и общепромышленной автоматике. Наличие настраиваемых выходов (в т.ч. коммутационных и аналоговых), а также интерфейса IO-Link упрощает интеграцию IFM SM4020 в существующие ПЛК и позволяет реализовать дистанционную параметрировку, журналирование и диагностику.

Монтаж и эксплуатация

Для корректной работы нужен полностью заполненный трубопровод без воздушных включений в зоне измерения. Рекомендуются прямые участки до и после датчика, исключение крутого турбулентного влияния арматуры в непосредственной близости. Корпус и трубопровод должны быть надлежащим образом заземлены для устойчивости измерения. Следите за тем, чтобы фактические температура и давление не превышали заявленных пределов; при пуске избегайте гидроударов. Подключение выполняйте через штатный разъем с соблюдением распиновки и экранирования сигнальных линий.

Типичные причины отказов

• Работа вне диапазонов температуры/давления, приводящая к деградации уплотнений и внутренней изоляции.
• Отложения, накипь и загрязнения на электродах и в сечении трубы, снижающие проводимость и искажающие показания.
• Неправильная врезка: отсутствие прямых участков, неполное заполнение, кавитация, наличие пузырьков воздуха.
• Электромагнитные помехи, некорректное заземление, использование неэкранированных кабелей на длинных линиях.
• Попадание влаги в разъем при несоблюдении требований к стыковке и уплотнению, механическое повреждение кабеля.
• Агрессивные или абразивные среды, не предусмотренные технологией, вызывающие ускоренный износ контактных зон.

Как понять, что запчасть вышла из строя

• Отсутствие реакции выходов на изменение потока при заведомо изменяющихся условиях процесса.
• Скачущие или нестабильные показания, «плавающий» ноль, периодические ложные срабатывания порогов.
• Постоянная аварийная индикация/диагностика, ошибки связи по IO-Link или некорректная идентификация устройства.
• Невозможность провести настройку порогов либо сохранить параметры, самопроизвольный сброс конфигурации.
• Визуальные признаки: следы конденсата внутри разъемной зоны, коррозия контактов, повреждения корпуса или резьбы.

Рекомендации по уходу и профилактике

• Поддерживайте чистоту трубопровода: периодически проводите промывку, удаляйте накипь и отложения безопасными для материала средствами.
• Ставьте сетчатые фильтры/ловушки грязи перед чувствительным участком при наличии механических примесей в среде.
• Соблюдайте температурно-давленческие ограничения и регламенты пуска/остановки, минимизируйте гидроудары.
• Регулярно проверяйте герметичность и состояние уплотнений, момент затяжки резьбовых соединений G 1/4 DN6.
• Периодически сверяйте показания IFM SM4020 с эталонным расходомером в реперной точке, при необходимости выполняйте повторную настройку порогов.
• Используйте экранированные кабели, корректное заземление; предохраняйте разъем от влаги и механических нагрузок, применяйте защитные колпачки при демонтаже.
• Храните и резервируйте параметры через IO-Link для быстрого восстановления или замены на датчик с номером SMR14XGXFRKG/US-100.

При соблюдении правил монтажа и обслуживания магнитно-индуктивный датчик потока IFM SM4020 обеспечивает стабильный контроль расхода и надежную работу в непрерывных технологических процессах. В случае замены следите за соответствием резьбового подключения, типом выходов и возможностями интерфейса, чтобы сохранить совместимость с существующей системой управления.
