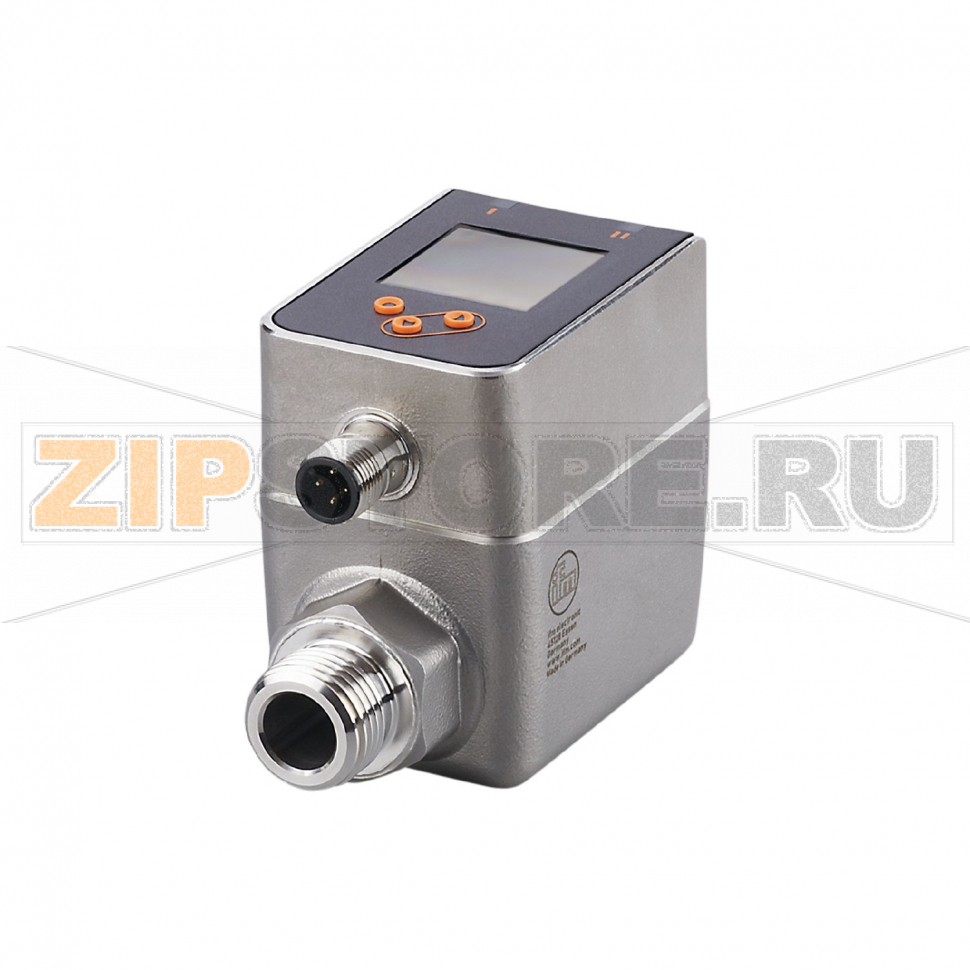

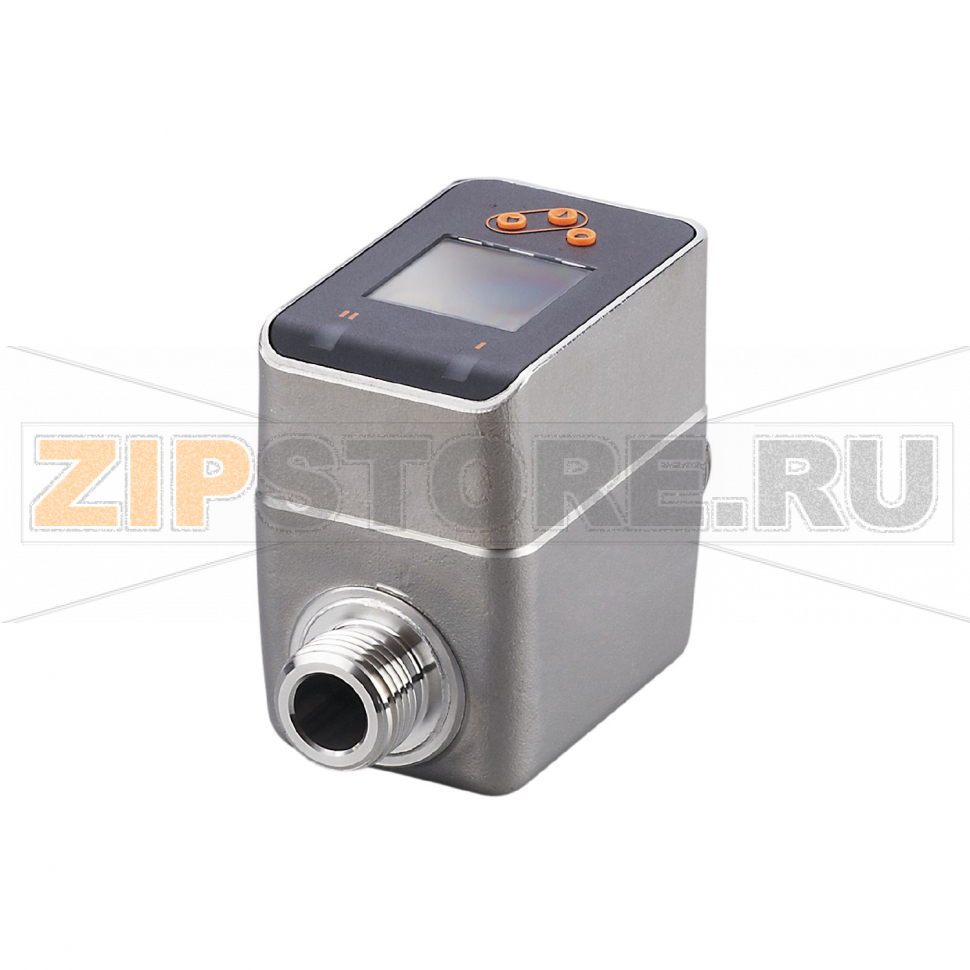

Датчик потока магнитно-индуктивный IFM SM6020

Описание товара

Датчик потока магнитно-индуктивный IFM SM6020 с каталожным номером SMR12XGXFRKG/US-100 предназначен для контроля и мониторинга расхода проводящих жидкостей в промышленных системах. Устройство обеспечивает переключающие, аналоговые, импульсные и частотные выходы, а также поддержку IO-Link для параметрирования и получения диагностической информации. Подходит для задач в системах охлаждения, водоподготовки, технологических контурах, где требуется стабильное измерение и сигнализация по заданным порогам.

Принцип действия основан на законе Фарадея: при прохождении проводящей жидкости через магнитное поле индуцируется напряжение, пропорциональное скорости потока. Для корректной работы среда должна обладать достаточной электропроводностью; непроводящие жидкости и среды с большим количеством воздуха или газа могут приводить к некорректным показаниям. IFM SM6020 (SMR12XGXFRKG/US-100) устойчив к типовым помехам и рассчитан на длительную эксплуатацию при соблюдении условий монтажа и эксплуатации.

Рекомендации по монтажу и применению

• Соблюдать прямые участки трубопровода до и после датчика (как правило, не менее 5×DN до и 3×DN после) для стабилизации потока.
• Избегать установки непосредственно за насосами, дросселирующими клапанами и в местах возможного подсоса воздуха.
• Обеспечить надлежащее заземление трубопровода и экранирование кабелей при наличии мощных источников электромагнитных помех.
• Устанавливать так, чтобы измерительная камера была постоянно заполнена жидкостью; предусмотреть развоздушивание.
• Использовать совместимые уплотнения и соблюдать рекомендуемый момент затяжки резьбовых соединений G 1/2 DN15.

Причины поломок и отказов

• Эксплуатация с непроводящими или сильно газонасыщенными средами, что приводит к нестабильным или нулевым показаниям и перегрузке выходов из‑за постоянных переключений.
• Отложения, накипь, загрязнения или металлическая стружка, вызывающие дрейф нуля, шум измерений и ускоренный износ уплотнений.
• Гидроудары, превышение предельного давления или температур, что может повредить внутренние компоненты и уплотнения.
• Неправильное подключение питания/выходов (переполюсовка, короткое замыкание, перенапряжение) и нарушение герметичности разъема.
• Сильные вибрации и механические нагрузки на корпус и резьбовое соединение.
• Коррозионное воздействие агрессивных сред при неверном подборе материалов уплотнений и арматуры.

Как понять, что запчасть вышла из строя

• Отсутствие реакции выходов (PNP/NPN, импульс, частота) при гарантированном наличии потока.
• Показания «0» или максимальное значение вне зависимости от реального расхода, частые ложные срабатывания.
• Сильная нестабильность аналогового сигнала, скачки и шум при неизменных условиях.
• Диагностические сообщения/флаги по IO-Link (ошибки качества измерения, ошибки конфигурации, предупреждения по среде).
• Следы влаги/коррозии в зоне разъема, подтекания на резьбовом соединении, нагрев корпуса без видимых причин.

Рекомендации по уходу и профилактике

• Периодически промывать систему и датчик чистой совместимой жидкостью; при необходимости использовать мягкие промывочные средства без абразивов.
• Контролировать чистоту среды: устанавливать фильтры/грязевики на подаче, своевременно их обслуживать.
• Проверять состояние разъема: целостность уплотнительного кольца, отсутствие влаги, корректная фиксация кабеля.
• Проводить регулярную проверку стабильности нулевого расхода и корректности порогов; при наличии IO-Link сохранять и документировать параметры.
• Исключать гидроудары: плавный пуск насосов, антиударная арматура, корректные режимы закрытия клапанов.
• Контролировать температуру и давление в пределах допустимых значений для IFM SM6020 (SMR12XGXFRKG/US-100).
• Проверять надежность заземления и экранирования, особенно при модернизации шкафов управления.

Грамотный монтаж, корректный выбор среды и регулярное техническое обслуживание позволяют датчику потока IFM SM6020 (SMR12XGXFRKG/US-100) обеспечить стабильный контроль расхода и надежную интеграцию в системы автоматизации за счет универсальных выходов и диагностики через IO-Link.
