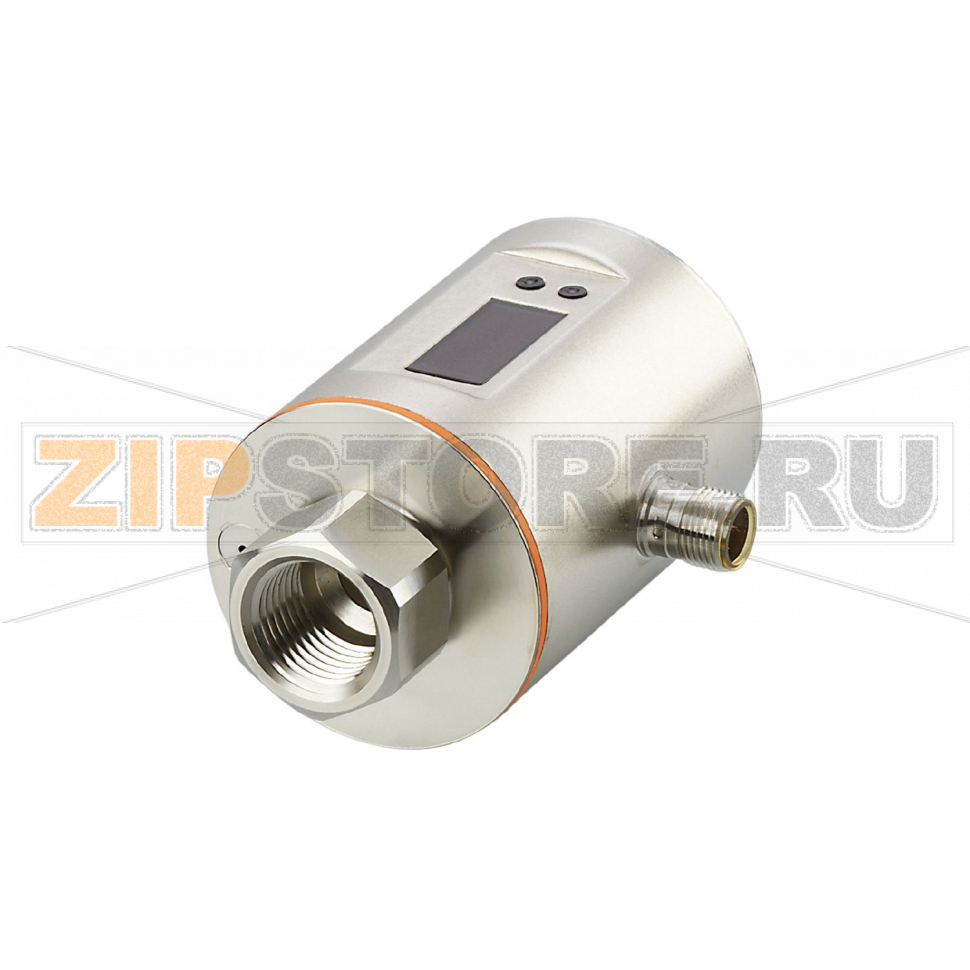

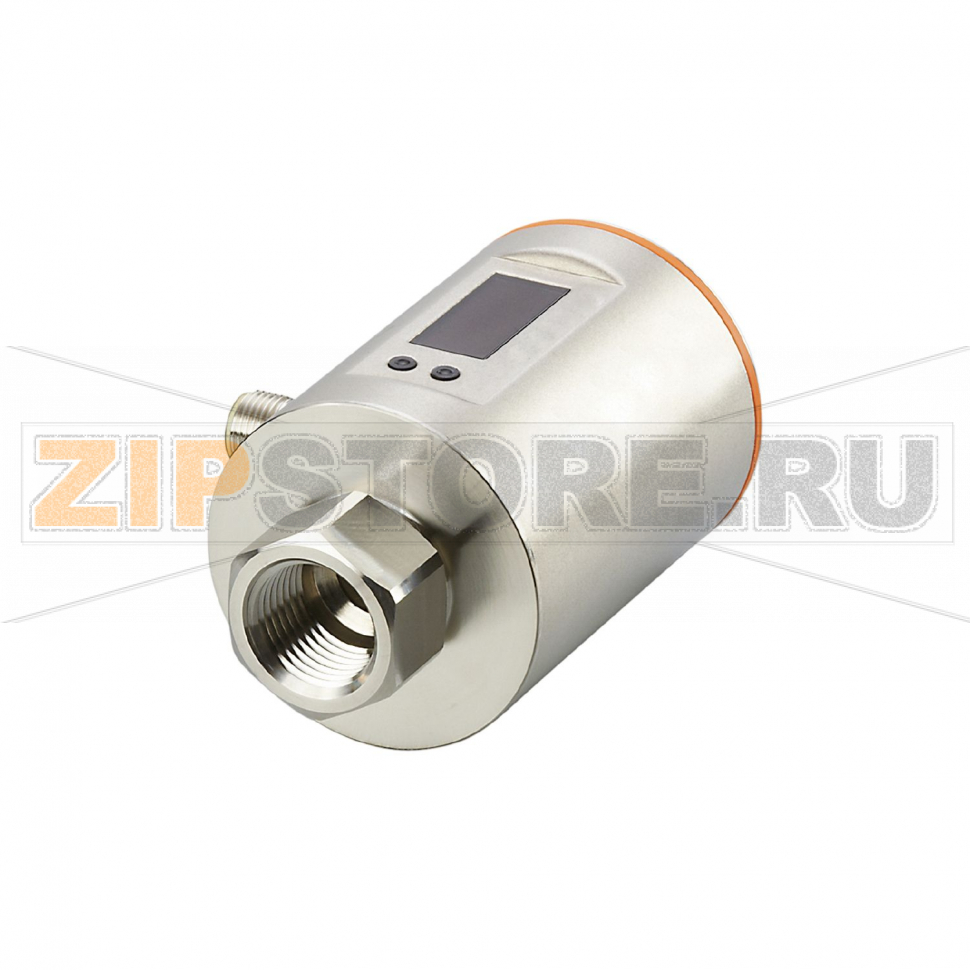

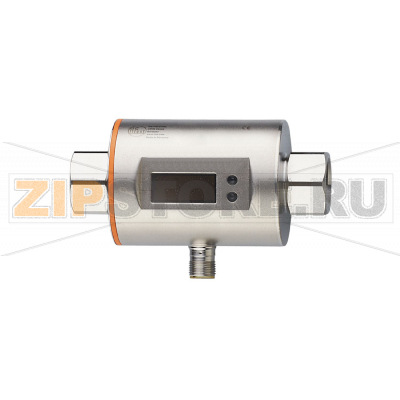

Датчик потока магнитно-индуктивный IFM SM6601

Описание товара

Назначение и область применения

Датчик потока IFM SM6601 (каталожный номер SMN12GGXFRKG/US-100) предназначен для контроля и мониторинга расхода проводящих жидкостей в промышленных системах. Он применяется в водоподготовке, охлаждающих контурах, системах дозирования, технологических линиях с моющими растворами и в иных процессах, где важна надежная фиксация факта протока и контроль величины расхода без подвижных частей и износа механики.

Принцип работы и эксплуатационные особенности

Магнитно-индуктивный принцип основан на регистрации ЭДС, возникающей при прохождении проводящей жидкости через магнитное поле. Такой способ измерения не зависит от вязкости и плотности среды и обеспечивает стабильность показаний при корректной установке. Для корректной работы важно, чтобы трубопровод был заполнен, отсутствовали воздушные пробки, а монтаж выполнялся по направлению потока. Датчик интегрируется в системы автоматизации посредством переключающих, аналоговых и импульсных сигналов, а также через IO-Link для параметрирования и диагностики.

Типичные причины отказов

• Гидроудары и превышение допустимого давления, приводящие к повреждению измерительной камеры или уплотнений.
• Химическая коррозия электродов и корпуса при несоответствии рабочей среды рекомендованным пределам химической стойкости.
• Отложения и загрязнения (накипь, шлам, продукты коррозии) на измерительных элементах, искажающие сигнал.
• Неправильная электрическая коммутация: переполюсовка, короткие замыкания, перегрузка выходов.
• Попадание влаги в разъемное соединение из‑за нарушенной герметизации или неправильной прокладки кабеля.
• Сильные электромагнитные помехи и отсутствие корректного заземления/экранирования линий связи.
• Монтаж в зоне турбулентности без прямых участков до/после, наличие кавитации и пузырьков газа в среде.

Как понять, что датчик вышел из строя

• Постоянный нулевой или насыщенный сигнал при очевидном наличии/изменении потока.
• Существенные скачки показаний при стабильном режиме работы установки.
• Отсутствие срабатывания порогов, хотя расход превышает/не достигает настроенных значений.
• Нет обмена по IO-Link или нестабильная связь при исправном кабеле и мастер‑устройстве.
• Перегрев корпуса, следы подтеков, конденсат в зоне разъема, следы коррозии.
• Выбивание защиты питания, срабатывание предохранителей при подключении датчика.

Рекомендации по уходу и профилактике

• Соблюдать правильную ориентацию по потоку и обеспечивать заполненный трубопровод без воздушных полостей.
• Предусмотреть прямые участки до и после точки врезки, а также антивибрационные меры в зоне насосов и арматуры.
• Использовать совместимые по химической стойкости материалы уплотнений и среды; при необходимости — промежуточные адаптеры.
• Включить фильтрацию/грязеуловитель upstream, периодически промывать систему для предотвращения отложений на электродах.
• Регулярно осматривать разъемное соединение: чистота, отсутствие влаги, целостность кабеля и фиксации.
• Проверять корректность параметров и порогов через систему управления или IO-Link; хранить бэкап настроек.
• Избегать гидроударов: плавный пуск/останов насосов, корректные скоростные режимы закрытия клапанов.
• Обеспечить качественное заземление и экранирование линий связи; разделять силовые и сигнальные кабели.
• При монтаже 1/2" NPT соблюдать рекомендованный момент затяжки, использовать совместимые уплотнители, не допускать перекоса.

IFM SM6601 (SMN12GGXFRKG/US-100) обеспечивает удобную интеграцию в существующие системы управления и диагностику состояния через стандартные сигналы и интерфейс. При соблюдении правил монтажа и регулярной профилактике датчик длительно сохраняет точность и стабильность показаний даже в непростых производственных условиях.
